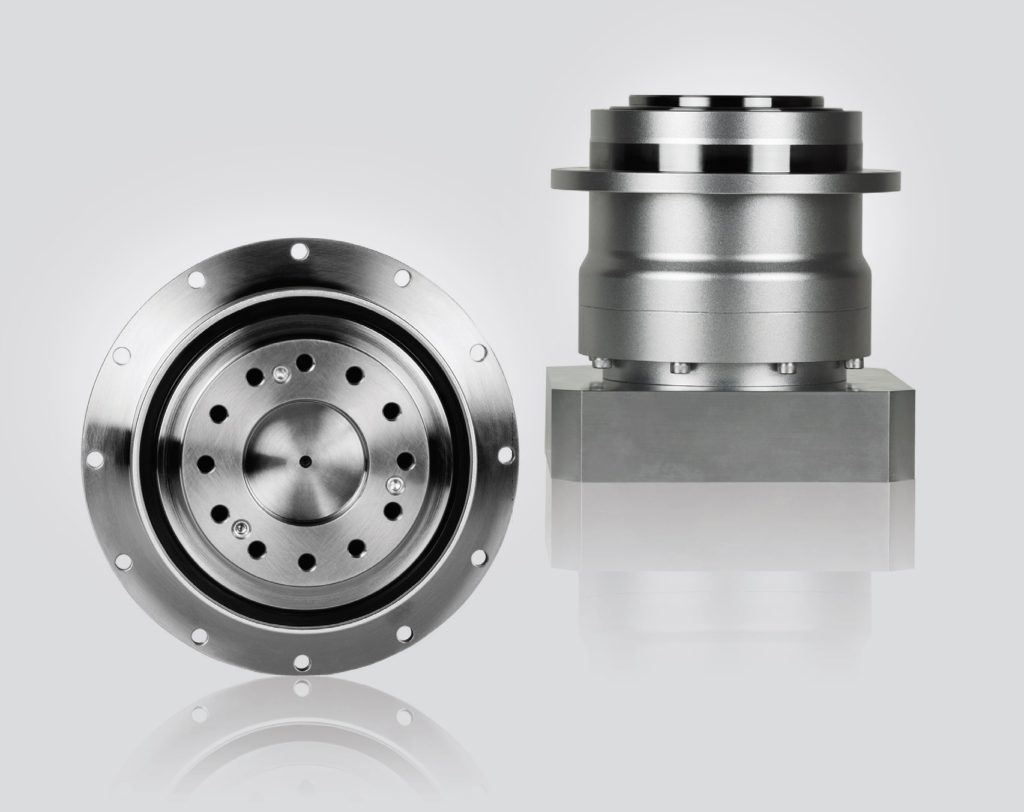

Планетарные серворедукторы Nidec Shimpo серии VRT
Тип редуктора
Соосный
Количество типоразмеров
8
Люфт
До 3 угл. мин
Номинальный крутящий момент
От 6 Нм до 3300 Нм
Передаточные отношения
От 4:1 до 100:1
Кол-во передаточных отношений в серии
20
Номинальная скорость вращения входного вала
От 1000 об/мин до 4000 об/мин (зависит от типоразмера)
Вес
От 0,7 кг до 120 кг
Типоразмерный ряд
Серия планетарных серворедукторов VRT: VRT - 047, VRT - 064, VRT - 090, VRT - 110, VRT - 140, VRT - 200, VRT - 255, VRT - 285.
Описание
Серия высокоточных фланцевых редукторов с коническими роликовыми подшипниками для восприятия высокой нагрузки.
Отличительные особенности серии VRT:
- Самый компактный и надежный редуктор, предназначенный для производителей оборудования. Конические роликовые подшипники позволяют воспринимать высокие осевую и радиальную нагрузки
- Выходной вал в виде монтажного интерфейса ISO предоставляет гибкость в разработке узла оборудования для разработчика и позволяет напрямую соединять редуктор с шестернями, шкивами и поворотными столами
- Исключительно высокая торсионная жесткость для потребности в высокоточном позиционировании
- Лучший в своем классе люфт – до 3 угловых минут и пониженным люфтом в качестве дополнительной опции по запросу
- Широкий ассортимент адаптеров для практически любого мотора обеспечивает точный и быстрый монтаж
- Редуктор заправлен смазкой на весь срок службы. Смазка с высокой вязкостью позволяет использовать редуктор в любом монтажном положении без опасения за ее утечку из редуктора.
Характеристики
Размеры
Смотрите все размеры в Документации.
Документация
Медиа
Каталог типоразмеров
Планетарный серворедуктор Nidec Shimpo серии VRT — 047
Номинальный крутящий момент:
до 15 Нм
Номинальная скорость вращения:
до 4000 об/мин
Максимальная скорость вращения:
до 8000 об/мин
Люфт:
не более 5 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRT — 064
Номинальный крутящий момент:
до 45 Нм
Номинальная скорость вращения:
до 5500 об/мин
Максимальная скорость вращения:
до 8500 об/мин
Люфт:
не более 3 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRT — 090
Номинальный крутящий момент:
до 118 Нм
Номинальная скорость вращения:
до 4500 об/мин
Максимальная скорость вращения:
до 8500 об/мин
Люфт:
не более 3 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRT — 110
Номинальный крутящий момент:
до 280 Нм
Номинальная скорость вращения:
до 4200 об/мин
Максимальная скорость вращения:
до 6500 об/мин
Люфт:
не более 3 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRT — 140
Номинальный крутящий момент:
до 590 Нм
Номинальная скорость вращения:
до 3900 об/мин
Максимальная скорость вращения:
до 6000 об/мин
Люфт:
не более 3 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRT — 200
Номинальный крутящий момент:
до 1300 Нм
Номинальная скорость вращения:
до 3400 об/мин
Максимальная скорость вращения:
до 5000 об/мин
Люфт:
не более 3 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRT — 255
Номинальный крутящий момент:
до 3400 Нм
Номинальная скорость вращения:
до 2800 об/мин
Максимальная скорость вращения:
до 4500 об/мин
Люфт:
не более 3 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRT — 285
Номинальный крутящий момент:
до 4200 Нм
Номинальная скорость вращения:
до 2200 об/мин
Максимальная скорость вращения:
до 4000 об/мин
Люфт:
не более 3 угловых минут
По запросу
