Планетарный серворедуктор Nidec Shimpo серии VRT — 285
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Номинальный крутящий момент:
до 4200 Нм
Номинальная скорость вращения:
до 2200 об/мин
Максимальная скорость вращения:
до 4000 об/мин
Люфт:
не более 3 угловых минут
Номинальный крутящий момент:
до 4200 Нм
Номинальная скорость вращения:
до 2200 об/мин
Максимальная скорость вращения:
до 4000 об/мин
Люфт:
не более 3 угловых минут
[print-me alt=»click me to print» target = «.pri»]

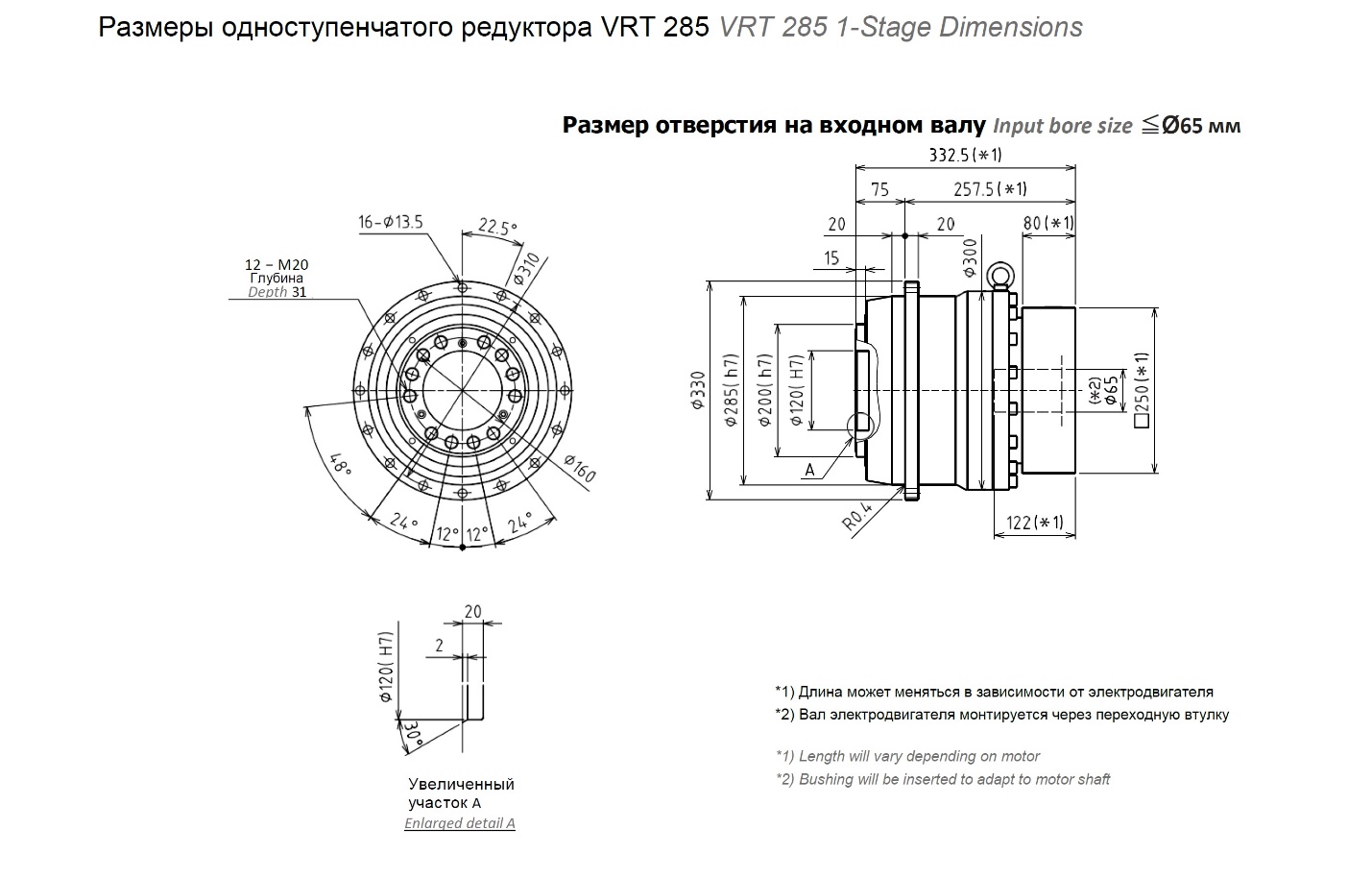

Характеристики одноступенчатого редуктора VRT-285
| Типоразмер | 285 | |||||
| Количество ступеней | 1-ступенчатый | |||||
| Передаточное отношение | Ед.изм. | Примечание | 4 | 5 | 7 | 10 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 3400 | 3400 | 3400 | 3400 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 6700 | 6700 | 6700 | 5100 |
| Максимальный крутящий момент | [Нм] | ∗3 | 7500 | 7500 | 7500 | 5900 |
| Момент аварийного останова | [Нм] | ∗4 | 12000 | 12000 | 12000 | 10000 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 900 | 1100 | 1300 | 1300 |
| Максимальная скорость входного вала | [1/мин] | ∗6 | 3000 | |||
| Момент холостого хода | [Нм] | ∗7 | 2,7 | |||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 86000 | |||
| Максимальная осевая нагрузка | [Н] | ∗9 | 64000 | |||
| Максимальный опрокидывающий момент | [Нм] | ∗10 | 18000 | |||
| Момент инерции(≤Ø 65) | [кгсм2] | — | 270 | 1900 | 130 | 96 |
| КПД | [%] | ∗11 | 95 | |||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 1200 | 1450 | 1300 | 1200 |
| Люфт на выходном валу | [угл.мин] | — | ≤3 | |||
| Уровень шума | дБ[А] | ∗13 | ≤63 | |||
| Класс защиты | — | ∗14 | IP54(IP65) | |||
| Температура окружающего воздуха | [°C] | — | 0-40 | |||
| Допустимая температура корпуса | [°C] | — | 90 | |||
| Вес | [кг] | ∗15 | 110 | |||

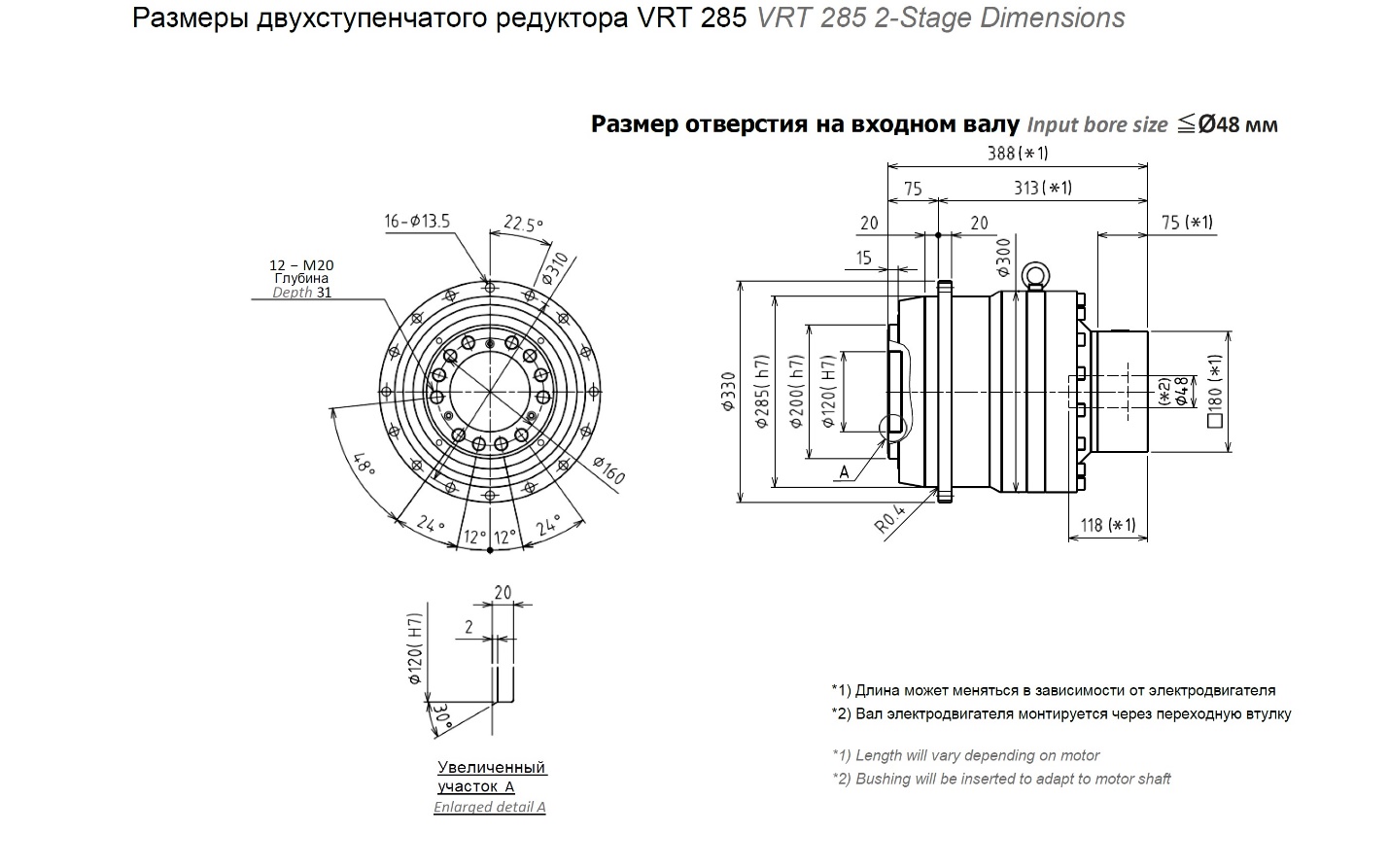

Характеристики двухступенчатого редуктора VRT-285
| Типоразмер | 285 | |||||
| Количество ступеней | 2-ступенчатый | |||||
| Передаточное отношение | Ед.изм. | Примечание | 16 | 20 | 25 | 28 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 2700 | 2900 | 3600 | 4200 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 6700 | 6700 | 6700 | 6700 |
| Максимальный крутящий момент | [Нм] | ∗3 | 6700 | 6700 | 6700 | 6700 |
| Момент аварийного останова | [Нм] | ∗4 | 12000 | 12000 | 12000 | 12000 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 1500 | |||
| Максимальная скорость входного вала | [1/мин] | ∗6 | 4000 | |||
| Момент холостого хода | [Нм] | ∗7 | 0,6 | |||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 86000 | |||
| Максимальная осевая нагрузка | [Н] | ∗9 | 64000 | |||
| Максимальный опрокидывающий момент | [Нм] | ∗10 | 18000 | |||
| Момент инерции(≤Ø 38) | [кгсм2] | — | — | — | — | — |
| Момент инерции(≤Ø 48) | [кгсм2] | — | 63 | 50 | 47 | 55 |
| КПД | [%] | ∗11 | 90 | |||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 1200 | 1400 | 1450 | 1200 |
| Люфт на выходном валу | [угл.мин] | — | ≤3 | |||
| Уровень шума | дБ[А] | ∗13 | ≤63 | |||
| Класс защиты | — | ∗14 | IP54(IP65) | |||
| Температура окружающего воздуха | [°C] | — | 0-40 | |||
| Допустимая температура корпуса | [°C] | — | 90 | |||
| Вес | [кг] | ∗15 | 120 | |||
| Типоразмер | 285 | ||||||
| Количество ступеней | 2-ступенчатый | ||||||
| Передаточное отношение | Ед.изм. | Примечание | 35 | 40 | 50 | 70 | 100 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 4200 | 4200 | 4200 | 4200 | 2700 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 6700 | 6700 | 6700 | 6700 | 3400 |
| Максимальный крутящий момент | [Нм] | ∗3 | 6700 | 6700 | 6700 | 6700 | 3400 |
| Момент аварийного останова | [Нм] | ∗4 | 12000 | 12000 | 12000 | 12000 | 10000 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 1500 | 1500 | 2000 | 2200 | 2200 |
| Максимальная скорость входного вала | [1/мин] | ∗6 | 4000 | ||||
| Момент холостого хода | [Нм] | ∗7 | 0,6 | ||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 86000 | ||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 64000 | ||||
| Максимальный опрокидывающий момент | [Нм] | ∗10 | 18000 | ||||
| Момент инерции(≤Ø 38) | [кгсм2] | — | — | — | 14 | 14 | 13 |
| Момент инерции(≤Ø 48) | [кгсм2] | — | 45 | 33 | 32 | 31 | 31 |
| КПД | [%] | ∗11 | 90 | ||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 1400 | 1200 | 1300 | 1250 | 1200 |
| Люфт на выходном валу | [угл.мин] | — | ≤3 | ||||
| Уровень шума | дБ[А] | ∗13 | ≤63 | ||||
| Класс защиты | — | ∗14 | IP54(IP65) | ||||
| Температура окружающего воздуха | [°C] | — | 0-40 | ||||
| Допустимая температура корпуса | [°C] | — | 90 | ||||
| Вес | [кг] | ∗15 | 120 | ||||
*1) При номинальной скорости входного вала срок службы составляет 20 000 часов.
* 2) Максимальный крутящий момент при запуске или останове
* 3) Допустимы 10 000 циклов. Из расчета 10% максимальной радиальной нагрузки. Обратите внимание на коэффициент использования f0 на стр. 140.
* 4) Максимально допустимый крутящий момент для стрессовых нагрузок (Допускается 1000 раз в течение срока службы)
* 5) Средняя скорость входного вала.
* 6) Максимальная переменная скорость входного вала. Следует придерживаться допустимой рабочей температуры
* 7) Крутящий момент без нагрузки на входной вал при его номинальной скорости.
* 8) Максимальная радиальная нагрузка, которую может выдержать редуктор.
* 9) Максимальная осевая нагрузка, которую может выдержать редуктор.
* 10) Момент — это максимальная нагрузка на поверхность фланца выходного вала.
* 11) КПД при номинальном моменте на выходе
* 12) За исключением мертвого хода
* 13) Для получения информации об условиях испытаний и окружающей среды необходимо связаться с компанией ПРИВОДНАЯ МЕХНИКА, официальным дистрибьютором NIDEC GRAESSNER.
* 14) Степень IP65 (во влажных условиях) доступна дополнительно. Для получения подробной информации необходимо связаться с компанией ПРИВОДНАЯ МЕХНИКА, официальным дистрибьютором NIDEC GRAESSNER.
* 15) Вес может незначительно отличаться в зависимости от модели
