Частотные преобразователи серии HV610

Линейка товаров

Преобразователи частоты в наличии на складе в России. Москва, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Ростов-на-Дону, Уфа, Омск, Красноярск, Воронеж, Пермь, Волгоград, Краснодар.

В наличии на складе в России.

ПЧ самого высокого класса.

Подходит для подъемных механизмов.

Применение: насос, вентилятор, конвейер, кран.

Мощность:

0,12 ~ 630 кВт

Напряжение:

380 В

Номинальный выходной ток, А:

2,1 ~ 1100

Оставить заявку

Описание

Серия HV610 представляет собой частотные преобразователи преимущественно промышленного назначения с векторным управлением током, обладающий высоким уровнем производительности и особыми характеристиками.

HV610 имеет лучшую в отрасли производительность привода и функциональное управление, использует уникальный алгоритм векторного управления током, может эффективно управлять асинхронным двигателем для достижения высокой точности, высокого крутящего момента и высокопроизводительного управления.

Съемная клавиатура поддерживает копирование параметров с помощью клавиатуры, программное обеспечение для отладки на ПК, встроенный фильтр ЭМС, уменьшение помех ЭМС и т. д.

Эти и другие функции делают серию промышленных частотных преобразователей HV610 ведущим продуктом в отрасли, продукт является ощутимым преимуществом наших клиентов.

Частотно-регулируемый привод серии HV610 по характеристикам достоин вашего доверия!

Определение модели:

Модель	Мощность источника питания (кВА)	Входной ток (А)	Выходной ток (А)	Адаптивный двигатель (KW) (HP)
Диапазон входного напряжения G1: однофазный переменный ток 220 В ± 15%, 50/60 Гц
HV610-R75G1	3.0	11.0	4.0	0.75	1
HV610-1R5G1	4.8	18.0	7.0	1.5	2
HV610-2R2G1	7.1	27.0	9.6	2.2	3
Диапазон входного напряжения G2: трехфазный переменный ток 220 В ± 15%, 50/60 Гц
HV610-R75G2	3	5	3.8	0.75	1
HV610-1R5G2	4.0	5.8	5.1	1.5	2
HV610-2R2G2	5.9	10.5	9.0	2.2	3
HV610-004G2	8.9	14.6	13.0	3.7	5
HV610-5R5G2	17	26.0	25.0	5.5	7.5
HV610-7R5G2	21	35.0	32.0	7.5	10
HV610-011G2	30	46.5	45	11	15
HV610-015G2	40	62	60	15	20
HV610-018G2	57	76	75	18	25
HV610-022G2	69	92	91	22	30
HV610-030G2	85	113	112	30	40
HV610-037G2	114	157	150	37	50
HV610-045G2	134	180	176	45	60
HV610-055G2	160	214	210	55	75
HV610-075G2	231	307	304	75	100
HV610-093G2	250	385	377	90	125
HV610-110G2	280	430	426	110	150
HV610-132G2	396	525	520	132	175
HV610-160G2	500	665	650	160	220
HV610-185G2	560	735	725	185	245
HV610-200G2	630	835	820	200	270
HV610-220G2	700	925	910	220	300
Диапазон входного напряжения G3: трехфазный переменный ток 380~440 (-15%~+10%), 50/60 Гц
HV610-R75G3	1.5	3.4	2.1	0.75	1
HV610-1R5G3	3.0	5.0	3.8	1.5	2
HV610-2R2G3	4.0	5.8	5.1	2.2	3
HV610-004G3	5.9	10.5	9.0	4.0	5
HV610-5R5G3	8.9	14.6	13.0	5.5	7.5
HV610-7R5G3	11	20.5	17.0	7.5	10
HV610-011G3	17	26.0	25.0	11	15
HV610-015G3	21	35.0	32.0	15	20
HV610-018G3	45	42	37	18.5	25
HV610-022G3	54	50	45	22	30
HV610-030G3	60	68	60	30	40
HV610-037G3	63	83	75	37	50
HV610-045G3	81	102	91	45	60
HV610-055G3	97	124	112	55	75
HV610-075G3	127	169	150	75	100
HV610-093G3	150	203	176	90	125
HV610-110G3	179	248	210	110	150
HV610-132G3	192	256	253	132	175
HV610-160G3	231	307	304	160	220
HV610-185G3	242	350	340	185	245
HV610-200G3	250	385	377	200	270
HV610-220G3	280	430	426	220	300
HV610-250G3	355	468	465	250	340
HV610-280G3	396	525	520	280	380
HV610-315G3	445	590	585	315	430
HV610-355G3	500	665	650	355	420
HV610-400G3	565	785	725	400	530
HV610-450G3	630	883	820	450	600
HV610-500G3	720	954	920	500	670
HV610-560G3	780	1085	1030	560	750
HV610-630G3	800	1184	1100	630	840
Диапазон входного напряжения G4: Трехфазный переменный ток 460~480 (-15%~+10%), 50/60 Гц
HV610-R75G4	1.5	3.4	2.1	0.75	1
HV610-1R5G4	3.0	5.0	3.8	1.5	2
HV610-2R2G4	4.0	5.8	5.1	2.2	3
HV610-004G4	5.9	10.5	9.0	4.0	5
HV610-5R5G4	8.9	14.6	13.0	5.5	7.5
HV610-7R5G4	11	20.5	17.0	7.5	10
HV610-011G4	17	26.0	25.0	11	15
HV610-015G4	21	35.0	32.0	15	20
HV610-018G4	45	42	37	18.5	25
HV610-022G4	54	50	45	22	30
HV610-030G4	60	68	60	30	40
HV610-037G4	63	83	75	37	50
HV610-045G4	81	102	91	45	60
HV610-055G4	97	124	112	55	75
HV610-075G4	127	169	150	75	100
HV610-093G4	150	203	176	90	125
HV610-110G4	179	248	210	110	150
HV610-132G4	192	256	253	132	175
HV610-160G4	231	307	304	160	220
HV610-185G4	242	350	340	185	245
HV610-200G4	250	385	377	200	270
HV610-220G4	280	430	426	220	300
HV610-250G4	355	468	465	250	340
HV610-280G4	396	525	520	280	380
HV610-315G4	445	590	585	315	430
HV610-355G4	500	665	650	355	420
HV610-400G4	565	785	725	400	530
HV610-450G4	630	883	820	450	600
HV610-500G4	720	954	920	500	670
HV610-560G4	780	1085	1030	560	750
HV610-630G4	800	1184	1100	630	840

Стандартные характеристики:

Элемент		Характеристика
Базовый функционал	Самая высокая частота	Векторное управление: 0 ~ 500 Гц Управление V/F: 0:3200 Гц
	Несущая частота	0,5 кГц～16 кГц Несущая частота может автоматически регулироваться в соответствии с характеристиками нагрузки.
	Разрешение по частоте входного сигнала	Цифровая настройка: 0,01 Гц Аналоговая настройка: максимальная частота * 0,025 %
	Режим управления	1: Векторное управление без обратной связи 2: Векторное управление с обратной связью 3: Управление V/F
	Пусковой крутящий момент	Тип G: 0,5 Гц / 150 % Тип P: 0,5 Гц / 100 %
	Диапазон регулирования скорости	1：100
	Точность стабилизации скорости	±0.5%
	Точность управления крутящим моментом	±5%
	Способность к перегрузкам	Машина модели G: 150 % номинального тока 60 с 180 % номинального тока 3 с
	Увеличение крутящего момента	Автоматическое увеличение крутящего момента; Ручной крутящий момент увеличивается на 0,1 % — 30,0 %
	Кривая V/F	Три способа: линейный; многоточечный тип; N — кривая V/F мощности (мощность 1.2, мощность 1.4, мощность 1.6, мощность 1.8, мощность 2)
	V/F-разделение	Два метода: полное разделение и половинное разделение
	Кривая ускорения и замедления	Режим разгона и торможения по прямой или S-образной кривой.
		Четыре вида времени ускорения и замедления
		Диапазон времени разгона и торможения составляет от 0,0 до 6500,0 с
	Тормоз постоянного тока	Частота торможения постоянного тока: 0,00 Гц ~ максимальная частота
		Время торможения: 0,0 с ~ 36,0 с
		Значение торможения действующего тока: 0.0 % — 100.0 %
	Медленное движение	Диапазон частоты толчкового режима: 0,00 Гц ~ 50,00 Гц Время толчкового разгона и торможения 0,0 ~ 6500,0 с
	Несложный PLC, многоступенчатая скорость работы	До 16-ти скоростей через встроенный PLC или терминал управления
	Встроенный PID	Замкнутая система управления, способная удобно реализовать управление технологическим процессом
	Автоматическая регулировка напряжения (AVR)	Когда напряжение сети изменяется, выходное напряжение может автоматически поддерживаться постоянным.
	Контроль перенапряжения и скорости перегрузки	Автоматическое ограничение тока и напряжение во время работы, чтобы предотвратить частые отключения по току и перенапряжению.
	Функция быстрого ограничения тока	Сведение к минимуму ошибок перегрузки по току и защита нормальной работы преобразователя частоты
	Ограничение и контроль крутящего момента	Функция «экскаватор» автоматически ограничивает крутящий момент во время работы, чтобы предотвратить частые отключения по перегрузке по току Векторный режим разомкнутого контура может реализовать управление крутящим моментом
Индивидуальная производительность	Выдающаяся производительность	Использование высокоэффективной технологии векторного управления током для реализации управления асинхронным двигателем
	Мгновенная остановка	Когда происходит мгновенный сбой питания, энергия обратной связи нагрузки компенсирует падение напряжения, и преобразователь частоты продолжает работать в течение короткого периода времени
	Быстрое ограничение тока	Предотвращение частых перегрузок по току преобразователя частоты
	Контроль времени	Функция управления временем: установите диапазон времени от 0,0 до 6500,0 мин
	Переключение между двумя двигателями	Два набора параметров двигателя могут реализовать управление переключением двух двигателей
	Поддержка многопоточной сети	Поддерживает различные промышленные сети: RS-485, PROFIBUS
Рабочий процесс	Источник команды	Настройка панели управления, настройка терминала управления, настройка порта последовательной связи. Переключение различными способами
	Источник частоты	Несколько источников частоты: цифровая настройка, аналоговая настройка напряжения, аналоговая настройка тока, настройка импульса, настройка последовательного порта. Переключение различными способами
	Вспомогательный источник частоты	Различные вспомогательные источники частоты. Может гибко реализовать тонкую настройку вспомогательной частоты и синтез частоты
	Входной терминал	Стандартные 7 цифровых входных терминалов, из которых 1 поддерживает высокоскоростной импульсный ввод до 100 кГц; Три аналоговых входных терминала, один из которых поддерживает только ввод напряжения 0 ~ 10 В, один поддерживает ввод напряжения 0 ~ 10 В или ввод тока 4 ~ 20 мА, 1 клемма аналогового входа, поддерживающая вход напряжения 10 ~ 10 В
	Выходные клеммы	1 высокоскоростной импульсный выходной терминал (дополнительный тип с открытым коллектором), поддерживающий прямоугольный выходной сигнал 0 ~ 100 кГц 1 цифровой выходной терминал 1 релейный выходной терминал 2 клеммы аналогового выхода для поддержки выходного тока 0 ~ 20 мА или выходного напряжения 0 ~ 10 В
Окружающая среда	Окружающая обстановка	Без пыли, металлической пыли, коррозийных газов, горючих газов, масляного тумана, соляного тумана, водяного пара, лучей прямого солнечного света — без использования в помещении
	Высота	Ниже 1,000 метров
	Температура окружающей среды	-10℃～40℃
	Влажность	Менее 90 % относительной влажности без конденсации
	Вибрация	Менее 0,5 г
	Температура хранения	-25℃～65℃
	Степень защиты	IP20

Характеристики

Усовершенствованная технология управления двигателем поддерживает векторное управление с разомкнутым контуром (SVC), векторное управление с замкнутым контуром (FVC) и управление V/F.
Различное входное напряжение (220В, однофазное/220В, трехфазное/380В, трехфазное/460В, трехфазное).
Высокие характеристики пускового момента и точное регулирование скорости.
Расширенный и гибкий доступ к входам/выходам и опции промышленной сети.
Подходит для всех регионов с различной сетью и напряжением.
Модернизация ввода/вывода (совместимость с NPN/PNP) может удовлетворить дополнительные требования приложений без контроллера (PLC).
Программируемые DI/DO/AI/AO и Modbus RTU упрощают связь с другими устройствами.
Съемная клавиатура, поддержка копирования параметров с помощью клавиатуры, поддержка расширения клавиатуры.
Программное обеспечение для отладки, подходящее для набора параметров, монитор формы сигнала, оптимизация производительности устройства.
Типы карт PG соответствуют типам энкодера для высокопроизводительного управления с замкнутым векторным контуром.11. Multi-pumps control, constant pressure water supply function.
Встроенный фильтр EMC уменьшает помехи EMC, снижает количество неисправностей и повышает точность.1
Доступны различные виды коммуникационных карт, которые легко интегрируются в сеть для поддержки Индустрии 4.0.

Размеры

Внешний вид продукта, монтажные размеры и вес:

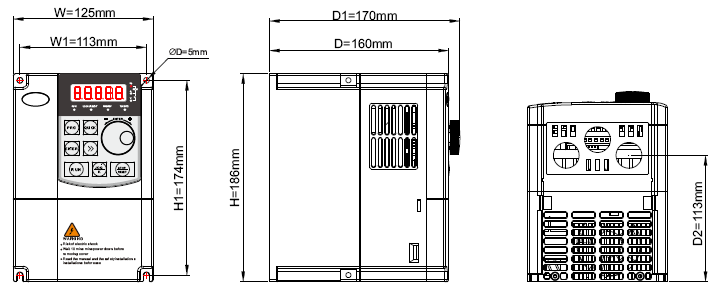

Рис. 1 (R75G3-2R2G3)

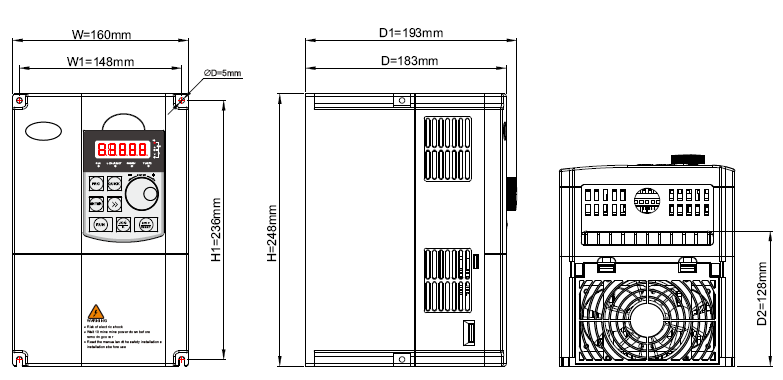

Рис. 2 (004G3-7R5G3)

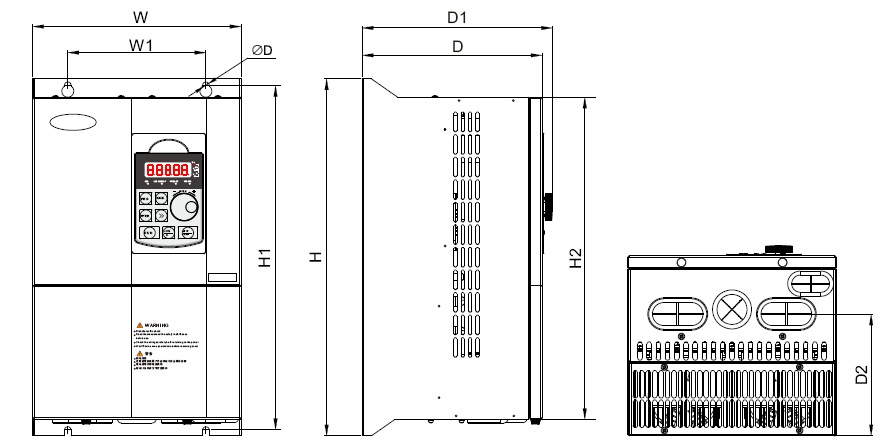

Рис. 3 (011G3-200G3)

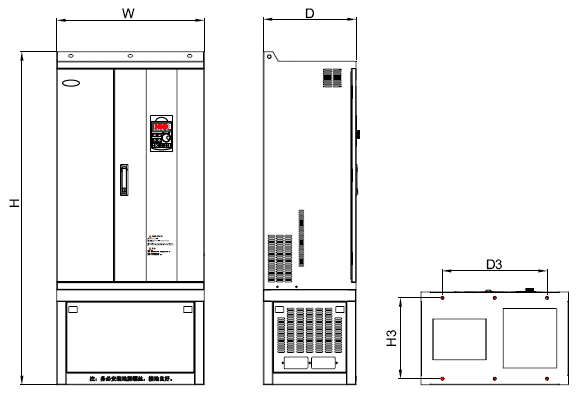

Рис. 4 (185G3-560G3)

Модель	Внешний размер (мм)			Расположение установочного отверстия (мм)					Монтажное отверстие (мм)	Рис
	W	H	D	W1	H1	D1	H2	D2	d
Однофазный G1 AC 220 В
HV610-R75G1	101	152	117	89	140	128		84	5	1
HV610-1R5G1
HV610-2R2G1	125	220	166	110	205	177		124	6.5	1
Трехфазный G2 AC220 В
HV610-R75G2	125	186	160	113	174	170	/	113	5	1
HV610-1R5G2
HV610-2R2G2	160	248	183	148	236	193	/	128	5	2
HV610-004G2
HV610-5R5G2	195	330	185	150	315	197	284	130	6	3
HV610-7R5G2
HV610-011G2	227	388	196	150	375	206	350	133	7	3
HV610-015G2	255	435	202	150	425	213	400	140	7	3
HV610-018G2
HV610-022G2	307	557	266	230	537	278	501	204	9	3
HV610-030G2
HV610-037G2	377	628	280	240	600	292	568	228	9	3
HV610-045G2
HV610-055G2
HV610-075G2	500	788	350	270	762	357	728	266	13	3
HV610-093G2	540	900	348	320	867	358	828	278	13	3
HV610-110G2
HV610-132G2	620	1035	390	500	1005	400	960	307	13	3
HV610-160G2	780	1290	400	600	1257	410	1203	316	13	3
HV610-185G2
HV610-200G2
HV610-220G2
Трехфазный G3 AC380 В
HV610-R75G3	125	186	160	113	174	170	/	113	5	1
HV610-1R5G3
HV610-2R2G3
HV610-004G3	160	248	183	148	236	193	/	128	5	2
HV610-5R5G3
HV610-7R5G3
HV610-011G3	195	330	185	150	315	197	284	130	6	3
HV610-015G3
HV610-018G3	227	388	196	150	375	206	350	133	7	3
HV610-022G3
HV610-030G3	255	435	202	150	425	213	400	140	7	3
HV610-037G3
HV610-045G3	307	557	266	230	537	278	501	204	9	3
HV610-055G3
HV610-075G3	377	628	280	240	600	292	568	228	9	3
HV610-093G3
HV610-110G3
HV610-132G3	500	788	350	270	762	357	728	266	13	3
HV610-160G3
HV610-185G3	540	900	348	320	867	358	828	278	13	3
HV610-200G3	Шкаф управления (В x Ш x Г): 11268x540x358 (H3=266мм D3=440мм)									4
HV610-220G3
HV610-250G3	620	1035	390	500	1005	400	960	307	13	3
HV610-280G3	Шкаф управления (В x Ш x Г): 1400x620x400 (H3=340мм D3=440мм)									4
HV610-315G3	780	1290	400	600	1257	410	1203	316	13	3
HV610-355G3	Шкаф управления (В x Ш x Г): 1650x780x410 (H3=340мм D3=600мм)									4
HV610-400G3
HV610-450G3	Шкаф управления (В x Ш x Г): 1750x950x460 (H3=320мм D3=820мм)									4
HV610-500G3
HV610-560G3
HV610-630G3
Трехфазный G4 480 В
HV610-R75G4	125	186	160	113	174	170	/	113	5	1
HV610-1R5G4
HV610-2R2G4
HV610-004G4	160	248	183	148	236	193	/	128	5	2
HV610-5R5G4
HV610-7R5G4
HV610-011G4	195	330	185	150	315	197	284	130	6	3
HV610-015G4
HV610-018G4	227	388	196	150	375	206	350	133	7	3
HV610-022G4
HV610-030G4	255	435	202	150	425	213	400	140	7	3
HV610-037G4
HV610-045G4	307	557	266	230	537	278	501	204	9	3
HV610-055G4
HV610-075G4	377	628	280	240	600	292	568	228	9	3
HV610-093G4
HV610-110G4
HV610-132G4	500	788	350	270	762	357	728	266	13	3
HV610-160G4
HV610-185G4	540	900	348	320	867	358	828	278	13	3
HV610-200G4	Шкаф управления (В x Ш x Г): 11268x540x358 (H3=266мм D3=440мм)									4
HV610-220G4
HV610-250G4	620	1035	390	500	1005	400	960	307	13	3
HV610-280G4	Шкаф управления (В x Ш x Г:): 1400x620x400 (H3=340мм D3=440мм)									4
HV610-315G4	780	1290	400	600	1257	410	1203	316	13	3
HV610-355G4	Шкаф управления (В x Ш x Г): 1650x780x410 (H3=340мм D3=600мм)									4
HV610-400G4
HV610-450G4	Шкаф управления (В x Ш x Г): 1750x950x460 (H3=320мм D3=820мм)									4
HV610-500G4
HV610-560G4
HV610-630G4

Частотные преобразователи серии HV610

Линейка товаров

Описание

Характеристики

Размеры

Документация

HNC. HV610 Преобразователи частоты. Инструкция к PG-карте. Английский.

HNC. HV610 Преобразователи частоты. Каталог. Английский.

HNC. HV610 Преобразователи частоты. Руководство по эксплуатации. Английский.

HNC. HV610 Преобразователи частоты. Инструкция к DP-карте. Английский.

HNC. HV610C Преобразователи частоты. Руководство по эксплуатации. Английский

HNC. HV610C Преобразователи частоты. Случаи применения. Английский

Медиа

Каталог типоразмеров

Продукция

Наша компания

Клиентам

Мотор-редукторы

Пневмокомпоненты

Мотор-барабаны

Линейный электропривод

Муфты для соединения валов

Гидропривод

Позиционеры

Преобразователи частоты

Электродвигатели

Комплексная поставка

Подъемные столы

Опорно-поворотные устройства

Опросные листы для скачивания

Опросный лист на редуктор / мотор-редуктор

Опросный лист на домкрат

Опросный лист на рейку

Опросный лист на ОПУ

Опросный лист на высокочастотный редуктор

Опросный лист на редуктор Nabtesco

Оставить заявку на поставку оборудования
