Миниатюрные частотники серии HV10
Линейка товаров
HV10.
Мощность:
220В, 380В, 460В
Напряжение:
1-фазный, 3-фазный
Номинальный выходной ток, А:
2.5, 3.7, 3,8, 4, 5.1, 9, 10, 13
Описание
Частотники 380 В и 220 В, 120 В и 440 В от HNC Electric серии HV10.
Идя навстречу пожеланиям заказчиков, компания HNC разработала самые простые частотники под все возможные напряжения: 120 V / 220 V / 380 V / 460 V.
Миниатюрный дизайн корпуса подходит для простых применений в сфере автоматизации
Цифровой дисплей отражает большое количество информации
Выносной пульт управления
Встроенный EMC C3
Независимый обдув оптимизированной конструкции предотвращает попадание пыли на печатную плату
Непосредственный монтаж частотника как 220 В, так и 380 В на DIN-рейку
Программируемые DI/DO/AI/AO и встроенный RS485 Modbus RTU делает коммуникацию с другими устройствами простой и легкой
Характеристики
- Мини-дизайн корпуса подходит для микроавтоматизации, например, упаковка, этикетировочная машина, конвейерная лента и т. д.
- Двухстрочный цифровой дисплей отображает больше контента.
- Съемная клавиатура, внешняя клавиатура, удобная для отладки клиентов.
- Расширенная функция макросов, настройка одним ключом, экономия времени на отладку клиента.
- Встроенный фильтр EMC C3, сильная анти-электромагнитная помехоустойчивость.
- Независимая конструкция воздуховода предотвращает попадание пыли на печатную плату, улучшает отвод тепла.
- Установка системы заднего монтажа позволяет вставить частотно-регулируемый привод непосредственно в стойку.
- Программируемые DI/DO/AI/AO, а также RS485 Modbus RTU упрощают связь с другими устройствами.
- Модернизация ввода/вывода (совместимость с NPN/PNP) удовлетворяет дополнительные требования приложений.

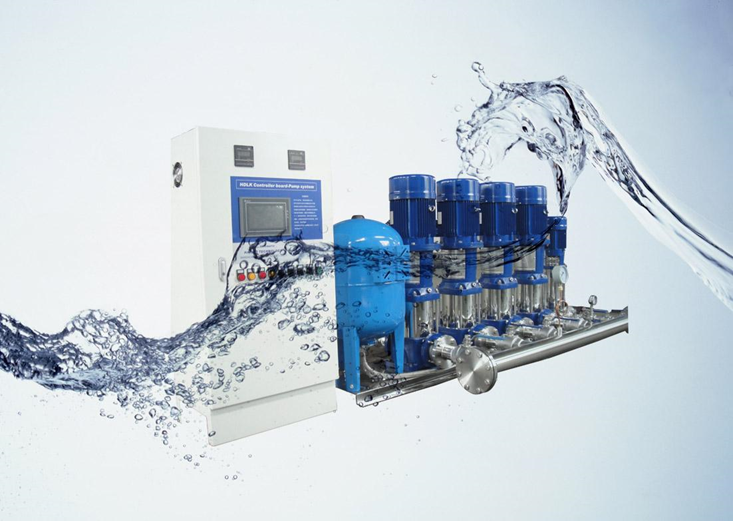

- Встроенная функция PID поддерживает большинство приложений водоснабжения.
- Встроенная многоскоростная функция поддерживает большинство текстильных приложений.
Размеры

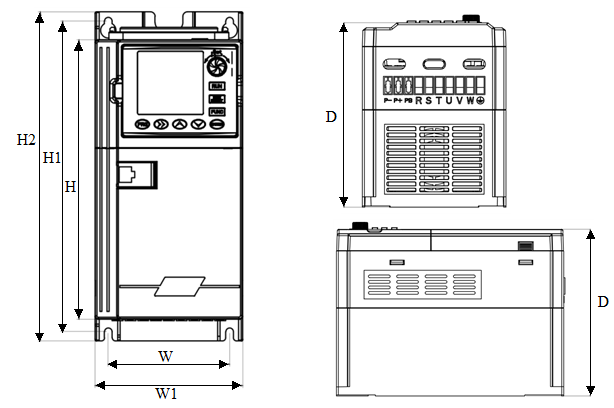

Внешний вид продукта, монтажные размеры и вес
| Уровень напряжения | Модель | Габаритные размеры конструкции и установки
мм |
Вес
кг |
|||||
| W | H1 | D | W1 | H2 | Монтажное отверстие
d |
|||
| 1PH 220V | HV10−R40G1-2 | 60 | 160 | 134 | 78 | 170 | 4 | 0.9 |
| HV10−R75G1-2 | ||||||||
| HV10-1R5G1-2 | ||||||||
| HV10−2R2G1-2 | ||||||||
| 3PH 220V | HV10−R40G2 | |||||||
| HV10−R75G2 | ||||||||
| HV10−1R5G2 | ||||||||
| HV10-2G2G2 | ||||||||
| 3PH 380V | HV10−R40G3 | |||||||
| HV10−R75G3 | ||||||||
| HV10−1R5G3 | ||||||||
| HV10−2R2G3 | ||||||||
| HV10−004G3 | 78 | 200 | 152 | 95 | 212 | 4 | 1.3 | |
| HV10−5R5G3 | ||||||||
Документация
Медиа
Каталог типоразмеров
Частотник 120 В, 1-фазный, 0.4 кВт HV10-R40G1-1
Мощность:
0,4 кВт
Тип электродвигателя/Напряжение:
1 фаза / 120В
Номинальный выходной ток:
2.3 A
9400 ₽
Частотник 120 В, 1-фазный, 0.75 кВт HV10-R75G1-1
Мощность:
0,75 кВт
Тип электродвигателя/Напряжение:
1 фаза / 120В
Номинальный выходной ток:
4 A
9700 ₽
Частотник 120 В, 1-фазный, 1.5 кВт HV10-1R5G1-1
Мощность:
1,5 кВт
Тип электродвигателя/Напряжение:
1 фаза / 120В
Номинальный выходной ток:
7 A
10800 ₽
Частотник 120 В, 1-фазный, 2.2 кВт HV10-2R2G1-1
Мощность:
2.2 кВт
Тип электродвигателя/Напряжение:
1 фаза / 120В
Номинальный выходной ток:
9.6 A
13700 ₽
Частотник 220 В, 1-фазный, 0.4 кВт HV10-R40G1-2
Мощность:
0,4 кВт
Тип электродвигателя/Напряжение:
1 фаза / 220В
Номинальный выходной ток:
2.5 A
4640 ₽
Частотник 220 В, 1-фазный, 0.75 кВт HV10-R75G1-2
Мощность:
0.75 кВт
Тип электродвигателя/Напряжение:
1 фаза / 220В
Номинальный выходной ток:
4 A
4793 ₽
Частотник 220 В, 1-фазный, 1.5 кВт HV10-1R5G1-2
Мощность:
1.5 кВт
Тип электродвигателя/Напряжение:
1 фаза / 220В
Номинальный выходной ток:
7 A
5297 ₽
Частотник 220 В, 1-фазный, 2.2 кВт HV10-2R2G1-2
Мощность:
2.2 кВт
Тип электродвигателя/Напряжение:
1 фаза / 220В
Номинальный выходной ток:
10 A
6617 ₽
Частотник 220 В, 3-фазный, 0.75 кВт HV10-R75G2
Мощность:
0.12/0.25/0.37/0.4/0.75
Тип электродвигателя/Напряжение:
3-фазный / 220В
Номинальный выходной ток:
3.8 A
9700 ₽
Частотник 220 В, 3-фазный, 1.5 кВт HV10-1R5G2
Мощность:
1.5 кВт
Тип электродвигателя/Напряжение:
3-фазный / 220В
Номинальный выходной ток:
5.1 A
10700 ₽
Частотник 220 В, 3-фазный, 2.2 кВт HV10-2R2G2
Мощность:
2.2 кВт
Тип электродвигателя/Напряжение:
3-фазный / 220В
Номинальный выходной ток:
9 A
13700 ₽
Частотник 220 В, 3-фазный, 4 кВт HV10-2R2G2
Мощность:
4 кВт
Тип электродвигателя/Напряжение:
3-фазный / 220В
Номинальный выходной ток:
13 A
16800 ₽
Частотник 380 В, 3-фазный, 0.75 кВт HV10-R75G3
Мощность:
0.12/0.25/0.37/0.4/0.75
Тип электродвигателя/Напряжение:
3-фазный / 380В
Номинальный выходной ток:
2.5 A
5668 ₽
Частотник 380 В, 3-фазный, 1.5 кВт HV10-1R5G3
Мощность:
1.5 кВт
Тип электродвигателя/Напряжение:
3-фазный / 380В
Номинальный выходной ток:
3.7 A
6419 ₽
Частотник 380 В, 3-фазный, 2.2 кВт HV10-2R2G3
Мощность:
2.2 кВт
Тип электродвигателя/Напряжение:
3-фазный / 380В
Номинальный выходной ток:
5.1 A
6152 ₽
Частотник 380 В, 3-фазный, 3.7 кВт HV10-004G3
Мощность:
3.7 кВт
Тип электродвигателя/Напряжение:
3-фазный / 380В
Номинальный выходной ток:
9 A
8043 ₽
Частотник 380 В, 3-фазный, 5.5 кВт HV10-5R5G3
Мощность:
5.5 кВт
Тип электродвигателя/Напряжение:
3-фазный / 380В
Номинальный выходной ток:
13 A
9276 ₽
Частотник 460 В, 3-фазный, 0.75 кВт HV10-R75G4
Мощность:
0.12/0.25/0.37/0.4/0.75
Тип электродвигателя/Напряжение:
3-фазный / 460В
Номинальный выходной ток:
2.5 A
11300 ₽
Частотник 460 В, 3-фазный, 1.5 кВт HV10-1R5G4
Мощность:
1.5 кВт
Тип электродвигателя/Напряжение:
3-фазный / 460В
Номинальный выходной ток:
3.7 A
11900 ₽
Частотник 460 В, 3-фазный, 2.2 кВт HV10-2R2G4
Мощность:
2.2 кВт
Тип электродвигателя/Напряжение:
3-фазный / 460В
Номинальный выходной ток:
5.1 A
12200 ₽
Частотник 460 В, 3-фазный, 3.7 кВт HV10-004G4
Мощность:
3.7 кВт
Тип электродвигателя/Напряжение:
3-фазный / 460В
Номинальный выходной ток:
9 A
16100 ₽
Частотник 460 В, 3-фазный, 5.5 кВт HV10-5R5G4
Мощность:
5.5 кВт
Тип электродвигателя/Напряжение:
3-фазный / 460В
Номинальный выходной ток:
13 A
18600 ₽
