Планетарный серворедуктор Nidec Shimpo серии VRT — 200
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Номинальный крутящий момент:
до 1300 Нм
Номинальная скорость вращения:
до 3400 об/мин
Максимальная скорость вращения:
до 5000 об/мин
Люфт:
не более 3 угловых минут
Номинальный крутящий момент:
до 1300 Нм
Номинальная скорость вращения:
до 3400 об/мин
Максимальная скорость вращения:
до 5000 об/мин
Люфт:
не более 3 угловых минут
[print-me alt=»click me to print» target = «.pri»]

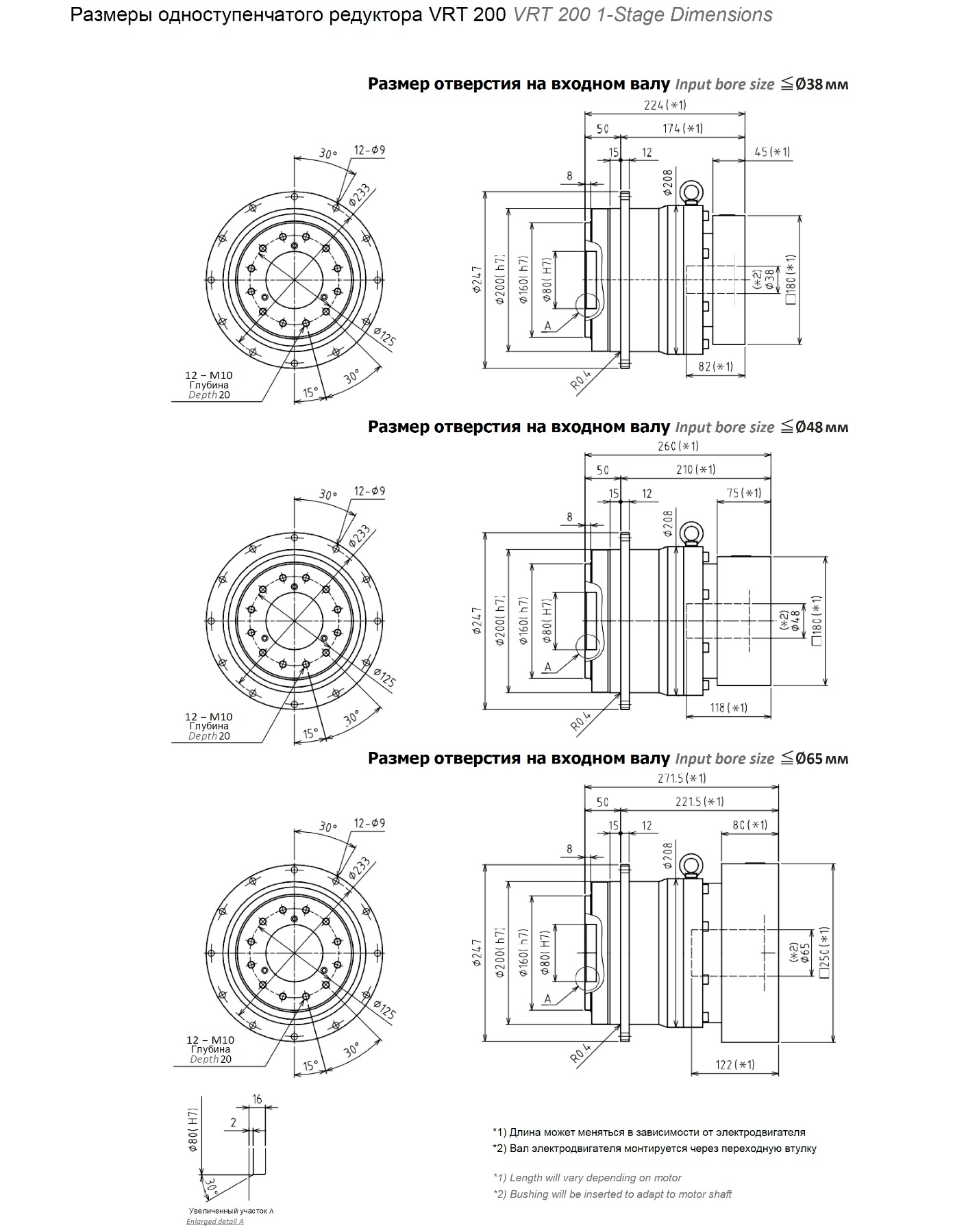

Характеристики одноступенчатого редуктора VRT-200
| Типоразмер | 200 | |||||
| Количество ступеней | 1-ступенчатый | |||||
| Передаточное отношение | Ед.изм. | Примечание | 4 | 5 | 7 | 10 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 850 | 910 | 910 | 910 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 1850 | 1850 | 1850 | 1350 |
| Максимальный крутящий момент | [Нм] | ∗3 | 2250 | 2250 | 2150 | 1750 |
| Момент аварийного останова | [Нм] | ∗4 | 2750 | 2750 | 2750 | 2200 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 1500 | 1500 | 2300 | 2300 |
| Максимальная скорость входного вала | [1/мин] | ∗6 | 4500 | |||
| Момент холостого хода | [Нм] | ∗7 | 1,9 | |||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 40000 | |||
| Максимальная осевая нагрузка | [Н] | ∗9 | 30000 | |||
| Максимальный опрокидывающий момент | [Нм] | ∗10 | 5300 | |||
| Момент инерции(≤Ø 38) | [кгсм2] | — | 53 | 36 | 23 | 16 |
| Момент инерции(≤Ø 48) | [кгсм2] | — | 68 | 51 | 37 | 31 |
| Момент инерции(≤Ø 65) | [кгсм2] | — | 110 | 95 | 81 | 75 |
| КПД | [%] | ∗11 | 95 | |||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 610 | 610 | 550 | 445 |
| Люфт на выходном валу | [угл.мин] | — | ≤3 | |||
| Уровень шума | дБ[А] | ∗13 | ≤67 | |||
| Класс защиты | — | ∗14 | IP54(IP65) | |||
| Температура окружающего воздуха | [°C] | — | 0-40 | |||
| Допустимая температура корпуса | [°C] | — | 90 | |||
| Вес | [кг] | ∗15 | 42 | |||

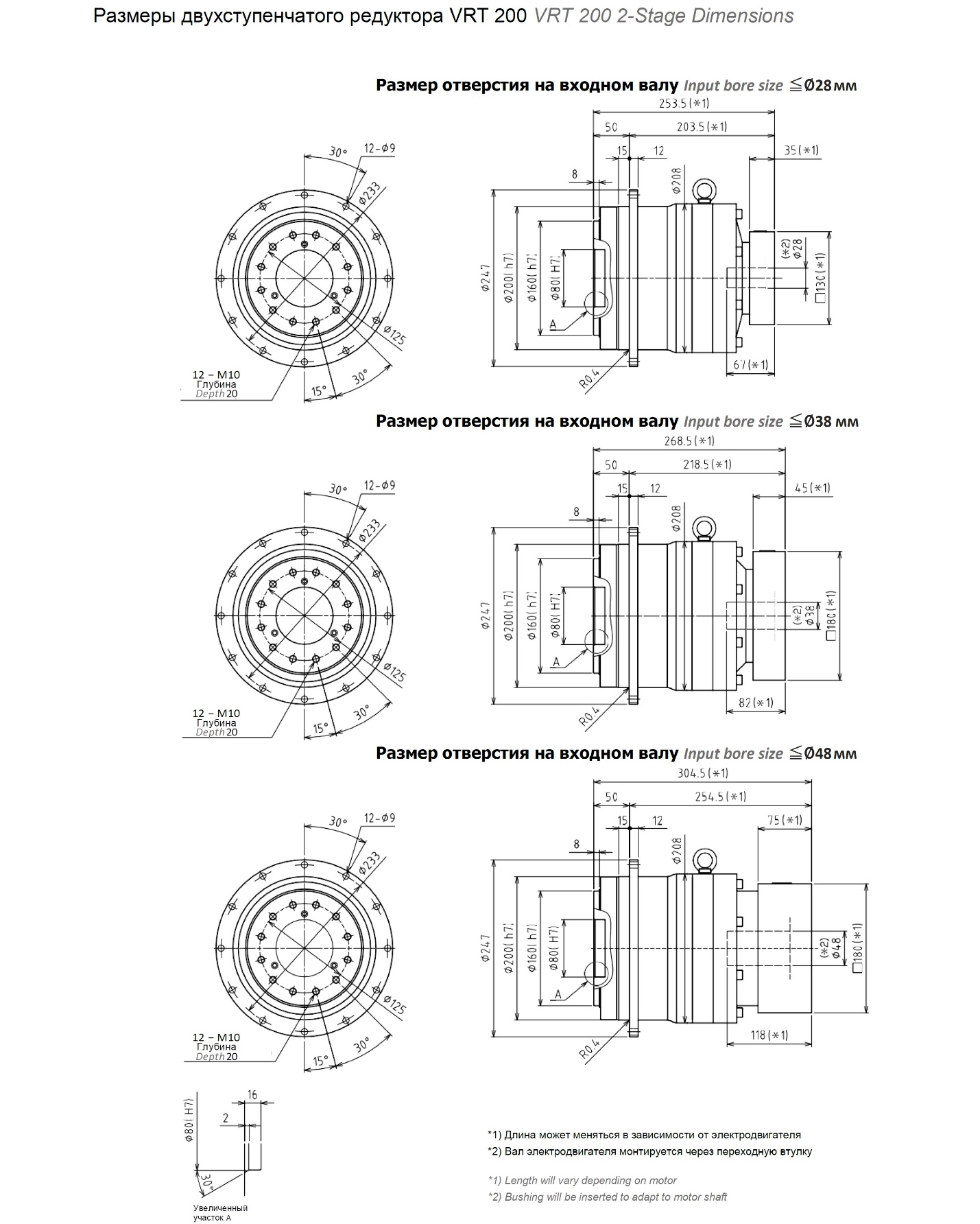

Характеристики двухступенчатого редуктора VRT-200
| Типоразмер | 200 | |||||
| Количество ступеней | 2-ступенчатый | |||||
| Передаточное отношение | Ед.изм. | Примечание | 16 | 20 | 25 | 28 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 850 | 910 | 1100 | 1300 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 1850 | 1850 | 1850 | 1850 |
| Максимальный крутящий момент | [Нм] | ∗3 | 1850 | 1850 | 1850 | 1850 |
| Момент аварийного останова | [Нм] | ∗4 | 2750 | 2750 | 2750 | 2750 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 2700 | |||
| Максимальная скорость входного вала | [1/мин] | ∗6 | 5000 | |||
| Момент холостого хода | [Нм] | ∗7 | 1,3 | |||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 40000 | |||
| Максимальная осевая нагрузка | [Н] | ∗9 | 30000 | |||
| Максимальный опрокидывающий момент | [Нм] | ∗10 | 5300 | |||
| Момент инерции(≤Ø 19) | [кгсм2] | — | — | — | — | — |
| Момент инерции(≤Ø 28) | [кгсм2] | — | 13 | 9,2 | 8,6 | 11 |
| Момент инерции(≤Ø 38) | [кгсм2] | — | 19 | 15 | 15 | 18 |
| Момент инерции(≤Ø 48) | [кгсм2] | — | 34 | 30 | 30 | 32 |
| КПД | [%] | ∗11 | 90 | |||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 585 | 580 | 570 | 560 |
| Люфт на выходном валу | [угл.мин] | — | ≤3 | |||
| Уровень шума | дБ[А] | ∗13 | ≤67 | |||
| Класс защиты | — | ∗14 | IP54(IP65) | |||
| Температура окружающего воздуха | [°C] | — | 0-40 | |||
| Допустимая температура корпуса | [°C] | — | 90 | |||
| Вес | [кг] | ∗15 | 43 | |||
| Типоразмер | 200 | ||||||
| Количество ступеней | 2-ступенчатый | ||||||
| Передаточное отношение | Ед.изм. | Примечание | 35 | 40 | 50 | 70 | 100 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 1300 | 1200 | 1300 | 1300 | 930 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 1850 | 1850 | 1850 | 1850 | 1350 |
| Максимальный крутящий момент | [Нм] | ∗3 | 1850 | 1850 | 1850 | 1850 | 1350 |
| Момент аварийного останова | [Нм] | ∗4 | 2750 | 2750 | 2750 | 2750 | 2200 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 2700 | 2700 | 2900 | 3400 | 3400 |
| Максимальная скорость входного вала | [1/мин] | ∗6 | 5500 | ||||
| Момент холостого хода | [Нм] | ∗7 | 1,3 | ||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 40000 | ||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 30000 | ||||
| Максимальный опрокидывающий момент | [Нм] | ∗10 | 5300 | ||||
| Момент инерции(≤Ø 19) | [кгсм2] | — | — | — | 2,1 | 1,9 | 1,9 |
| Момент инерции(≤Ø 28) | [кгсм2] | — | 8,0 | 4,1 | 4,0 | 3,8 | 3,8 |
| Момент инерции(≤Ø 38) | [кгсм2] | — | 14 | 10 | 10 | 10 | 10 |
| Момент инерции(≤Ø 48) | [кгсм2] | — | 29 | 25 | 25 | 25 | 25 |
| КПД | [%] | ∗11 | 90 | ||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 560 | 520 | 525 | 480 | 395 |
| Люфт на выходном валу | [угл.мин] | — | ≤3 | ||||
| Уровень шума | дБ[А] | ∗13 | ≤67 | ||||
| Класс защиты | — | ∗14 | IP54(IP65) | ||||
| Температура окружающего воздуха | [°C] | — | 0-40 | ||||
| Допустимая температура корпуса | [°C] | — | 90 | ||||
| Вес | [кг] | ∗15 | 43 | ||||
*1) При номинальной скорости входного вала срок службы составляет 20 000 часов.
* 2) Максимальный крутящий момент при запуске или останове
* 3) Допустимы 10 000 циклов. Из расчета 10% максимальной радиальной нагрузки. Обратите внимание на коэффициент использования f0 на стр. 140.
* 4) Максимально допустимый крутящий момент для стрессовых нагрузок (Допускается 1000 раз в течение срока службы)
* 5) Средняя скорость входного вала.
* 6) Максимальная переменная скорость входного вала. Следует придерживаться допустимой рабочей температуры
* 7) Крутящий момент без нагрузки на входной вал при его номинальной скорости.
* 8) Максимальная радиальная нагрузка, которую может выдержать редуктор.
* 9) Максимальная осевая нагрузка, которую может выдержать редуктор.
* 10) Момент — это максимальная нагрузка на поверхность фланца выходного вала.
* 11) КПД при номинальном моменте на выходе
* 12) За исключением мертвого хода
* 13) Для получения информации об условиях испытаний и окружающей среды необходимо связаться с компанией ПРИВОДНАЯ МЕХНИКА, официальным дистрибьютором NIDEC GRAESSNER.
* 14) Степень IP65 (во влажных условиях) доступна дополнительно. Для получения подробной информации необходимо связаться с компанией ПРИВОДНАЯ МЕХНИКА, официальным дистрибьютором NIDEC GRAESSNER.
* 15) Вес может незначительно отличаться в зависимости от модели
