Планетарный серворедуктор Nidec Shimpo серии VRT — 047
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Номинальный крутящий момент:
до 15 Нм
Номинальная скорость вращения:
до 4000 об/мин
Максимальная скорость вращения:
до 8000 об/мин
Люфт:
не более 5 угловых минут
Номинальный крутящий момент:
до 15 Нм
Номинальная скорость вращения:
до 4000 об/мин
Максимальная скорость вращения:
до 8000 об/мин
Люфт:
не более 5 угловых минут
[print-me alt=»click me to print» target = «.pri»]

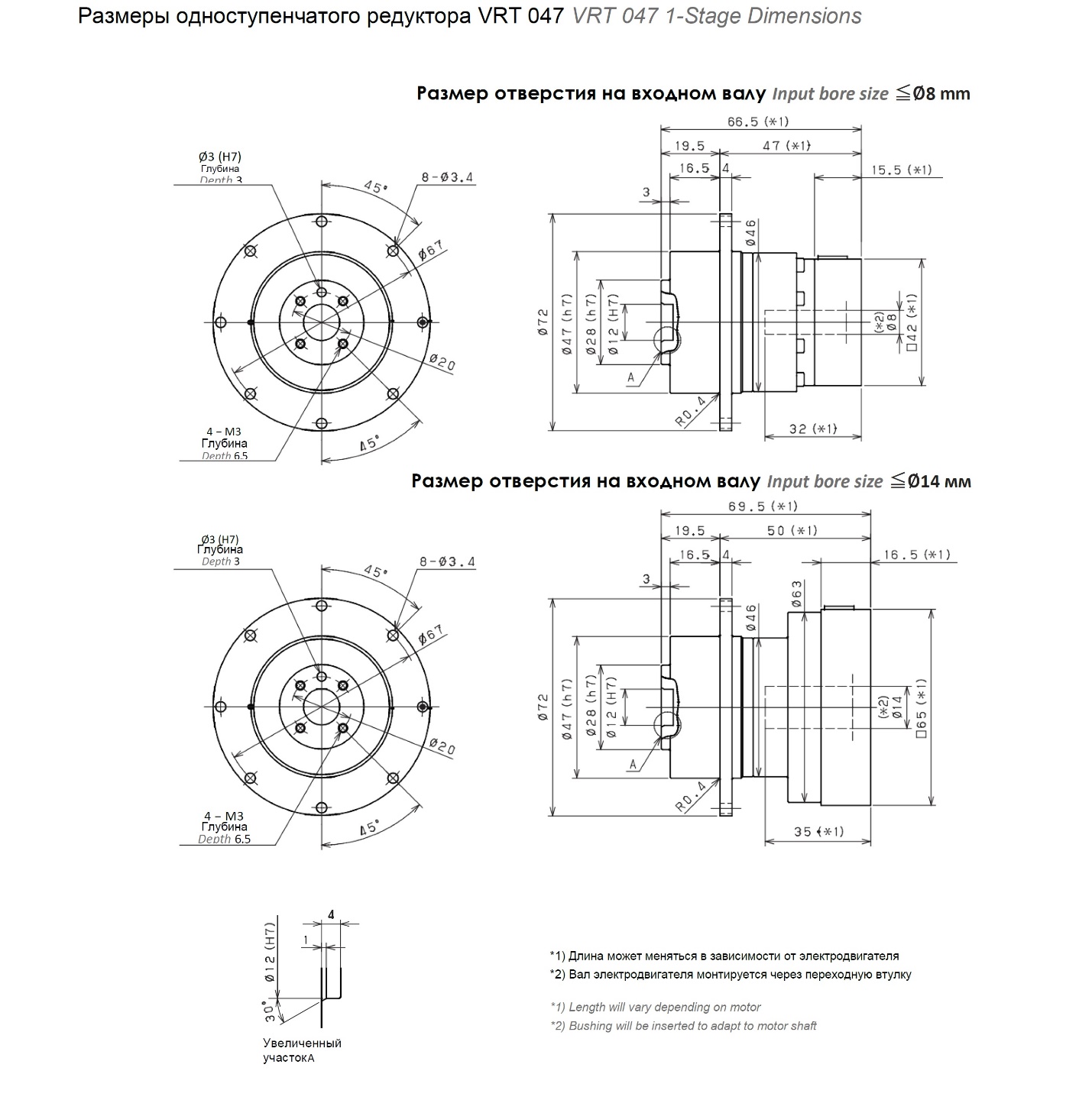

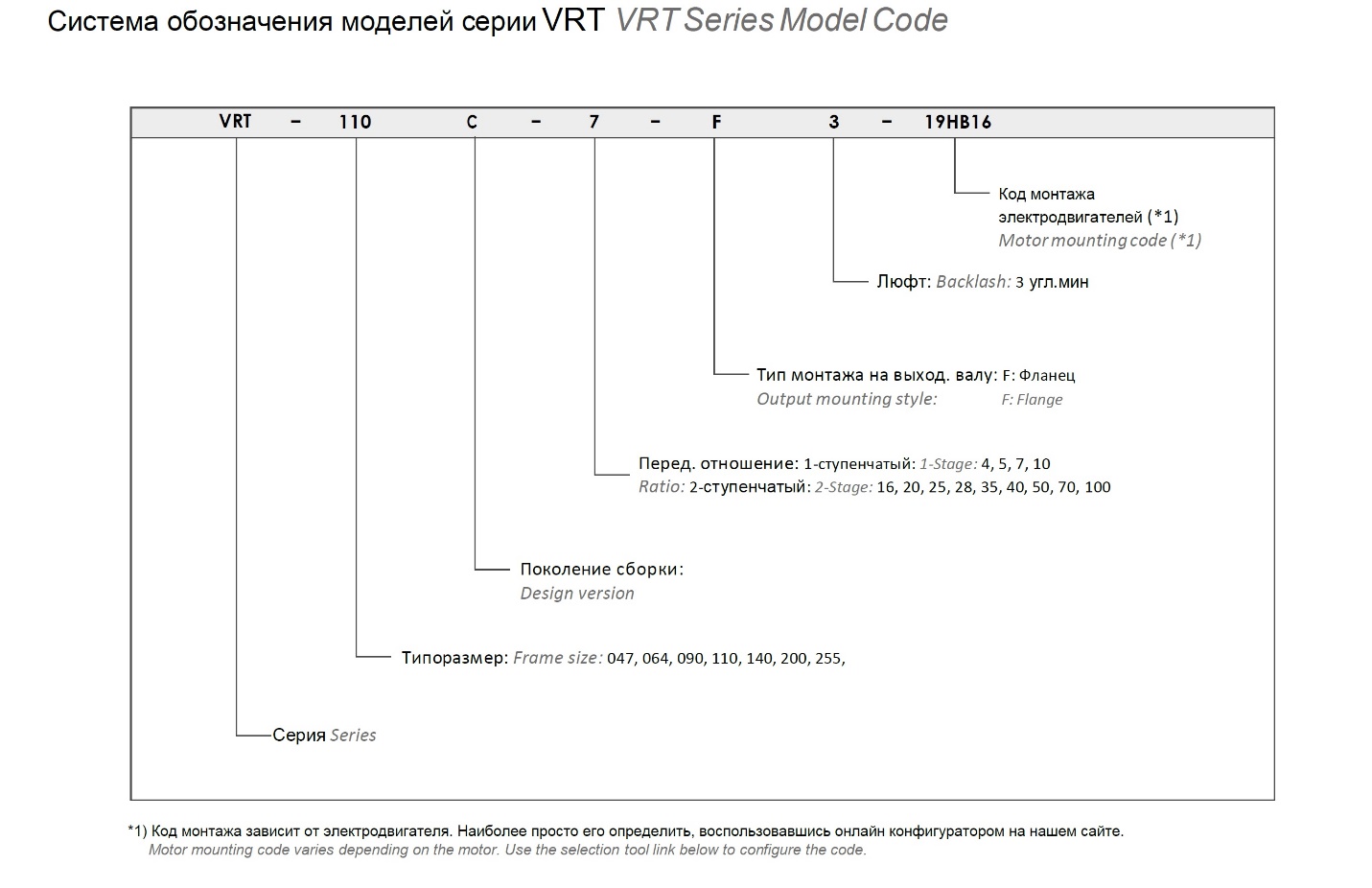

Характеристики одноступенчатого редуктора VRT-047
| Типоразмер | 047 | ||||||||
| Количество ступеней | 1-ступенчатый | ||||||||
| Передаточное отношение | Ед.изм. | Примечание | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 9 | 10 | 10 | 10 | 10 | 10 | 10 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 21 | 21 | 21 | 21 | 21 | 14 | 14 |
| Максимальный крутящий момент | [Нм] | ∗3 | 25 | 25 | 25 | 25 | 25 | 17 | 17 |
| Момент аварийного останова | [Нм] | ∗4 | 35 | 35 | 35 | 35 | 35 | 30 | 30 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 4000 | ||||||
| Максимальная скорость входного вала | [1/мин] | ∗6 | 8000 | ||||||
| Момент холостого хода | [Нм] | ∗7 | 0,03 | ||||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 1100 | ||||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 550 | ||||||
| Максимальный опрокидывающий момент | [Нм] | ∗10 | 32 | ||||||
| Момент инерции(≤Ø 8) | [кгсм2] | — | 0,052 | 0,043 | 0,038 | 0,036 | 0,034 | 0,033 | 0,032 |
| Момент инерции(≤Ø 14) | [кгсм2] | — | 0,17 | 0,16 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
| КПД | [%] | ∗11 | 95 | ||||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 2 | ||||||
| Люфт на выходном валу | [угл.мин] | — | ≤3 | ||||||
| Уровень шума | дБ[А] | ∗13 | ≤61 | ||||||
| Класс защиты | — | ∗14 | IP54(IP65) | ||||||
| Температура окружающего воздуха | [°C] | — | 0-40 | ||||||
| Допустимая температура корпуса | [°C] | — | 90 | ||||||
| Вес | [кг] | ∗15 | 0,7 | ||||||

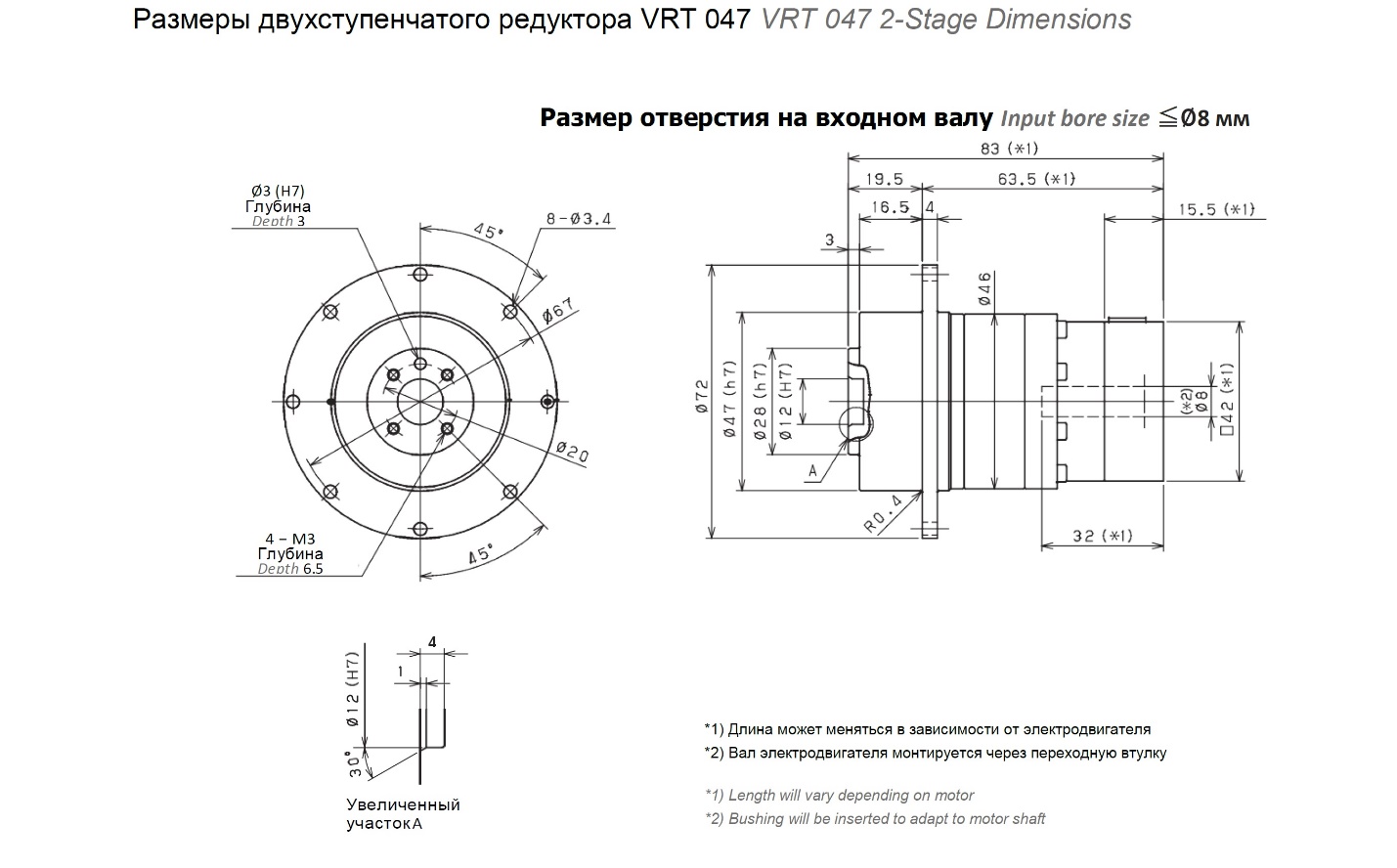

Характеристики двухступенчатого редуктора VRT-047
| Типоразмер | 047 | ||||||||
| Количество ступеней | 2-ступенчатый | ||||||||
| Передаточное отношение | Ед.изм. | Примечание | 16 | 20 | 25 | 28 | 35 | 40 | 45 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 14 | 14 | 15 | 15 | 15 | 15 | 11 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 21 | 21 | 21 | 21 | 21 | 21 | 14 |
| Максимальный крутящий момент | [Нм] | ∗3 | 21 | 21 | 21 | 21 | 21 | 21 | 14 |
| Момент аварийного останова | [Нм] | ∗4 | 35 | 35 | 35 | 35 | 35 | 35 | 30 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 4000 | ||||||
| Максимальная скорость входного вала | [1/мин] | ∗6 | 8000 | ||||||
| Момент холостого хода | [Нм] | ∗7 | 0,01 | ||||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 1100 | ||||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 550 | ||||||
| Максимальный опрокидывающий момент | [Нм] | ∗10 | 32 | ||||||
| Момент инерции(≤Ø 8) | [кгсм2] | — | 0,039 | 0,035 | 0,034 | 0,038 | 0,034 | 0,030 | 0,034 |
| КПД | [%] | ∗11 | 90 | ||||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 2 | ||||||
| Люфт на выходном валу | [угл.мин] | — | ≤5 | ||||||
| Уровень шума | дБ[А] | ∗13 | ≤61 | ||||||
| Класс защиты | — | ∗14 | IP54(IP65) | ||||||
| Температура окружающего воздуха | [°C] | — | 0-40 | ||||||
| Допустимая температура корпуса | [°C] | — | 90 | ||||||
| Вес | [кг] | ∗15 | 0,08 | ||||||
| Типоразмер | 047 | |||||||
| Количество ступеней | 2-ступенчатый | |||||||
| Передаточное отношение | Ед.изм. | Примечание | 50 | 60 | 70 | 80 | 90 | 100 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 15 | 15 | 15 | 15 | 11 | 11 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 21 | 21 | 21 | 21 | 14 | 14 |
| Максимальный крутящий момент | [Нм] | ∗3 | 21 | 21 | 21 | 21 | 14 | 14 |
| Момент аварийного останова | [Нм] | ∗4 | 35 | 35 | 35 | 35 | 30 | 30 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 4000 | |||||
| Максимальная скорость входного вала | [1/мин] | ∗6 | 8000 | |||||
| Момент холостого хода | [Нм] | ∗7 | 0,01 | |||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 1100 | |||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 550 | |||||
| Максимальный опрокидывающий момент | [Нм] | ∗10 | 32 | |||||
| Момент инерции(≤Ø 8) | [кгсм2] | — | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 |
| КПД | [%] | ∗11 | 90 | |||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 2 | |||||
| Люфт на выходном валу | [угл.мин] | — | ≤5 | |||||
| Уровень шума | дБ[А] | ∗13 | ≤61 | |||||
| Класс защиты | — | ∗14 | IP54(IP65) | |||||
| Температура окружающего воздуха | [°C] | — | 0-40 | |||||
| Допустимая температура корпуса | [°C] | — | 90 | |||||
| Вес | [кг] | ∗15 | 0,8 | |||||
*1) При номинальной скорости входного вала срок службы составляет 20 000 часов.
* 2) Максимальный крутящий момент при запуске или останове
* 3) Допустимы 10 000 циклов. Из расчета 10% максимальной радиальной нагрузки. Обратите внимание на коэффициент использования f0 на стр. 140.
* 4) Максимально допустимый крутящий момент для стрессовых нагрузок (Допускается 1000 раз в течение срока службы)
* 5) Средняя скорость входного вала.
* 6) Максимальная переменная скорость входного вала. Следует придерживаться допустимой рабочей температуры
* 7) Крутящий момент без нагрузки на входной вал при его номинальной скорости.
* 8) Максимальная радиальная нагрузка, которую может выдержать редуктор.
* 9) Максимальная осевая нагрузка, которую может выдержать редуктор.
* 10) Момент — это максимальная нагрузка на поверхность фланца выходного вала.
* 11) КПД при номинальном моменте на выходе
* 12) За исключением мертвого хода
* 13) Для получения информации об условиях испытаний и окружающей среды необходимо связаться с компанией ПРИВОДНАЯ МЕХНИКА, официальным дистрибьютором NIDEC GRAESSNER.
* 14) Степень IP65 (во влажных условиях) доступна дополнительно. Для получения подробной информации необходимо связаться с компанией ПРИВОДНАЯ МЕХНИКА, официальным дистрибьютором NIDEC GRAESSNER.
* 15) Вес может незначительно отличаться в зависимости от модели
