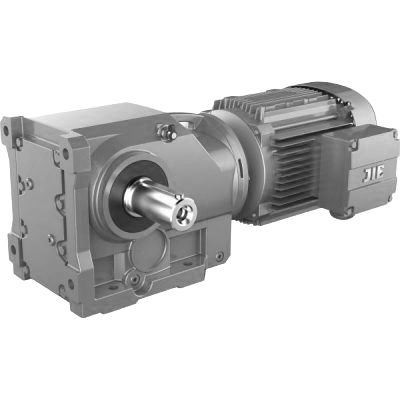

Коническо-цилиндрический мотор-редуктор Серия JRTK
Крутящий момент:
До 62 800 Нм
Передаточное отношение:
Передаточное отношение: Стандартное исполнение (в зависимости от кол-ва ступеней) - от 3.98 до 197.37 В комбинированном исполнении - до16000:1
Электродвигатели:
От 0,12 до 250 кВт
Стоимость
от 746 евро
Типоразмерный ряд
JRT K37, JRT K47, JRT K57, JRT K67, JRT K77, JRT K87, JRT K97, JRT K JRT K107, 127 157 167 187
Описание
Серия JRTK коническо-цилиндрических редукторов с перпендикулярными валами от голландского производителя представляет собой проверенную годами качественную альтернативу известным брендам, полностью взаимозаменяемую по размерам и техническим характеристикам, а наши цены, как правило, ниже известных аналогов, сходных по качеству. Широкий выбор монтажных позиций и вариантов исполнения и дополнительных опций позволяет применять редуктор в широком спектре областей.
Коническо-цилиндрические мотор-редукторы серии JRTК рассматриваются как эффективное и экономически рентабельное решение для ряда промышленных отраслей, включая энергосберегающие системы и комплексы. Коэффициент полезного действия мотор-редукторов данной серии достигает 96%.
Редукторы серии JRTK обладают компактными размерами. При этом крутящий момент на выходном валу, в зависимости от типоразмера, может достигать 62 800 Нм. Широкий выбор монтажных позиций и вариантов исполнения позволяет применять редуктор в широком спектре областей, даже в условиях затрудненного монтажа.
Мотор-редукторы в стандартном исполнении оснащаются асинхронными электродвигателями с частотой питающей сети 50 Гц, напряжением питания 220/380 В. Стыковка с редуктором происходит через соединительную муфту. По запросу возможна поставка редукторов с подготовкой под двигатель заказчика, либо поставка мотор-редукторов с нестандартными электродвигателями (оснащенных энкодером, тормозом или дополнительным вентилятором, с повышенной степенью защиты и классом изоляции, во взрывозащищенном исполнении, и т.п.)
Качество выпускаемых редукторов и мотор-редукторов серии JRTK подтверждается соответствием стандарта UNI EN ISO 9001: 2008.
Таблица соответствия наших мотор-редукторов и Sew-Eurodrive.
| Типоразмер | Максимальная мощность [кВт] | Номинальный крутящий момент [Нм] | Размер сплошного вала | Размер полого вала | Альтернатива SEW |
| JRT K37 | 3 | 200 | 25 | 30 | K37 |
| JRT K47 | 3 | 400 | 30 | 35 | K47 |
| JRT K57 | 4 | 600 | 35 | 40 | K57 |
| JRT K67 | 5,5 | 820 | 40 | 40 | K67 |
| JRT K77 | 11 | 1550 | 50 | 50 | K77 |
| JRT K87 | 22 | 2700 | 60 | 60 | K87 |
| JRT K97 | 30 | 4300 | 70 | 70 | K97 |
| JRT K107 | 45 | 8000 | 90 | 90 | K107 |
| JRT K127 | 90 | 13 000 | 110 | 100 | K127 |
| JRT K157 | 200 | 18000 | 120 | 120 | K157 |
| JRT K167 | 200 | 32000 | 160 | K167 | |
| JRT K187 | 200 | 50000 | 190 | K187 |
Особенности конически-цилиндрических мотор-редукторов серии JRTК :
- Монтаж на лапах или на фланце
- Поставка со стандартными фланцами В5 и В14
- Поставка со сплошным или полым валом
- Типоразмеры от 37 до 187 включительно изготовлены из чугуна
- Шлифованные зубья 6 класса для минимального шума и вибрации
- Уплотнения Simrit и подшипники NSK
- Передаточные отношения от 4 до 280
- Крутящий момент от 200 Нм до 18 000 Нм включительно
- Мощность на выходном валу от 0,06 кВт до 250 кВт включительно
Характеристики
Размеры
Смотрите все размеры в Документации
Документация
Медиа
Каталог типоразмеров
Коническо-цилиндрический мотор-редуктор JRT K37
Крутящий момент:
До 200 Нм
Передаваемая мощность:
До 3 кВт
Диаметр сплошного вала:
25 мм
Диаметр полого вала:
30 мм
По запросу
Коническо-цилиндрический мотор-редуктор JRT K47
Крутящий момент:
До 400 Нм
Передаваемая мощность:
До 3 кВт
Диаметр сплошного вала:
30 мм
Диаметр полого вала:
35 мм
По запросу
Коническо-цилиндрический мотор-редуктор JRT K57
Крутящий момент:
До 600 Нм
Передаваемая мощность:
До 4 кВт
Диаметр сплошного вала:
35 мм
Диаметр полого вала:
40 мм
По запросу
Коническо-цилиндрический мотор-редуктор JRT K67
Крутящий момент:
До 820 Нм
Передаваемая мощность:
До 5.5 кВт
Диаметр сплошного вала:
40 мм
Диаметр полого вала:
40 мм
По запросу
Коническо-цилиндрический мотор-редуктор JRT K77
Крутящий момент:
До 1550 Нм
Передаваемая мощность:
До 11 кВт
Диаметр сплошного вала:
50 мм
Диаметр полого вала:
50 мм
По запросу
Коническо-цилиндрический мотор-редуктор JRT K87
Крутящий момент:
До 2700 Нм
Передаваемая мощность:
До 22 кВт
Диаметр сплошного вала:
60 мм
Диаметр полого вала:
60 мм
По запросу
Коническо-цилиндрический мотор-редуктор JRT K107
Крутящий момент:
До 8000 Нм
Передаваемая мощность:
До 45 кВт
Диаметр сплошного вала:
90 мм
Диаметр полого вала:
90 мм
По запросу
Коническо-цилиндрический мотор-редуктор JRT K127
Крутящий момент:
До 13 000 Нм
Передаваемая мощность:
До 90 кВт
Диаметр сплошного вала:
110 мм
Диаметр полого вала:
100 мм
По запросу
Коническо-цилиндрический мотор-редуктор JRT K157
Крутящий момент:
До 18 000 Нм
Передаваемая мощность:
До 200 кВт
Диаметр сплошного вала:
120 мм
Диаметр полого вала:
120 мм
По запросу
Коническо-цилиндрический мотор-редуктор JRT K167
Крутящий момент:
До 32 000 Нм
Передаваемая мощность:
До 200 кВт
Диаметр сплошного вала:
160 мм
По запросу
Коническо-цилиндрический мотор-редуктор JRT K187
Крутящий момент:
До 50 000 Нм
Передаваемая мощность:
До 200 кВт
Диаметр сплошного вала:
190 мм
По запросу
