Коническо-цилиндрический мотор-редуктор JRT K157
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Крутящий момент:
До 18 000 Нм
Передаваемая мощность:
До 200 кВт
Диаметр сплошного вала:
120 мм
Диаметр полого вала:
120 мм
Загрузка...
Перезагрузить документ
Открыть в новой вкладке Крутящий момент:
До 18 000 Нм
Передаваемая мощность:
До 200 кВт
Диаметр сплошного вала:
120 мм
Диаметр полого вала:
120 мм
Таблицы выбора мотор-редуктора.
Для просмотра характеристик всех мотор-редукторов нажмите кнопку «Далее» .
Характеристики Коническо-цилиндрического мотор-редуктор JRT K157
| i | na
[об / мин] |
Mamax
[Нм] |
FRa
[Н] |
AD |
| 150.41 | 9.3 | 18000 | 112200 | AD5 |
| 122.39 | 11 | 18000 | 106500 | |
| 100.22 | 14 | 18000 | 98000 | |
| 91.65 | 15 | 18000 | 94400 | |
| 79.75 | 18 | 18000 | 88900 | |
| 70.38 | 20 | 18000 | 84200 | |
| 61.02 | 23 | 18000 | 79000 | |
| 54.29 | 26 | 18000 | 74900 | AD6 |
| 46.79 | 30 | 18000 | 70000 | AD7 |
| 38.02 | 37 | 18000 | 63300 | |
| 31.30 | 45 | 18000 | 57500 | AD8 |
| 27.62 | 51 | 18000 | 54000 | |
| 23.95 | 58 | 18000 | 50000 | |
| 21.31 | 66 | 18000 | 47000 | |
| 18.37 | 76 | 18000 | 43200 | |
| 14.92 | 94 | 18000 | 38200 | |
| 12.65 | 111 | 17000 | 36700 |
[print-me alt=»click me to print» target = «.print»]

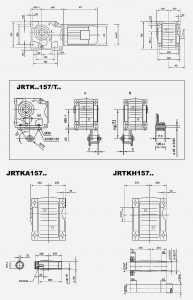

JRTK37..~JRTK157..
JRTKA47B..~JRTKA157B..
Размеры вала:
| Тип | a
b c |
e1
e2 f |
g1
g2 g3 |
h1
h2 |
j | k | m
n |
d | | | |1
|2 |
s | t
u |
| JRTK157..
JRTKA157B.. |
500
380 420 |
634
480 500 |
130
140 247 |
450-1
280-1 |
50 | 39 | 130
100 |
120m6 | 210 | 5
200 |
M24 | 127
32 |
Размеры полого вала:
| Тип | d1 | d2 | |3
|4 |
|5
|6 |
|7
|8 |
s1 | t1
u1 |
H | L1
L2 |
L3 | N | Q |
| JRTK157..
JRTKA157B.. |
120H7 | 155 | 253
250 |
40 | 36
460 |
M24x60 | 127.4
32 |
705 | 457
250 |
426 | 71.7 | 550 |
JRTKH47B..~JRTKH157B..
JRTKV47B..~JRTKV107B..
| Размеры вала | ||||||||||||
| Тип | a
b c |
e1
e2 f |
g1
g2 |
h1
h2 |
j | k | m
n |
| | |1 | |2 | |3 | |4 |
| JRTKH157B.. | 500
380 420 |
634
480 500 |
130
140 |
450-1
280-1 |
50 | 39 | 130
100 |
330 | 250 | 90 | 80 | 100 |
| — | — | — | — | — | ||||||||
| Размер полого вала | |||||||||||||
| Тип | |5 | d | d1 | d2 | d3 | M | S | H | L | L1
L2 |
L3
L4 |
N | Q |
| JRTKH157B.. | 90 | 125H7 | 125h6 | 155 | 315 | — | — | 705 | 250 | 370
40 |
426
0 |
71.7 | 550 |
JRTKF37..~JRTKF157..
| Размер вала | Размер полого вала | |||||||||||||||
| Тип | Форма
фланца |
a
b |
c
e |
f
g h |
d
| |
|1
|2 |
s | t
u |
d1
d2 |
|3
|4 |5 |
|6
|7 |8 |
s1 | t1
u1 |
H | L1
L2 L3 |
L4
N Q |
| JRTRF157..
JRTKAF157.. |
Fig.2 | 660
550h6 |
6
28 |
600
22 450-1 |
120m6
210 |
5
200 |
M24 | 127
32 |
120H7
155 |
253
250 60 |
250
36 460 |
M24x60 | 127.4
32 |
705 | 253
520 706 |
705
71.7 550 |
JRTKHF37..~JRTKHF157..
JRTKVF37..~JRTKVF107..
| Размеры полого вала | ||||||||||||||||||||
| Тип | Форма
фланца |
a
b |
c
e |
f
g h |
| | |1 | |2 | |3 | |4 | |5 | |6 | d | d1 | d2 | d3 | m | s | H | L1
L2 L3 |
L4
N Q |
| JRTKHF157..
JRTKVF157.. |
Fig.2 | 660
550h6 |
6
28 |
600
22 450-1 |
330 | 250 | 80 | 90 | 100 | 90 | 370 | 125H7 | 155 | 125h6 | 315 | — | — | 705 | 250
60 706 |
705
71.7 550 |
| — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
JRTKAZ37..~JRTKAZ157..
JRTKHZ37..~JRTKHZ157.. JRTKVZ37..~JRTKVZ107..
| Тип | a
b c |
e
m D |
D1
D2 L |
L1
L2 L3 |
L4
f n |
| | |1 | |2 | |3 | |4 | |5 |
| JRTKAZ157..
JRTKHZ157.. |
5
28 36 |
-14
M24 290h6 |
400
26 426 |
708
298 480 |
250
340 71.7 |
250 | 36 | 460 | 253 | — | — |
| 330 | 250 | 90 | 80 | 100 | 90 |
| Тип | |6 | d | d1 | d2 | d3 | u | T | S | S1 | M |
| JRTKAZ157..
JRTKHZ157.. |
— | 120H7 | 155 | — | — | 32 | 127.4 | — | — | — |
| 370 | 125H7 | 155 | 125h6 | 315 | — | — | — | — | — |
JRTK..AD..
| G2 | K2 | D1 | L1 | L13 | L14 | T1 | U1 | M | ||
| JRTK..157
JRTK..167 JRTK..187 |
AD5 | 550 | 258 | 42k6 | 110 | 10 | 70 | 45 | 12 | M16 |
| AD6 | 298 | 48k6 | 110 | 10 | 80 | 51.5 | 14 | M16 | ||
| AD7 | 292 | 55m6 | 110 | 10 | 90 | 59 | 16 | M20 | ||
| AD8 | 374 | 70m6 | 140 | 15 | 110 | 74.5 | 20 | M20 |
JRTK..AM..
| Рис. | Форм. | B5 | E5 | F5 | G2 | G5 | S5 | Z5 | D1 | L1 | T1 | U1 | ||
| JRTK..157
JRTK..167 JRTK..187 |
AM132 | 1 | 2 | 230G7 | 265 | 5 | 550 | 300 | M12 | 165 | 38H7 | 80 | 41.3 | 10 |
| AM160 | 250G7 | 300 | 6 | 350 | M16 | 202 | 42H7 | 110 | 45.3 | 12 | ||||
| AM180 | 48H7 | 51.8 | 14 | |||||||||||
| AM200 | 1 | 300G | 350 | 7 | 400 | 239 | 55F7 | 59.3 | 16 | |||||
| AM225 | 2 | 2 | 350G | 400 | 6 | 450 | 274 | 60H7 | 140 | 64.4 | 18 | |||
| AM250 | 450G7 | 500 | 7 | 550 | 328 | 65H7 | 69.4 | |||||||
| AM280 | 75H7 | 79.9 | 20 |
JRTK..R..
| AC | K | KM | ||
| JRTK..157R87 | DS90.. | 175 | 592 | 175 |
| DS100M | 189 | 652 | 189 | |
| DS112M | 221 | 696 | 221 | |
| DS132S | 221 | 696 | 221 | |
| DS132M | 221 | 746 | 221 | |
| DS160.. | 271 | 786 | 271 | |
| DS180M | 380 | 937 | 380 | |
| DS180L | 420 | 985 | 420 | |
| JRTK..157R107 | DS90L | 175 | 643 | 261 |
| DS100M | 189 | 703 | 321 | |
| DS112M | 221 | 747 | 367 | |
| DS132S | 221 | 747 | 367 | |
| DS132M | 221 | 797 | 417 | |
| DS160.. | 271 | 837 | 455 | |
| DS180M | 380 | 988 | 606 | |
| DS180L | 420 | 1036 | 654 | |
| DS200L | 470 | 1042 | 660 |
