Коническо-цилиндрический мотор-редуктор JRT K127
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Крутящий момент:
До 13 000 Нм
Передаваемая мощность:
До 90 кВт
Диаметр сплошного вала:
110 мм
Диаметр полого вала:
100 мм
Загрузка...
Перезагрузить документ
Открыть в новой вкладке Крутящий момент:
До 13 000 Нм
Передаваемая мощность:
До 90 кВт
Диаметр сплошного вала:
110 мм
Диаметр полого вала:
100 мм
Таблицы выбора мотор-редуктора.
Для просмотра характеристик всех мотор-редукторов нажмите кнопку «Далее» .
Характеристики Коническо-цилиндрического мотор-редуктор JRT K127
| i | na
[об / мин] |
Mamax
[Нм] |
FRa
[Н] |
AD |
| 146.07 | 9.6 | 13000 | 79200 | AD4 |
| 136.14 | 10 | 13000 | 79200 | |
| 122.48 | 11 | 13000 | 79200 | |
| 110.18 | 13 | 13000 | 79200 | |
| 89.89 | 16 | 13000 | 75100 | AD5 |
| 81.98 | 17 | 13000 | 72100 | |
| 70.95 | 20 | 13000 | 67700 | |
| 62.60 | 22 | 13000 | 64000 | |
| 54.07 | 26 | 13000 | 59900 | |
| 47.82 | 29 | 13000 | 56500 | |
| 40.19 | 35 | 13000 | 52000 | AD6 |
| 36.25 | 39 | 13000 | 49400 | AD7 |
| 31.37 | 45 | 13000 | 45900 | |
| 27.68 | 51 | 13000 | 43000 | |
| 23.91 | 59 | 13000 | 39800 | |
| 21.15 | 66 | 13000 | 37200 | AD8 |
| 17.77 | 79 | 13000 | 33600 | |
| 14.35 | 98 | 12100 | 31800 | |
| 12.79 | 109 | 8530 | 35400 | |
| 10.74 | 130 | 8000 | 33900 | |
| 8.68 | 161 | 7230 | 32500 |
[print-me alt=»click me to print» target = «.print»]
JRTK37..~JRTK157..
JRTKA47B..~JRTKA157B..

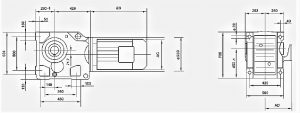

Размеры вала:
| Тип | a
b c |
e1
e2 f |
g1
g2 g3 |
h1
h2 |
j | k | m
n |
d | | | |1
|2 |
s | t
u |
| JRTK127..
JRTKA127B.. |
420
350 330 |
526
440 400 |
110
115 253 |
375-1
225-0.5 |
45 | 39 | 111
100 |
110m6 | 210 | 15
180 |
M24 | 116
28 |
Размеры полого вала:
| Тип | d1 | d2 | |3
|4 |
|5
|6 |
|7
|8 |
s1 | t1
u1 |
H | L1
L2 |
L3 | N | Q |
| JRTK127..
JRTKA127B.. |
100H7 | 135 | 208
205 |
40
2.5 |
38
373 |
M24x60 | 106,4
28 |
592 | 418
203 |
390 | 53 | 450 |
JRTKH47B..~JRTKH157B..
JRTKV47B..~JRTKV107B..
| Размеры вала | ||||||||||||
| Тип | a
b c |
e1
e2 f |
g1
g2 |
h1
h2 |
j | k | m
n |
| | |1 | |2 | |3 | |4 |
| JRTKH127B..
|
420
350 330 |
526
440 400 |
110
115 |
375-1
225-0.5 |
45 | 39 | 111
100 |
280 | 205 | 85 | 70 | 95 |
| — | — | — | — | — | ||||||||
| Размер полого вала | |||||||||||||
| Тип | |5 | d | d1 | d2 | d3 | M | S | H | L | L1
L2 |
L3
L4 |
N | Q |
| JRTKH127B.. | 80 | 105H7 | 105h6 | 135 | 233 | — | — | 592 | 205 | 296
40 |
390
2.5 |
53 | 450 |
| — | — | — | — | — | — | — | |||||||
JRTKF37..~JRTKF157..
| Размер вала | Размер полого вала | |||||||||||||||
| Тип | Форма
фланца |
a
b |
c
e |
f
g h |
d
| |
|1
|2 |
s | t
u |
d1
d2 |
|3
|4 |5 |
|6
|7 |8 |
s1 | t1
u1 |
H | L1
L2 L3 |
L4
N Q |
| JRTRF127..
JRTKAF127.. |
Fig.2 | 550
450h6 |
5
22 |
500
17.5 375-1 |
110m6
210 |
15
180 |
M24 | 116
28 |
100H7
135 |
208
205 51 |
205
38 373 |
M24x60 | 106.4
28 |
592 | 203
466 615 |
390
53 450 |
JRTKHF37..~JRTKHF157..
JRTKVF37..~JRTKVF107..
| Размеры полого вала | ||||||||||||||||||||
| Тип | Форма
фланца |
a
b |
c
e |
f
g h |
| | |1 | |2 | |3 | |4 | |5 | |6 | d | d1 | d2 | d3 | m | s | H | L1
L2 L3 |
L4
N Q |
| JRTKHF127..
JRTKVF127.. |
Fig.2 | 550
450h6 |
5
22 |
500
17.5 375-1 |
280 | 205 | 70 | 85 | 95 | 80 | 296 | 105H7 | 135 | 105h6 | 233 | — | — | 592 | 205
51 615 |
390
53 450 |
| — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
JRTKAZ37..~JRTKAZ157..
JRTKHZ37..~JRTKHZ157.. JRTKVZ37..~JRTKVZ107..
| Тип | a
b c |
e
m D |
D1
D2 L |
L1
L2 L3 |
L4
f n |
| | |1 | |2 | |3 | |4 | |5 |
| JRTKAZ127..
JRTKHZ127.. |
5
30 28 |
0
M20 250h6 |
350
22 390 |
615
288 440 |
205
300 53 |
205 | 38 | 373 | 208 | — | — |
| 280 | 205 | 85 | 70 | 95 | 80 |
| Тип | |6 | d | d1 | d2 | d3 | u | T | S | S1 | M |
| JRTKAZ127..
JRTKHZ127.. |
— | 100H7 | 135 | — | — | 28 | 106.4 | M24x60 | — | — |
| 296 | 105H7 | 135 | 105h6 | 233 | — | — | — | — | — |

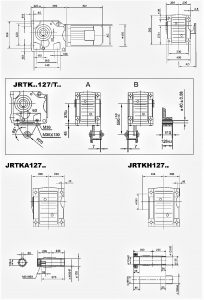

JRTK..AD..
| G2 | K2 | D1 | L1 | L13 | L14 | T1 | U1 | M | ||
| JRTK..127 | AD4 | 450 | 193 | 38k6 | 80 | 5 | 70 | 41 | 10 | M12 |
| AD5 | 266 | 42k6 | 110 | 10 | 70 | 45 | 12 | M16 | ||
| AD6 | 306 | 48k6 | 110 | 10 | 80 | 51.5 | 14 | M16 | ||
| AD7 | 300 | 55m6 | 110 | 10 | 90 | 59 | 16 | M20 | ||
| AD8 | 383 | 70m6 | 140 | 15 | 110 | 74.5 | 20 | M20 |
JRTK..AM..
| Рис. | Форм. | B5 | E5 | F5 | G2 | G5 | S5 | Z5 | D1 | L1 | T1 | U1 | ||
|
JRTK..127 |
AM132S | 1 | 2 | 230G7 | 265 | 5 | 450 | 300 | M12 | 165 | 38H7 | 80 | 41.3 | 10 |
| AM132M | ||||||||||||||
| AM132ML | ||||||||||||||
| AM160 | 250G7 | 300 | 6 | 350 | M16 | 210 | 42H7 | 110 | 45.3 | 12 | ||||
| AM180 | 48H7 | 51.8 | 14 | |||||||||||
| AM200 | 1 | 300G | 350 | 7 | 400 | 247 | 55F7 | 59.3 | 16 | |||||
| AM225 | 2 | 2 | 350G | 400 | 6 | 450 | 282 | 60H7 | 140 | 64.4 | 18 | |||
| AM250 | 450G7 | 500 | 7 | 550 | 336 | 65H7 | 69.4 | |||||||
| AM280 | 75H7 | 79.9 | 20 |
JRTK..R..
| AC | K | KM | ||
| JRTK..127R87 | DS80.. | 156 | 530 | 250 |
| DS90.. | 175 | 552 | 272 | |
| DS100M | 189 | 612 | 332 | |
| DS112M | 221 | 656 | 378 | |
| DS132S | 221 | 656 | 378 | |
| DS132M | 221 | 706 | 428 | |
| DS160.. | 271 | 746 | 466 |
