Коническо-цилиндрический мотор-редуктор JRT K167
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Артикул:
10317
Крутящий момент:
До 32 000 Нм
Передаваемая мощность:
До 200 кВт
Диаметр сплошного вала:
160 мм
Структура Обозначения
Характеристики

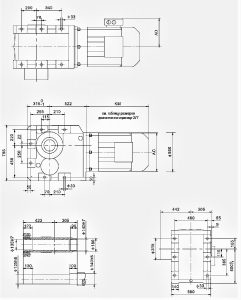

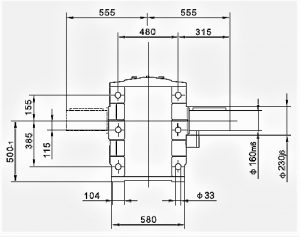

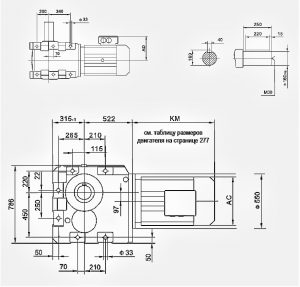

Размеры
Документация
Загрузка...
Перезагрузить документ
Открыть в новой вкладке Крутящий момент:
До 32 000 Нм
Передаваемая мощность:
До 200 кВт
Диаметр сплошного вала:
160 мм
Таблицы выбора мотор-редуктора.
Для просмотра характеристик всех мотор-редукторов нажмите кнопку «Далее» .
Характеристики Коническо-цилиндрического мотор-редуктор JRT K167
| i | na
[об / мин] |
Mamax
[Нм] |
FRa
[Н] |
AD |
| 164.50 | 8.5 | 32000 | 150000 | AD5 |
| 134.99 | 10 | 32000 | 150000 | AD6 |
| 109.83 | 13 | 32000 | 150000 | |
| 87.86 | 16 | 32000 | 147200 | AD7 |
| 78.14 | 18 | 32000 | 140100 | |
| 68.07 | 21 | 32000 | 132000 | |
| 60.74 | 23 | 32000 | 125600 | |
| 51.77 | 27 | 32000 | 117000 | AD8 |
| 42.89 | 33 | 32000 | 107400 | |
| 36.61 | 38 | 32000 | 99700 | |
| 32.25 | 43 | 32000 | 93700 | |
| 28.77 | 49 | 32000 | 88600 | |
| 24.52 | 57 | 32000 | 81700 | |
| 20.32 | 69 | 32000 | 74000 | |
| 17.34 | 81 | 32000 | 67900 |
[print-me alt=»click me to print» target = «.print»]
JRTK 167..
JRTK..AD..
| G2 | K2 | D1 | L1 | L13 | L14 | T1 | U1 | M | ||
| JRTK..157
JRTK..167 JRTK..187 |
AD5 | 550 | 258 | 42k6 | 110 | 10 | 70 | 45 | 12 | M16 |
| AD6 | 298 | 48k6 | 110 | 10 | 80 | 51.5 | 14 | M16 | ||
| AD7 | 292 | 55m6 | 110 | 10 | 90 | 59 | 16 | M20 | ||
| AD8 | 374 | 70m6 | 140 | 15 | 110 | 74.5 | 20 | M20 |
JRTK..AM..
| Рис. | Форм. | B5 | E5 | F5 | G2 | G5 | S5 | Z5 | D1 | L1 | T1 | U1 | ||
| JRTK..157
JRTK..167 JRTK..187 |
AM132 | 1 | 2 | 230G7 | 265 | 5 | 550 | 300 | M12 | 165 | 38H7 | 80 | 41.3 | 10 |
| AM160 | 250G7 | 300 | 6 | 350 | M16 | 202 | 42H7 | 110 | 45.3 | 12 | ||||
| AM180 | 48H7 | 51.8 | 14 | |||||||||||
| AM200 | 1 | 300G | 350 | 7 | 400 | 239 | 55F7 | 59.3 | 16 | |||||
| AM225 | 2 | 2 | 350G | 400 | 6 | 450 | 274 | 60H7 | 140 | 64.4 | 18 | |||
| AM250 | 450G7 | 500 | 7 | 550 | 328 | 65H7 | 69.4 | |||||||
| AM280 | 75H7 | 79.9 | 20 |
JRTK..R..
| AC | K | KM | ||
| JRTK..167R97
JRTKH167R97 |
DS90.. | 175 | 592 | 175 |
| DS100M | 189 | 652 | 189 | |
| DS112M | 221 | 696 | 221 | |
| DS132S | 221 | 696 | 221 | |
| DS132M | 221 | 746 | 221 | |
| DS160.. | 271 | 786 | 271 | |
| DS180M | 380 | 937 | 380 | |
| DS180L | 420 | 985 | 420 | |
| JRTK..167R107
JRTKH167R107 |
DS90L | 175 | 643 | 261 |
| DS100M | 189 | 703 | 321 | |
| DS112M | 221 | 747 | 367 | |
| DS132S | 221 | 747 | 367 | |
| DS132M | 221 | 797 | 417 | |
| DS160.. | 271 | 837 | 455 | |
| DS180M | 380 | 988 | 606 | |
| DS180L | 420 | 1036 | 654 | |
| DS200L | 470 | 1042 | 660 |
