Компания ООО «ПРИВОДНАЯ МЕХАНИКА» занимается поставкой приводной техники различного предназначения, начиная с индустриальных и общепромышленных мотор-редукторов Euronorm (Нидерланды) и Benzlers (Швеция) и, заканчивая, но не ограничиваясь, приводами линейного перемещения Unimec (Италия), зубчатыми рейками и шестернями WMH Herion (Германия), а также безлюфтовыми циклоидными редукторами Nabtesco (Япония) и высокоточными редукторами Nidec Shimpo (Япония) и мн. др.

Применение в сборе
с планетарным редуктором
Nidec Shimpo

В одной из наших статей речь шла о зубчатых рейках и шестернях от немецкого производителя WMH Herion.

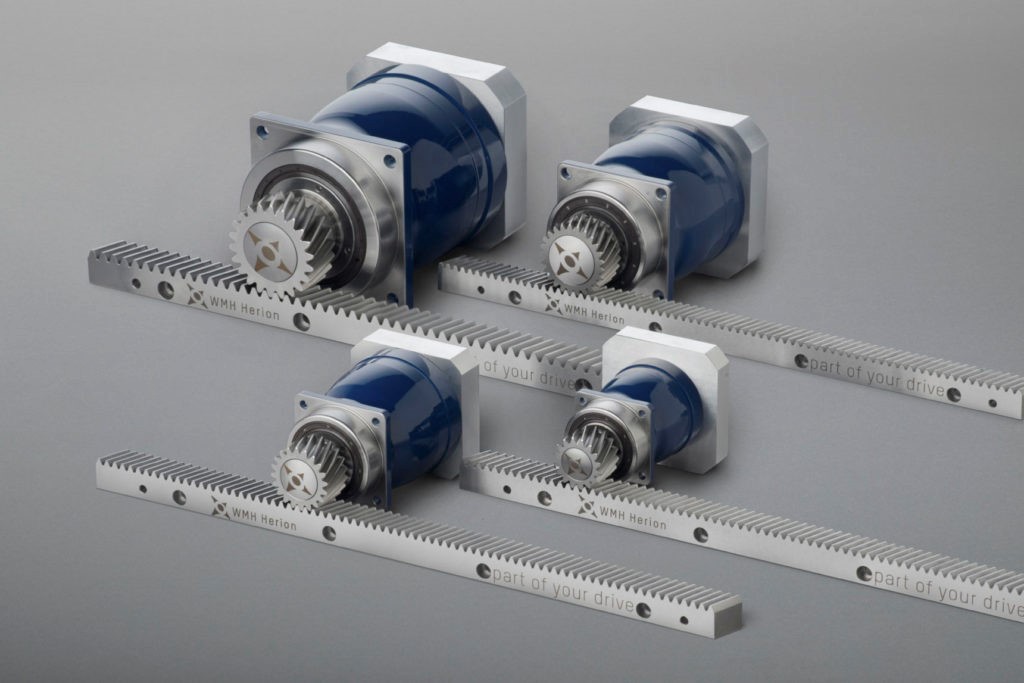

Очень часто зубчатые рейки и шестерни применяются в сборе с высокоточным планетарным редуктором японского производителя Nidec Shimpo, смонтированном на валу серводвигателя.

Например, при перемещении промышленного робота, который, как правило, устанавливается на рельсовых направляющих и каретках, которые воспринимают всю радиальную нагрузку, а в качестве его привода используется вышеупомянутая система, состоящая из серводвигателя, планетарного редуктора, зубчатой рейки и шестерни.

Также, данные системы находят применение в портальных фрезерных станках, в станках лазерной резки, в металлообрабатывающих станках и автоматических линиях с высокой динамикой.

Кроме того, данные линейные системы могут использоваться в виде одиночного привода или в виде системы «Master-Slave» в зависимости от стоящей перед данной системой задачи.

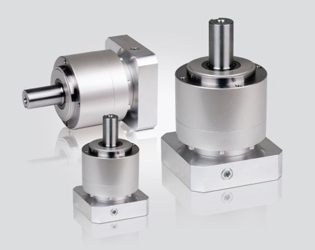

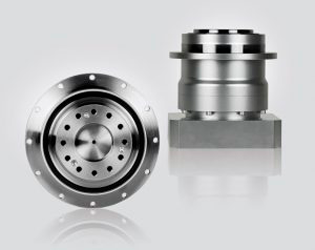

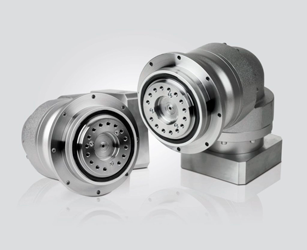

Планетарные редукторы Nidec Shimpo совместимы с любыми существующими на данные момент серводвигателями.

Для этого достаточно всего лишь подобрать необходимую серию планетарного редуктора, типоразмер, передаточное отношение и люфт, а также выбрать соответствующий фланец из конфигуратора или на стр. 426-431 каталога.

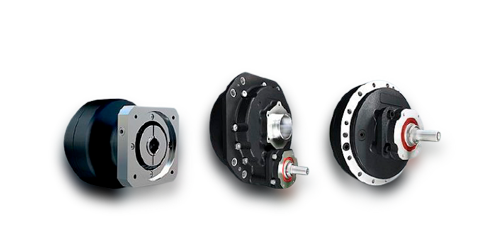

Планетарно-цевочные редукторы Nabtesco

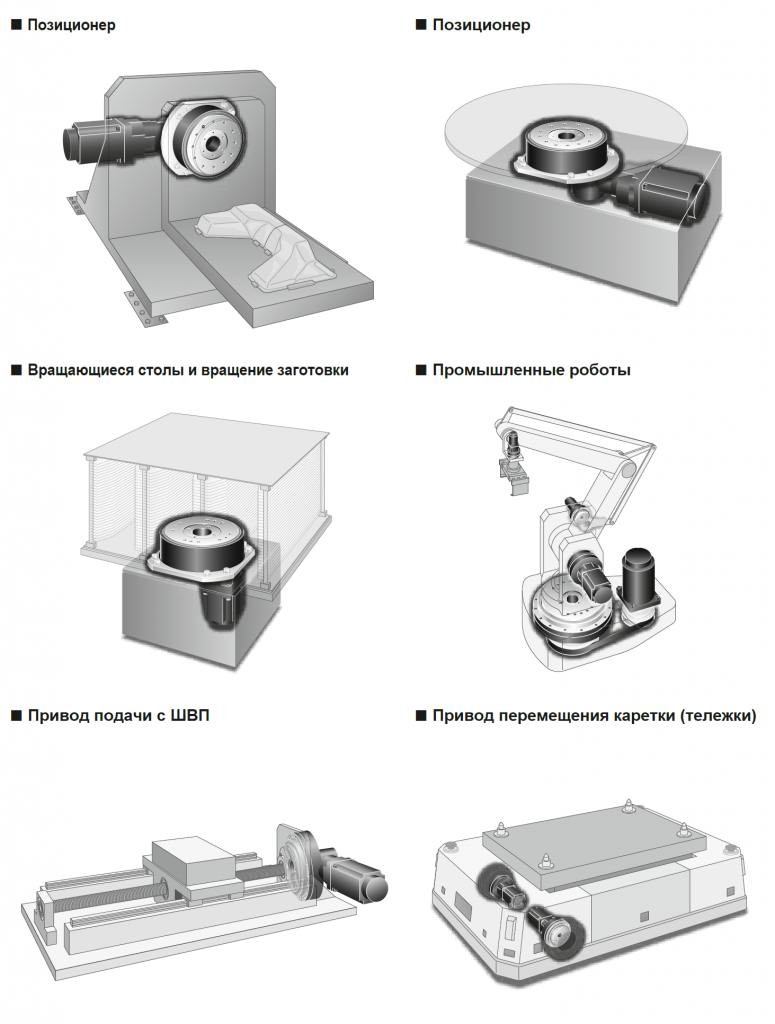

Также в нашей программе поставки присутствуют уникальные безлюфтовые планетарно-цевочные редукторы Nabtesco, использующиеся в тех случаях, когда требуется точное позиционирование, например – в промышленных роботах, позиционерах, медицинском оборудовании или антенно-поворотных устройствах. Они обладают рядом преимуществ, которые и определили их применение:

• Высокий передаваемый крутящий момент
• Широкий диапазон стандартных передаточных отношений, возможность использования нестандартного передаточного отношения
• Высокая точность (потери на упругую деформацию менее 1 угловой минуты)
• Низкий момент инерции и, как следствие, высокая динамика
• Стойкость к ударной нагрузке (до 500% от номинального крутящего момента) и вибрации
• Высокая жесткость
• Малый износ
• Большой ресурс
• Компактность

Планетарно-цевочные редукторы Nabtesco могут быть поставлены в виде базовых серий под доработку

В этом случае сам заказчик изготавливает необходимый ему моторный фланец, дорабатывает входной вал под нужный мотор, уплотняет редуктор и заправляет его смазкой, так и в виде готового к монтажу редуктора, например серии RH – для этого всего лишь нужно выбрать подходящий редуктор из базовых серий RV-N или RV-C и указать, какой будет установлен электродвигатель на входе.

Электродвигатель также может быть любым – серводвигатель, асинхронный электродвигатель, вентильный, шаговый или даже предварительный редуктор и мотор-редуктор…

Серия циклоидных редукторов RD-2

Кроме того, мы можем предложить и специальную адаптированную для работы совместно с серводвигателями серию циклоидных редукторов RD-2, которые могут быть:

• С прямым монтажом серводвигателя (серии RDS-E, RDS-C),
• С перпендикулярным монтажом серводвигателя (серии RDR-E и RDR-C)
• Со сплошным валом
• С полым валом, предназначенным для прокладки сквозь редукторов коммуникаций.

Для этого требуется выбрать всего лишь тип редуктора, его размер, передаточное отношение, а также адаптер с муфтой под серводвигатель и, при необходимости, переходную втулку.

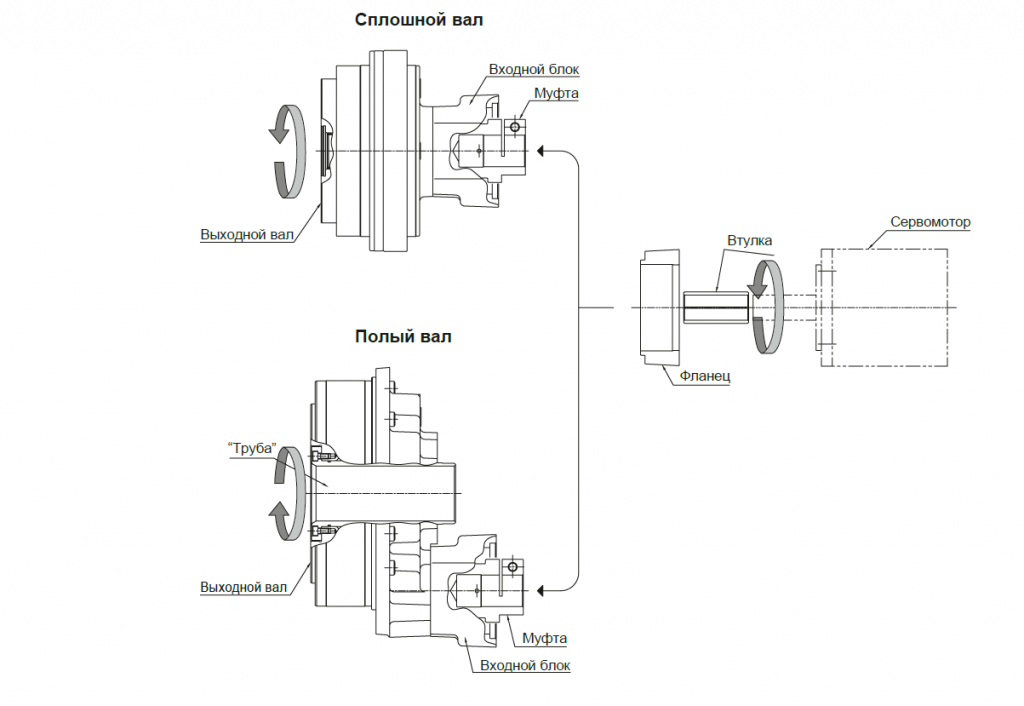

Принцип сборки редукторов
серии RDS:

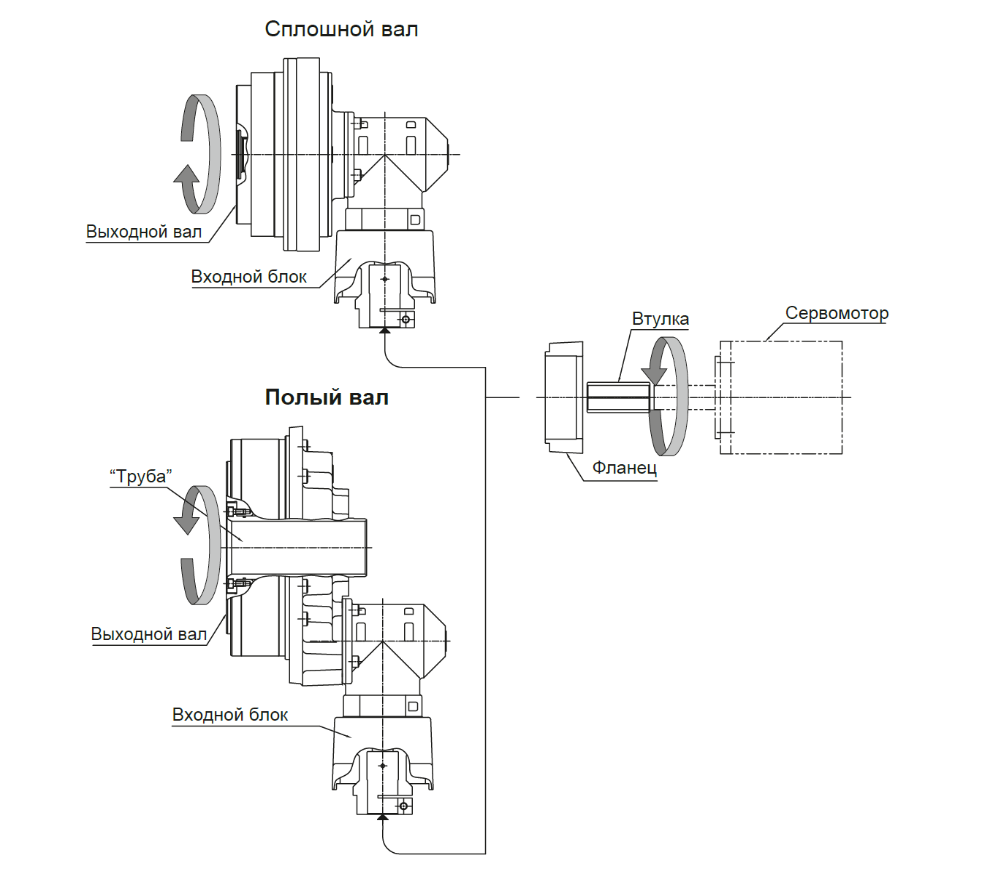

Принцип сборки редукторов
серии RDR:

Редукторы
Nidec-Graessner
(Германия)

Помимо планетарных серворедукторов Nidec Shimpo и циклоидных редукторов Nabtesco, мы также можем предложить высокоточные конические PowerGear, гипоидные редукторы DynaGear, а также гипоидно-цилиндрические редукторы KS TwinGear от ведущего производителя Германии Nidec-Graessner, заслужившего всемирную известность и признание за счет изготовления «глисоновского» конического зацепления (с круговым зубом) очень высокого качества.

Вот уже более 60 лет Graessner поставляет редукторы и зубчатые пары различным производителям оборудования, прежде всего там, где требуется высокая точность и надежность привода.

Редукторы PowerGear

Серия редукторов для серводвигателей PowerGear (Graessner) обладает следующими преимуществами:

• Номинальный до 10-18 угл. мин, пониженный до 5-12 угл. мин
• Номинальный крутящий момент: от 12 Нм до 7000 Нм
• Передаточные отношения: от 1:1 до 5:1
• Кол-во передаточных отношений в серии: 6
• Максимальная скорость вращения входного вала: до 7500 об/мин

Возможна поставка редуктора с фланцем под любой существующий на данный момент серводвигатель.

Серия гипоидных редукторов для серводвигателей
DynaGear

Серия гипоидных редукторов для серводвигателей DynaGear (Graessner)имеет отличительные особенности:

• Люфт: стандартный до 4 угл. Мин, пониженный до 2 угл. мин
• Номинальный крутящий момент: от 22 Нм до 1440 Нм
• Передаточные отношения: от 3:1 до 15:1 одноступенчатый, двухступенчатый до 150:1
• Кол-во передаточных отношений в серии: 18
• Максимальная скорость вращения входного вала: до 8000 об/мин

С помощью фланцев, оснащенных обжимной муфтой, редукторы серии DynaGear полностью совместимы со всеми существующими на данных момент серводвигателями, а также достигается низкий момент инерции.

Гипоидно-цилиндри-
ческие редукторы KS TwinGear

Гипоидно-цилиндрические редукторы KS TwinGear (Graessner) востребованы прежде всего в тех случаях, когда к приводу предъявляются такие требования, как высокая производительность, точность и высокая торсионная жесткость. Поэтому данные редукторы обладают следующими характеристиками:

• Люфт: до 4-6 угл. минут в зависимости от типоразмера
• Номинальный крутящий момент: до 7500 Нм
• Передаточные отношения: от 15:1 до 75:1
• Кол-во передаточных отношений в серии: 17
• Номинальная скорость вращения входного вала: до 8000 об/мин
