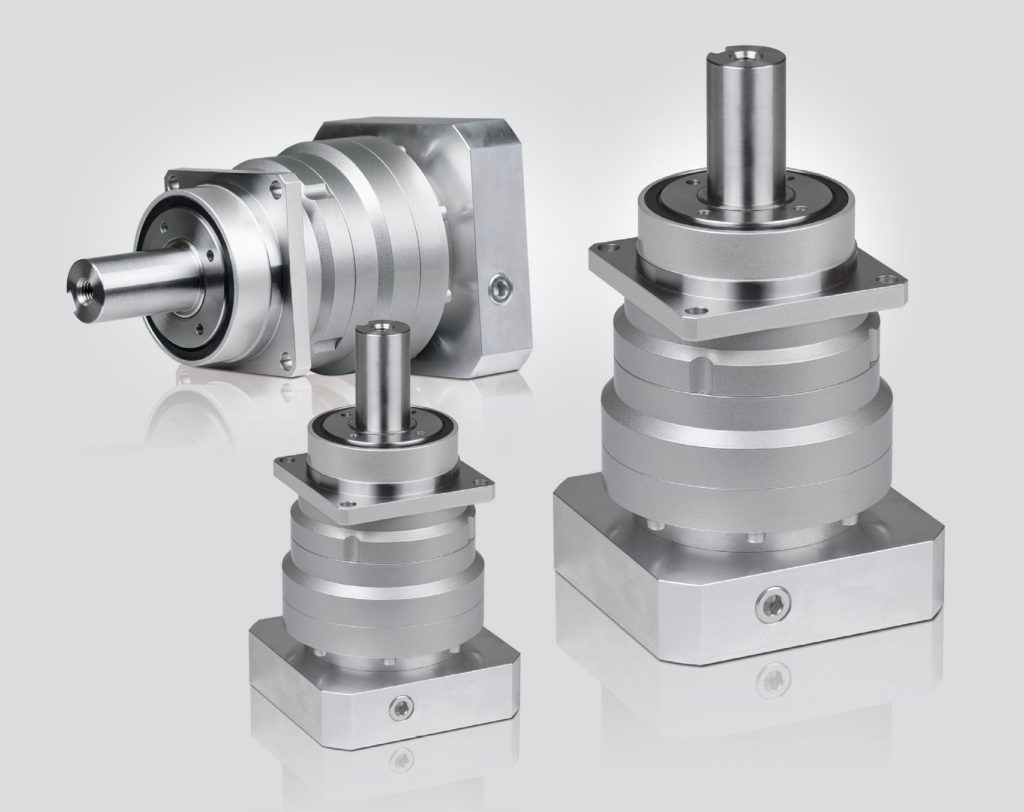

Планетарные серворедукторы Nidec Shimpo серии VRS
Тип редуктора
Соосный
Количество типоразмеров
7
Люфт
До 3 угл. мин
Номинальный крутящий момент
От 18 Нм до 2400 Нм
Передаточные отношения
От 3:1 до 100:1
Кол-во передаточных отношений в серии
23
Номинальная скорость вращения входного вала
От 1000 об/мин до 4000 об/мин (зависит от типоразмера)
Вес
От 0,6 кг до 89 кг
Типоразмерный ряд
Серия планетарных серворедукторов VRS: VRS - 060, VRS - 075, VRS - 100, VRS - 140, VRS - 180, VRS - 210, VRS - 240.
Описание
Серия высокоточных редукторов с коническими роликовыми подшипниками с высокой нагрузочной способностью.
Отличительные особенности серии VRS:
- Проверенное решение для высококлассного управления движением с высокими требованиями
- Превосходный вариант в случае возникновения тяжелой нагрузки на вал редуктора и непрерывного рабочего цикла
- Самый широкий ряд типоразмеров и передаточных отношений из доступных на рынке высокоточных планетарных редукторов
- Лучший в своем классе люфт – до 3 угловых минут
- Широкий ассортимент адаптеров для практически любого мотора обеспечивает точный и быстрый монтаж
- Редуктор заправлен смазкой на весь срок службы. Смазка с высокой вязкостью позволяет использовать редуктор в любом монтажном положении без опасения за ее утечку из редуктора.
- Способ крепления с помощь болтов соответствует стандартам отрасли
- Сборка в США
Характеристики
Размеры
Смотрите все размеры в Документации.
Документация
Медиа
Каталог типоразмеров
Планетарный серворедуктор Nidec Shimpo серии VRS — 060
Диаметр выходного вала:
16 мм
Номинальный крутящий момент:
до 45 Нм
Номинальная скорость вращения:
до 5500 об/мин
Максимальная скорость вращения:
до 8500 об/мин
Люфт:
не более 3 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRS — 075
Диаметр выходного вала:
22 мм
Номинальный крутящий момент:
до 118 Нм
Номинальная скорость вращения:
до 4500 об/мин
Максимальная скорость вращения:
до 8500 об/мин
Люфт:
не более 3 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRS — 100
Диаметр выходного вала:
32 мм
Номинальный крутящий момент:
до 280 Нм
Номинальная скорость вращения:
до 4200 об/мин
Максимальная скорость вращения:
до 6500 об/мин
Люфт:
не более 3 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRS — 140
Диаметр выходного вала:
40 мм
Номинальный крутящий момент:
до 590 Нм
Номинальная скорость вращения:
до 3900 об/мин
Максимальная скорость вращения:
до 6000 об/мин
Люфт:
не более 3 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRS — 180
Диаметр выходного вала:
55 мм
Номинальный крутящий момент:
до 1300 Нм
Номинальная скорость вращения:
до 3400 об/мин
Максимальная скорость вращения:
до 5000 об/мин
Люфт:
не более 3 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRS — 210
Диаметр выходного вала:
75 мм
Номинальный крутящий момент:
до 2000 Нм
Номинальная скорость вращения:
до 3000 об/мин
Максимальная скорость вращения:
до 4500 об/мин
Люфт:
не более 3 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRS — 240
Диаметр выходного вала:
85 мм
Номинальный крутящий момент:
до 3400 Нм
Номинальная скорость вращения:
до 2800 об/мин
Максимальная скорость вращения:
до 4500 об/мин
Люфт:
не более 3 угловых минут
По запросу
