Планетарный серворедуктор Nidec Shimpo серии VRS — 240
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Диаметр выходного вала:
85 мм
Номинальный крутящий момент:
до 3400 Нм
Номинальная скорость вращения:
до 2800 об/мин
Максимальная скорость вращения:
до 4500 об/мин
Люфт:
не более 3 угловых минут
Диаметр выходного вала:
85 мм
Номинальный крутящий момент:
до 3400 Нм
Номинальная скорость вращения:
до 2800 об/мин
Максимальная скорость вращения:
до 4500 об/мин
Люфт:
не более 3 угловых минут
[print-me alt=»click me to print» target = «.pri»]

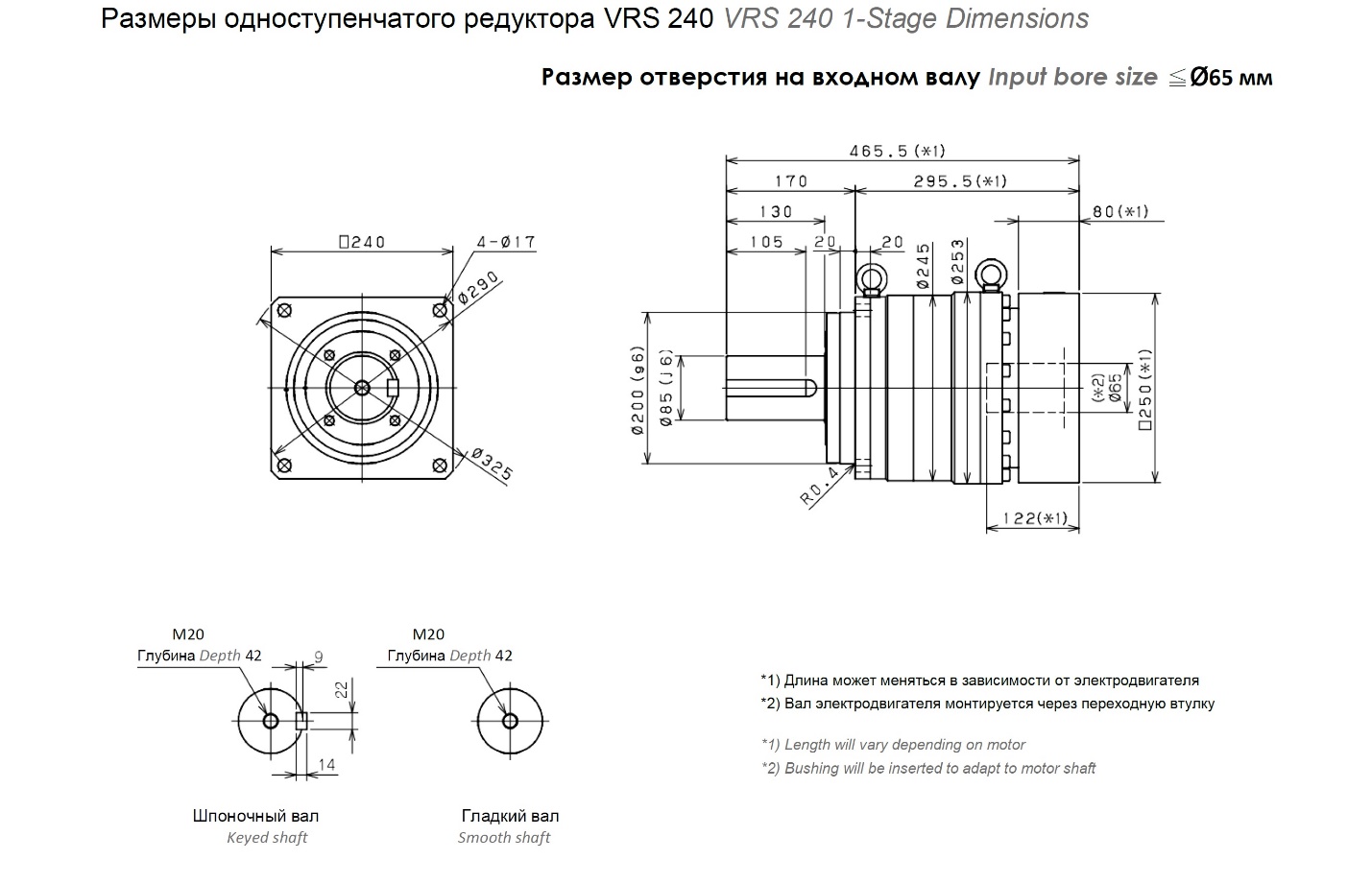

Характеристики одноступенчатого редуктора VRS-240
| Типоразмер | 240 | |||||||||
| Количество ступеней | 1-ступенчатый | |||||||||
| Передаточное отношение | Ед.изм. | Примечание | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 1600 | 2400 | 2400 | 2600 | 2700 | 2700 | 2700 | 2700 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 3300 | 5100 | 5100 | 4800 | 4800 | 4700 | 4200 | 3600 |
| Максимальный крутящий момент | [Нм] | ∗3 | 3800 | 5700 | 5700 | 5400 | 5400 | 5300 | 4700 | 4100 |
| Момент аварийного останова | [Нм] | ∗4 | 6000 | 8000 | 8000 | 8000 | 8000 | 8000 | 6000 | 6000 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 1000 | 1000 | 1200 | 1200 | 1500 | 1500 | 1700 | 1700 |
| Максимальная скорость входного вала | [1/мин] | ∗6 | 3000 | |||||||
| Момент холостого хода | [Нм] | ∗7 | 5,96 | |||||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 30000 | |||||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 27000 | |||||||
| Момент инерции(≤Ø 65) | [кгсм2] | 230 | 130 | 110 | 92 | 86 | 81 | 78 | 77 | |
| КПД | [%] | ∗11 | 97 | |||||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 550 | |||||||
| Люфт на выходном валу | [угл.мин] | — | ≤3 | |||||||
| Уровень шума | дБ[А] | ∗13 | ≤62 | |||||||
| Класс защиты | — | ∗14 | IP54(IP65) | |||||||
| Температура окружающего воздуха | [°C] | — | 0-40 | |||||||
| Допустимая температура корпуса | [°C] | — | 90 | |||||||
| Вес | [кг] | ∗15 | 85 | |||||||

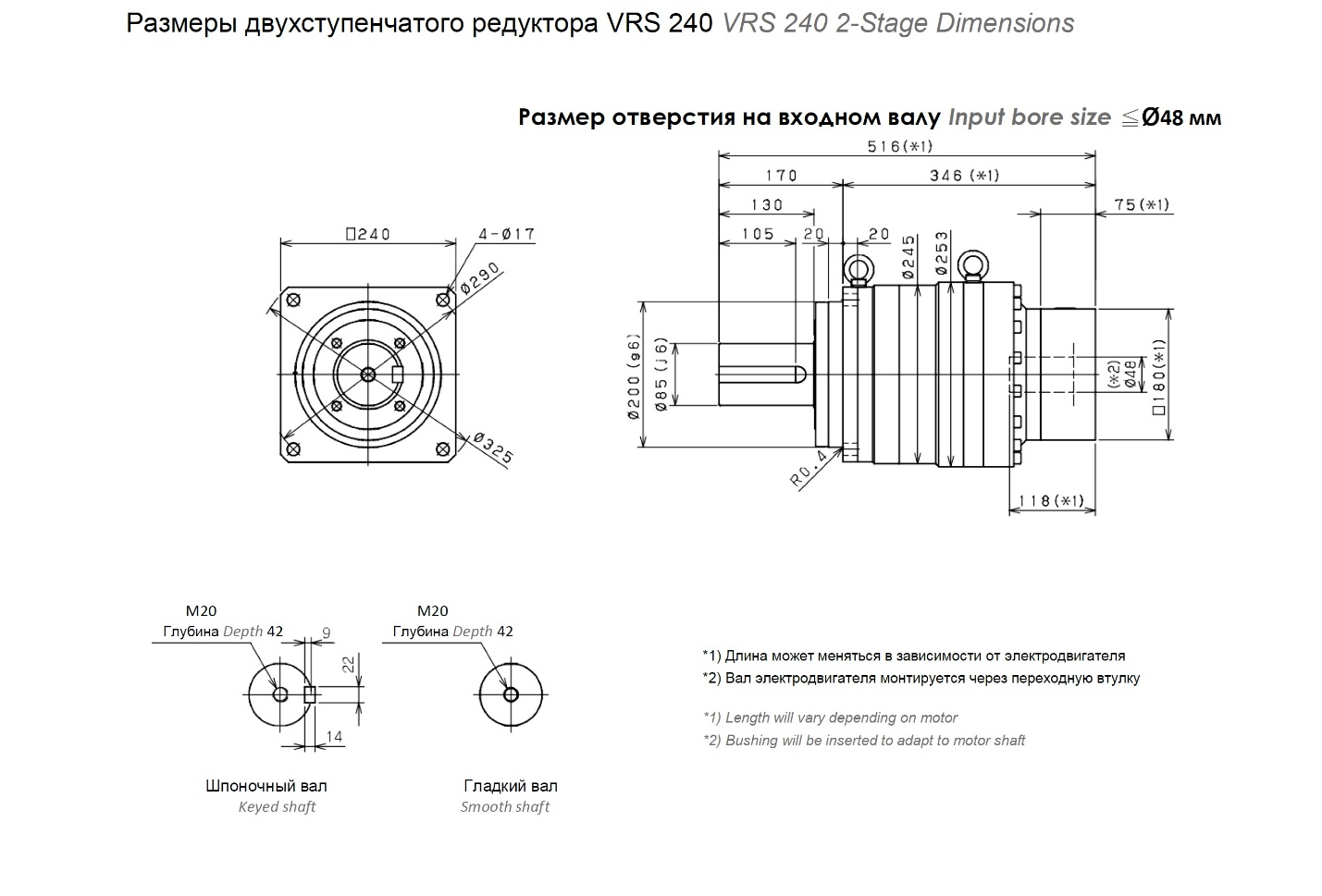

Характеристики двухступенчатого редуктора VRS-240
| Типоразмер | 240 | |||||||||
| Количество ступеней | 2-ступенчатый | |||||||||
| Передаточное отношение | Ед.изм. | Примечание | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 2000 | 2400 | 2600 | 3200 | 3400 | 2000 | 3400 | 3400 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 3300 | 5100 | 5100 | 5100 | 4900 | 3300 | 4900 | 5100 |
| Максимальный крутящий момент | [Нм] | ∗3 | 3300 | 5100 | 5100 | 5100 | 4900 | 3300 | 4900 | 5100 |
| Момент аварийного останова | [Нм] | ∗4 | 6000 | 8000 | 8000 | 8000 | 8000 | 6000 | 8000 | 8000 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 2000 | |||||||
| Максимальная скорость входного вала | [1/мин] | ∗6 | 4500 | |||||||
| Момент холостого хода | [Нм] | ∗7 | 1,28 | |||||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 30000 | |||||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 27000 | |||||||
| Момент инерции(≤Ø 38) | [кгсм2] | — | — | — | — | — | — | — | — | — |
| Момент инерции(≤Ø 48) | [кгсм2] | — | 47 | 55 | 45 | 44 | 52 | 32 | 43 | 31 |
| КПД | [%] | ∗11 | 92 | |||||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 550 | |||||||
| Люфт на выходном валу | [угл.мин] | — | ≤3 | |||||||
| Уровень шума | дБ[А] | ∗13 | ≤62 | |||||||
| Класс защиты | — | ∗14 | IP54(IP65) | |||||||
| Температура окружающего воздуха | [°C] | — | 0-40 | |||||||
| Допустимая температура корпуса | [°C] | — | 90 | |||||||
| Вес | [кг] | ∗15 | 89 | |||||||
| Типоразмер | 240 | ||||||||
| Количество ступеней | 2-ступенчатый | ||||||||
| Передаточное отношение | Ед.изм. | Примечание | 45 | 50 | 60 | 70 | 80 | 90 | 100 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 2000 | 3400 | 3400 | 3400 | 3400 | 2000 | 2000 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 2900 | 5100 | 4800 | 4900 | 3700 | 2900 | 2500 |
| Максимальный крутящий момент | [Нм] | ∗3 | 2900 | 5100 | 4800 | 4900 | 3700 | 2900 | 2500 |
| Момент аварийного останова | [Нм] | ∗4 | 6000 | 8000 | 8000 | 8000 | 8000 | 6000 | 6000 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 2000 | 2200 | 2200 | 2800 | 2800 | 2800 | 2800 |
| Максимальная скорость входного вала | [1/мин] | ∗6 | 4500 | ||||||
| Момент холостого хода | [Нм] | ∗7 | 1,28 | ||||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 30000 | ||||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 27000 | ||||||
| Момент инерции(≤Ø 38) | [кгсм2] | — | — | 14 | 13 | 13 | 13 | 13 | 13 |
| Момент инерции(≤Ø 48) | [кгсм2] | — | 43 | 31 | 31 | 31 | 31 | 31 | 31 |
| КПД | [%] | ∗11 | 92 | ||||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 550 | ||||||
| Люфт на выходном валу | [угл.мин] | — | ≤3 | ||||||
| Уровень шума | дБ[А] | ∗13 | ≤62 | ||||||
| Класс защиты | — | ∗14 | IP54(IP65) | ||||||
| Температура окружающего воздуха | [°C] | — | 0-40 | ||||||
| Допустимая температура корпуса | [°C] | — | 90 | ||||||
| Вес | [кг] | ∗15 | 89 | ||||||
*1) При номинальной скорости входного вала срок службы составляет 20 000 часов.
* 2) Максимальный крутящий момент при запуске или останове
* 3) Допустимы 10 000 циклов. Из расчета 10% максимальной радиальной нагрузки. Обратите внимание на коэффициент использования f0 на стр. 140.
* 4) Максимально допустимый крутящий момент для стрессовых нагрузок (Допускается 1000 раз в течение срока службы)
* 5) Средняя скорость входного вала.
* 6) Максимальная переменная скорость входного вала. Следует придерживаться допустимой рабочей температуры
* 7) Крутящий момент без нагрузки на входной вал при его номинальной скорости.
* 8) Максимальная радиальная нагрузка, которую может выдержать редуктор.
* 9) Максимальная осевая нагрузка, которую может выдержать редуктор.
* 10) Момент — это максимальная нагрузка на поверхность фланца выходного вала.
* 11) КПД при номинальном моменте на выходе
* 12) За исключением мертвого хода
* 13) Для получения информации об условиях испытаний и окружающей среды необходимо связаться с компанией ПРИВОДНАЯ МЕХНИКА, официальным дистрибьютором NIDEC GRAESSNER.
* 14) Степень IP65 (во влажных условиях) доступна дополнительно. Для получения подробной информации необходимо связаться с компанией ПРИВОДНАЯ МЕХНИКА, официальным дистрибьютором NIDEC GRAESSNER.
* 15) Вес может незначительно отличаться в зависимости от модели
