Характеристики
Диаметр выходного вала:
75 мм
Номинальный крутящий момент:
до 2000 Нм
Номинальная скорость вращения:
до 3000 об/мин
Максимальная скорость вращения:
до 4500 об/мин
Люфт:
не более 3 угловых минут
Диаметр выходного вала:
75 мм
Номинальный крутящий момент:
до 2000 Нм
Номинальная скорость вращения:
до 3000 об/мин
Максимальная скорость вращения:
до 4500 об/мин
Люфт:
не более 3 угловых минут
[print-me alt=»click me to print» target = «.pri»]

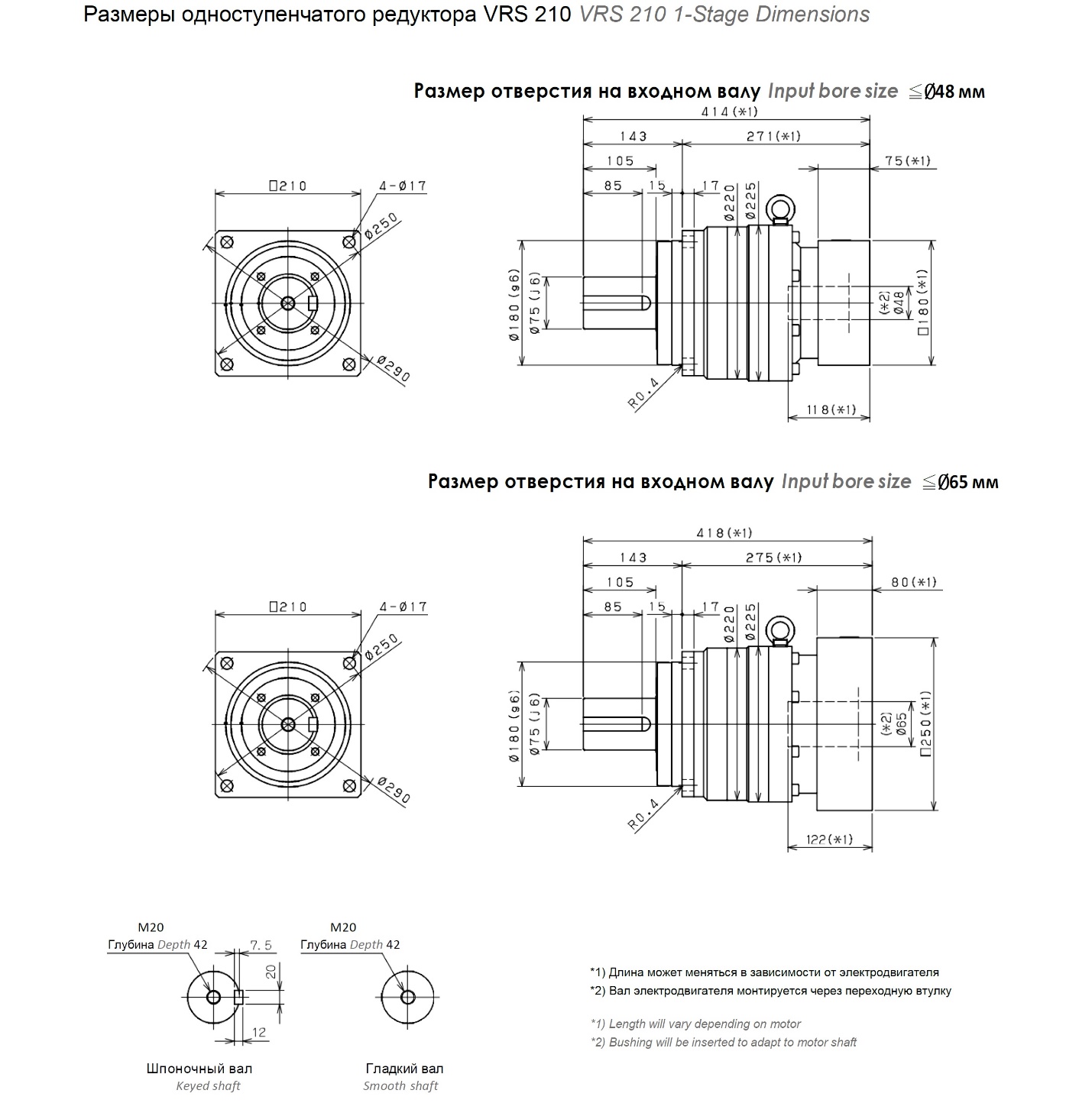

Характеристики одноступенчатого редуктора VRS-210
| Типоразмер | 210 | |||||||||
| Количество ступеней | 1-ступенчатый | |||||||||
| Передаточное отношение | Ед.изм. | Примечание | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 980 | 1400 | 1400 | 1600 | 1700 | 1700 | 1700 | 1700 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 2000 | 2900 | 2900 | 2900 | 2900 | 2900 | 2600 | 2200 |
| Максимальный крутящий момент | [Нм] | ∗3 | 2400 | 3700 | 3700 | 3500 | 3500 | 3400 | 3000 | 2700 |
| Момент аварийного останова | [Нм] | ∗4 | 4000 | 5000 | 5000 | 5000 | 5000 | 5000 | 4000 | 4000 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 1200 | 1200 | 1500 | 1500 | 1700 | 1700 | 2000 | 2000 |
| Максимальная скорость входного вала | [1/мин] | ∗6 | 3000 | |||||||
| Момент холостого хода | [Нм] | ∗7 | 2,92 | |||||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 24000 | |||||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 22000 | |||||||
| Момент инерции(≤Ø 48) | [кгсм2] | 110 | 55 | 42 | 36 | 33 | 31 | 29 | 28 | |
| Момент инерции(≤Ø 65) | 160 | 99 | 86 | 80 | 77 | 74 | 73 | 72 | ||
| КПД | [%] | ∗11 | 97 | |||||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 400 | |||||||
| Люфт на выходном валу | [угл.мин] | — | ≤3 | |||||||
| Уровень шума | дБ[А] | ∗13 | ≤61 | |||||||
| Класс защиты | — | ∗14 | IP54(IP65) | |||||||
| Температура окружающего воздуха | [°C] | — | 0-40 | |||||||
| Допустимая температура корпуса | [°C] | — | 90 | |||||||
| Вес | [кг] | ∗15 | 59 | |||||||

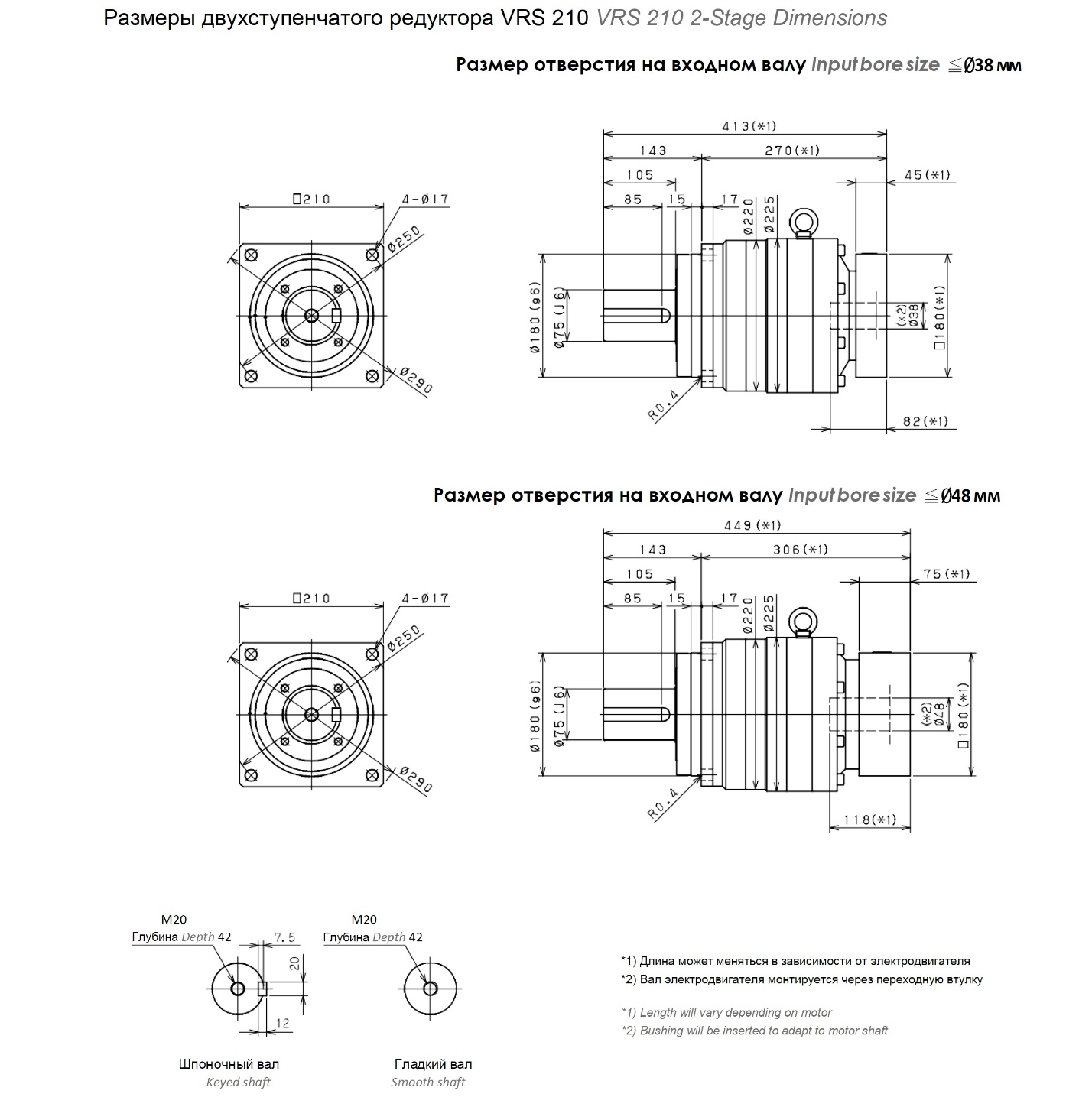

Характеристики двухступенчатого редуктора VRS-210
| Типоразмер | 210 | |||||||||
| Количество ступеней | 2-ступенчатый | |||||||||
| Передаточное отношение | Ед.изм. | Примечание | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 1100 | 1400 | 1500 | 1800 | 2000 | 1300 | 2000 | 2000 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 2000 | 2900 | 2900 | 2900 | 2900 | 2000 | 2900 | 2900 |
| Максимальный крутящий момент | [Нм] | ∗3 | 2000 | 2900 | 2900 | 2900 | 2900 | 2000 | 2900 | 2900 |
| Момент аварийного останова | [Нм] | ∗4 | 4000 | 5000 | 5000 | 5000 | 5000 | 4000 | 5000 | 5000 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 2200 | |||||||
| Максимальная скорость входного вала | [1/мин] | ∗6 | 4500 | |||||||
| Момент холостого хода | [Нм] | ∗7 | 1,14 | |||||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 24000 | |||||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 22000 | |||||||
| Момент инерции(≤Ø 28) | [кгсм2] | — | — | — | — | — | — | — | — | — |
| Момент инерции(≤Ø 38) | [кгсм2] | — | 20 | 24 | 19 | 18 | 23 | 12 | 18 | 12 |
| Момент инерции(≤Ø 48) | [кгсм2] | — | 34 | 39 | 33 | 33 | 38 | 26 | 32 | 26 |
| КПД | [%] | ∗11 | 92 | |||||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 400 | |||||||
| Люфт на выходном валу | [угл.мин] | — | ≤3 | |||||||
| Уровень шума | дБ[А] | ∗13 | ≤61 | |||||||
| Класс защиты | — | ∗14 | IP54(IP65) | |||||||
| Температура окружающего воздуха | [°C] | — | 0-40 | |||||||
| Допустимая температура корпуса | [°C] | — | 90 | |||||||
| Вес | [кг] | ∗15 | 60 | |||||||
| Типоразмер | 210 | ||||||||
| Количество ступеней | 2-ступенчатый | ||||||||
| Передаточное отношение | Ед.изм. | Примечание | 45 | 50 | 60 | 70 | 80 | 90 | 100 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 1300 | 2000 | 2000 | 2000 | 2000 | 1300 | 1300 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 1800 | 2900 | 2900 | 2900 | 2500 | 1800 | 1600 |
| Максимальный крутящий момент | [Нм] | ∗3 | 1800 | 2900 | 2900 | 2900 | 2500 | 1800 | 1600 |
| Момент аварийного останова | [Нм] | ∗4 | 4000 | 5000 | 5000 | 5000 | 5000 | 4000 | 4000 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 2200 | 2500 | 2500 | 3000 | 3000 | 3000 | 3000 |
| Максимальная скорость входного вала | [1/мин] | ∗6 | 4500 | ||||||
| Момент холостого хода | [Нм] | ∗7 | 1,14 | ||||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 24000 | ||||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 22000 | ||||||
| Момент инерции(≤Ø 28) | [кгсм2] | — | — | 4,7 | 4,7 | 4,6 | 4,6 | 4,6 | 4,6 |
| Момент инерции(≤Ø 38) | [кгсм2] | — | 18 | 12 | 11 | 11 | 11 | 11 | 11 |
| Момент инерции(≤Ø 48) | [кгсм2] | — | 32 | 26 | 26 | 26 | 26 | 26 | 26 |
| КПД | [%] | ∗11 | 92 | ||||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 400 | ||||||
| Люфт на выходном валу | [угл.мин] | — | ≤3 | ||||||
| Уровень шума | дБ[А] | ∗13 | ≤61 | ||||||
| Класс защиты | — | ∗14 | IP54(IP65) | ||||||
| Температура окружающего воздуха | [°C] | — | 0-40 | ||||||
| Допустимая температура корпуса | [°C] | — | 90 | ||||||
| Вес | [кг] | ∗15 | 60 | ||||||
*1) При номинальной скорости входного вала срок службы составляет 20 000 часов.
* 2) Максимальный крутящий момент при запуске или останове
* 3) Допустимы 10 000 циклов. Из расчета 10% максимальной радиальной нагрузки. Обратите внимание на коэффициент использования f0 на стр. 140.
* 4) Максимально допустимый крутящий момент для стрессовых нагрузок (Допускается 1000 раз в течение срока службы)
* 5) Средняя скорость входного вала.
* 6) Максимальная переменная скорость входного вала. Следует придерживаться допустимой рабочей температуры
* 7) Крутящий момент без нагрузки на входной вал при его номинальной скорости.
* 8) Максимальная радиальная нагрузка, которую может выдержать редуктор.
* 9) Максимальная осевая нагрузка, которую может выдержать редуктор.
* 10) Момент — это максимальная нагрузка на поверхность фланца выходного вала.
* 11) КПД при номинальном моменте на выходе
* 12) За исключением мертвого хода
* 13) Для получения информации об условиях испытаний и окружающей среды необходимо связаться с компанией ПРИВОДНАЯ МЕХНИКА, официальным дистрибьютором NIDEC GRAESSNER.
* 14) Степень IP65 (во влажных условиях) доступна дополнительно. Для получения подробной информации необходимо связаться с компанией ПРИВОДНАЯ МЕХНИКА, официальным дистрибьютором NIDEC GRAESSNER.
* 15) Вес может незначительно отличаться в зависимости от модели
