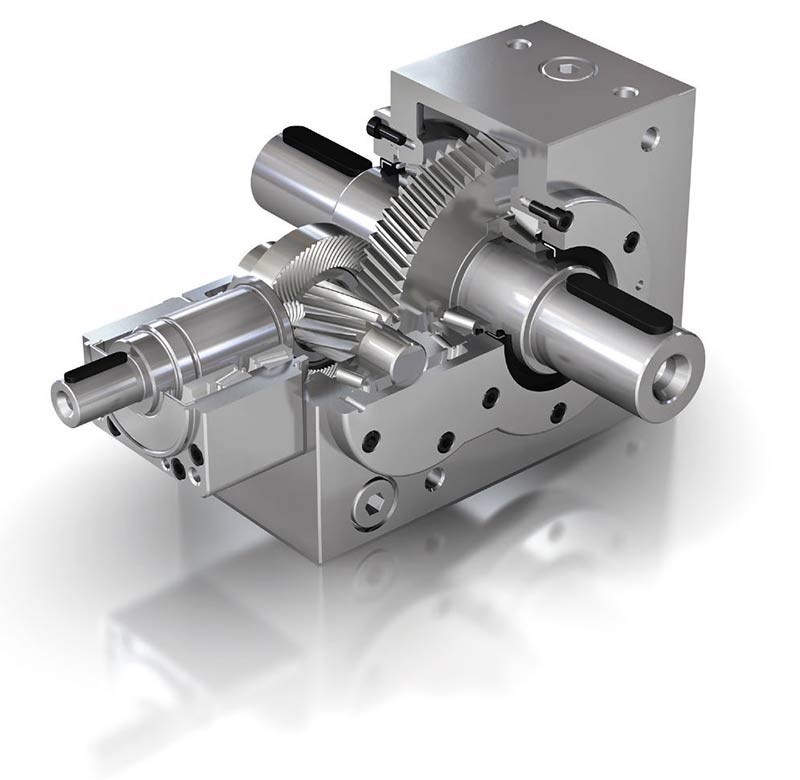

Коническо-цилиндрический серворедуктор Graessner KS TwinGear
Тип редуктора
Гипоидно-цилиндрический
Количество типоразмеров
8
Люфт
До 4-6 угл. минут в зависимости от типоразмера
Номинальный крутящий момент
До 7500 Нм
Передаточные отношения
От 15:1 до 75:1
Кол-во передаточных отношений в серии
17
Номинальная скорость вращения входного вала
До 8000 об/мин
Вес
От 10 кг до 300 кг
Типоразмерный ряд
Конфигурация базовая: KS10; KS20; KS30; KS35; KS40; KS50; KS60; KS70.
Описание
Использование коническо-цилиндрического редуктора KS TwinGear позволяет достичь высокой производительности и точности. Это двухступенчатый редуктор, для которого доступно передаточное отношение до 75:1. За счет преимуществ его конструкции, а также компактности, он подходит для широкого спектра применений. Высокая точность передачи обеспечивается за счет высокой торсионной жесткости и низкого люфта.
Основные характеристики редуктора серии KS TwinGear:
- Высокая точность исполнения всех компонентов редуктора
- Превосходно подходит для высокой скорости входного вала
- Чрезвычайно компактная конструкция
- Двигатель можно устанавливать напрямую или с помощью муфты
- Высокая торсионная жесткость
- Высокий крутящий момент
- Очень низкий уровень шума за счет использования гипоидных зубчатых колес
Варианты исполнения входного вала:
- Сплошной входной вал
- Сплошной входной вал c обжимной муфтой и переходником
- Полый входной вал со шпоночным пазом и фланцем
Варианты исполнения выходного вала:
- Сплошной выходной вал на 1 или 2 стороны
- Полый выходной вал со шпоночным пазом
- Удлиненный полый выходной вал под обжимную муфту
Характеристики
Размеры
Смотрите все размеры в Документации
