Винтовой домкрат серии Aleph из технополимера N 630

Преобразователи частоты и устройства плавного пуска
Устройство плавного пуска серии HRS1500
Частотно-регулируемый привод серии HV610
Частотно-регилируемый привод серии HV480
Частотно-регулируемый привод серии HV100
Миниатюрный частотно-регулируемый привод серии HV10

Характеристики

Артикул: 15387

Динамическая нагрузка номинальная:

10 кН

Статистическая нагрузка номинальная:

18 кН

Винт:

трапецеидальный 30x6 мм

Макс. скорость входного вала:

1800 об/мин

Корпус:

Технополимер

Вес корпуса:

2,7 кг

Больше информации...

Оставить заявку

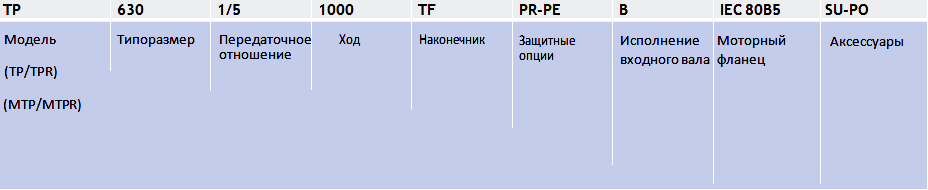

Структура Обозначения

Характеристики

Размеры

Документация

Динамическая нагрузка номинальная:

10 кН

Статистическая нагрузка номинальная:

18 кН

Винт:

трапецеидальный 30x6 мм

Макс. скорость входного вала:

1800 об/мин

Корпус:

Технополимер

Вес корпуса:

2,7 кг

[print-me alt=»click me to print» target = «.pri»]

Характеристики Винтового домкрата серии Aleph из технополимера N 630

Ratio 1/5
Load [daN]		1000		750		500		250
Worm screw rotation speed ω_v[rpm]	Threaded spindle rotation speed v[mm/min]	P_i [kW]	M_tv [daNm]	P_i [kW]	M_tv [daNm]	P_i [kW]	M_tv [daNm]	P_i [kW]	M_tv [daNm]
1500	1800	0.98	0.64	0.74	0.48	0.49	0.32	0.25	0.17
1000	1200	0.65	0.64	0.49	0.48	0.33	0.32	0.17	0.17
750	900	0.49	0.64	0.37	0.48	0.25	0.32	0.13	0.17
500	600	0.33	0.64	0.25	0.48	0.17	0.32	0.10	0.17
300	360	0.20	0.64	0.15	0.48	0.10	0.32	0.10	0.17
100	120	0.10	0.64	0.10	0.48	0.10	0.32	0.10	0.17
50	60	0.10	0.64	0.10	0.48	0.10	0.32	0.10	0.17

Ratio 1/10
Load [daN]		1000		750		500		250
Worm screw rotation speed ω_v[rpm]	Threaded spindle rotation speed v[mm/min]	P_i [kW]	M_tv [daNm]	P_i [kW]	M_tv [daNm]	P_i [kW]	M_tv [daNm]	P_i [kW]	M_tv [daNm]
1500	900	0.57	0.37	0.43	0.28	0.29	0.19	0.16	0.10
1000	600	0.38	0.37	0.29	0.28	0.20	0.19	0.10	0.10
750	450	0.29	0.37	0.22	0.28	0.15	0.19	0.10	0.10
500	300	0.19	0.37	0.15	0.28	0.10	0.19	0.10	0.10
300	180	0.12	0.37	0.10	0.28	0.10	0.19	0.10	0.10
100	60	0.10	0.37	0.10	0.28	0.10	0.19	0.10	0.10
50	30	0.10	0.37	0.10	0.28	0.10	0.19	0.10	0.10

Ratio 1/30
Load [daN]		1000		750		500		250
Worm screw rotation speed ω_v[rpm]	Threaded spindle rotation speed v[mm/min]	P_i [kW]	M_tv [daNm]	P_i [kW]	M_tv [daNm]	P_i [kW]	M_tv [daNm]	P_i [kW]	M_tv [daNm]
1500	300	0.28	0.18	0.22	0.14	0.14	0.09	0.07	0.05
1000	200	0.19	0.18	0.14	0.14	0.10	0.09	0.07	0.05
750	150	0.14	0.18	0.11	0.14	0.07	0.09	0.07	0.05
500	100	0.10	0.18	0.07	0.14	0.07	0.09	0.07	0.05
300	60	0.07	0.18	0.07	0.14	0.07	0.09	0.07	0.05
100	20	0.07	0.18	0.07	0.14	0.07	0.09	0.07	0.05
50	10	0.07	0.18	0.07	0.14	0.07	0.09	0.07	0.05

[print-me alt=»click me to print» target = «.print»]

Размеры Винтового домкрата серии Aleph из технополимера N 630

Домкрат с перемещающимся винтом (серия TP).

Модели TP — XTP
Размер	420	630	740
A	150	206	270
A1	100	126	160
A2	80	102	130
A3	10	12	15
A4	7.5	12	15
A6	99	125	159
B	4x4x20	6x6x30	8x7x40
C1	15	20	25
d ∅ j6	12	20	25
D ∅	20×4	30×6	40×7
D1 ∅	43	59	69
D2 ∅	44	60	70
D3 ∅	52	56	80
E	100	155	195
E1	85	131	165
E2	32.5	45	50
E3	37.5	60	75
F ∅	9	11	13
F1	M6x10	M6x10	M8x10
F4	M5x10	M6x12	M8x15
H	30	50	70
L	25	40	55
M[°]	30	45	30
S	70	90	120
S1	35	45	60
S2	20	25	35

Домкрат с перемещающейся гайкой (серия TPR)

Модели TPR — XTPR
Размер	420	630	740
A	150	206	270
A1	100	126	160
A2	80	102	130
A3	10	12	15
A4	7.5	12	15
A6	99	125	159
B	4x4x20	6x6x30	8x7x40
C1	15	20	25
d ∅ j6	12	20	25
D ∅	20×4	30×6	40×7
D1 ∅	43	59	69
D2 ∅	44	60	70
D3 ∅	52	56	80
D4 ∅	45	64	78
D5 ∅	60	80	96
E	100	155	195
E1	85	131	165
E2	32.5	45	50
E3	37.5	60	75
F ∅	9	11	13
F1	M6x10	M6x10	M8x10
F3 (4 holes)	9	7	9
F4	M5x10	M6x12	M8x15
H	30	50	70
L	25	40	55
M[°]	30	45	30
S	70	90	120
S1	35	45	60
S2	20	25	35
S4	12	14	16
S5	45	48	75
S7	125	160	215
S8	60	68	100
