Винтовой домкрат с шарико-винтовой передачей Unimec K-88
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Артикул:
15368
Динамическая нагрузка номинальная:
75 кН
Винт:
ШВП 16х5 – 80х20 мм
Макс. скорость входного вала:
3000 об/мин
Корпус:
серый чугун GJL 250 (EN 1561:2011) с обработкой всех граней
Вес:
40 кг

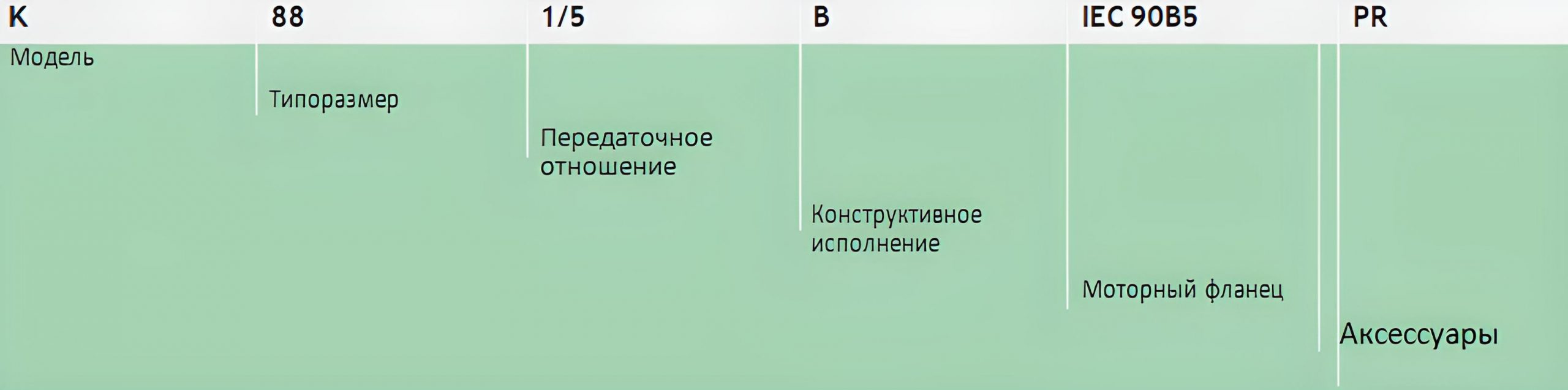

Структура Обозначения
Характеристики
Размеры
Документация
Динамическая нагрузка номинальная:
75 кН
Винт:
ШВП 16х5 – 80х20 мм
Макс. скорость входного вала:
3000 об/мин
Корпус:
серый чугун GJL 250 (EN 1561:2011) с обработкой всех граней
Вес:
40 кг
Характеристики Винтового домкрата с шарико-винтовой передачей Unimec K-88
| Размер 88 | |||||||
| Load [daN] | 7500 | 5000 | 4000 | 2000 | 1000 | 500 | 200 |
| Spinde translation speed [mm/min] | Pi[kW] | Pi[kW] | Pi[kW] | Pi[kW] | Pi[kW] | Pi[kW] | Pi[kW] |
| 24000 | — | — | — | — | 6.67 | 3.34 | 1.33 |
| 20000 | — | — | — | — | 5.61 | 2.8 | 1.12 |
| 15000 | — | — | — | 8.47 | 4.17 | 2.09 | 0.83 |
| 10000 | — | — | — | 5.70 | 2.80 | 1.40 | 0.56 |
| 5000 | — | — | 5.85 | 2.91 | 1.44 | 0.71 | 0.28 |
| 1000 | 2.3 | 1.56 | 1.22 | 0.62 | 0.30 | 0.15 | 0.07 |
| 500 | 1.20 | 0.78 | 0.63 | 0.32 | 0.15 | 0.08 | 0.07 |
[print-me alt=»click me to print» target = «.print»]
Размеры Винтового домкрата с шарико-винтовой передачей Unimec K-88
| Модель K | |||
| Размер | 59 | 88 | 117 |
| A | 220 | 300 | 360 |
| A1 | 140 | 200 | 240 |
| A2 | 116 | 174 | 200 |
| A3 | 12 | 13 | 20 |
| B | 6x6x30 | 8x7x40 | 8x7x50 |
| d ∅ h7 | 20 | 25 | 30 |
| D ∅ H7 | 48 | 72 | 105 |
| D1 ∅ | 85 | 130 | 170 |
| D2 ∅ | 140 | 200 | 239 |
| D3 ∅ | 59 | 90 | 124 |
| D4 ∅ | 96 | 143 | 182 |
| D5 ∅ | 68 | 86 | 100 |
| E | 175 | 238 | 310 |
| E1 | 151 | 212 | 270 |
| E2 | 46 | 50 | 73 |
| E3 | 70 | 100 | 120 |
| F ∅ | 10,25 | 12 | 17,5 |
| F1 | M12 | M14 | M20 |
| F2 | 30 | 40 | 40 |
| F3 (6 holes) | M6x14 | M10x25 | M12x25 |
| F4 (4 holes) | M6x9 | M6x10 | M6x10 |
| F5 | M6x12 | M8x15 | M10x18 |
| F6 (4 holes) | M6x12 | M8x16 | M10x18 |
| G | 118 | 148 | 174 |
| G1 | 40 | 50 | 55 |
| G2 | 1 | 1 | 3 |
| G3 | 38 | 48 | 64 |
| H | 59 | 88 | 117 |
| L | 40 | 50 | 60 |
| M[°] | 45 | 30 | 45 |
| S | 112 | 138 | 165 |
| S1 | 60 | 75 | 90 |
| S2 | 52 | 63 | 75 |
| S3 | 8 | 12 | 15 |
| S4 | 120 | 150 | 180 |
| T | 50,3 | 74,3 | 107,8 |
| U | 5 | 5 | 6 |
