Винтовой домкрат с шарико-винтовой передачей Unimec K-59
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Артикул:
15361
Динамическая нагрузка номинальная:
40 кН
Винт:
ШВП 16х5 – 40х40 мм
Макс. скорость входного вала:
3000 об/мин
Корпус:
серый чугун GJL 250 (EN 1561:2011) с обработкой всех граней
Вес:
15 кг

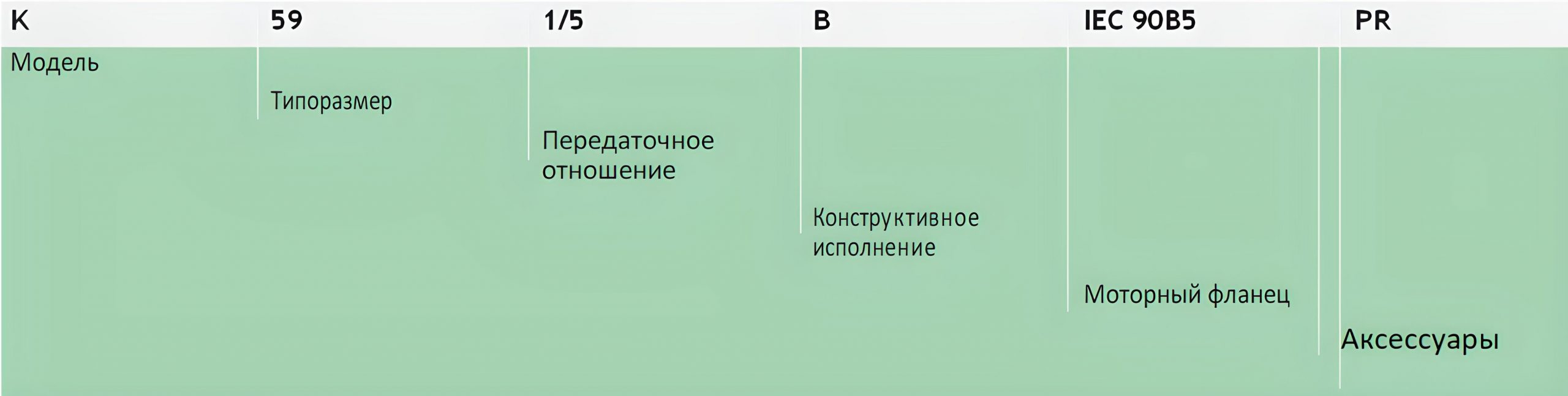

Структура Обозначения
Характеристики
Размеры
Документация
Динамическая нагрузка номинальная:
40 кН
Винт:
ШВП 16х5 – 40х40 мм
Макс. скорость входного вала:
3000 об/мин
Корпус:
серый чугун GJL 250 (EN 1561:2011) с обработкой всех граней
Вес:
15 кг
Характеристики Винтового домкрата с шарико-винтовой передачей Unimec K-59
| Размер 59 | |||||||
| Load [daN] | 4000 | 2000 | 1000 | 700 | 500 | 100 | 50 |
| Spinde translation speed [mm/min] | Pi[kW] | Pi[kW] | Pi[kW] | Pi[kW] | Pi[kW] | Pi[kW] | Pi[kW] |
| 24000 | — | — | 6,77 | 4,73 | 3,50 | 0,70 | 0,35 |
| 20000 | — | — | 5,64 | 3,94 | 2,81 | 0,56 | 0,28 |
| 15000 | — | — | 4,22 | 2,95 | 2,11 | 0,42 | 0,21 |
| 10000 | — | 5,73 | 2,84 | 1,97 | 1,41 | 0,28 | 0,14 |
| 5000 | — | 2,92 | 1,44 | 1,00 | 0,71 | 0,14 | 0,07 |
| 1000 | 1,24 | 0,63 | 0,30 | 0,21 | 0,15 | 0,07 | 0,07 |
| 500 | 0,70 | 0,32 | 0,15 | 0,11 | 0,07 | 0,07 | 0,07 |
[print-me alt=»click me to print» target = «.print»]

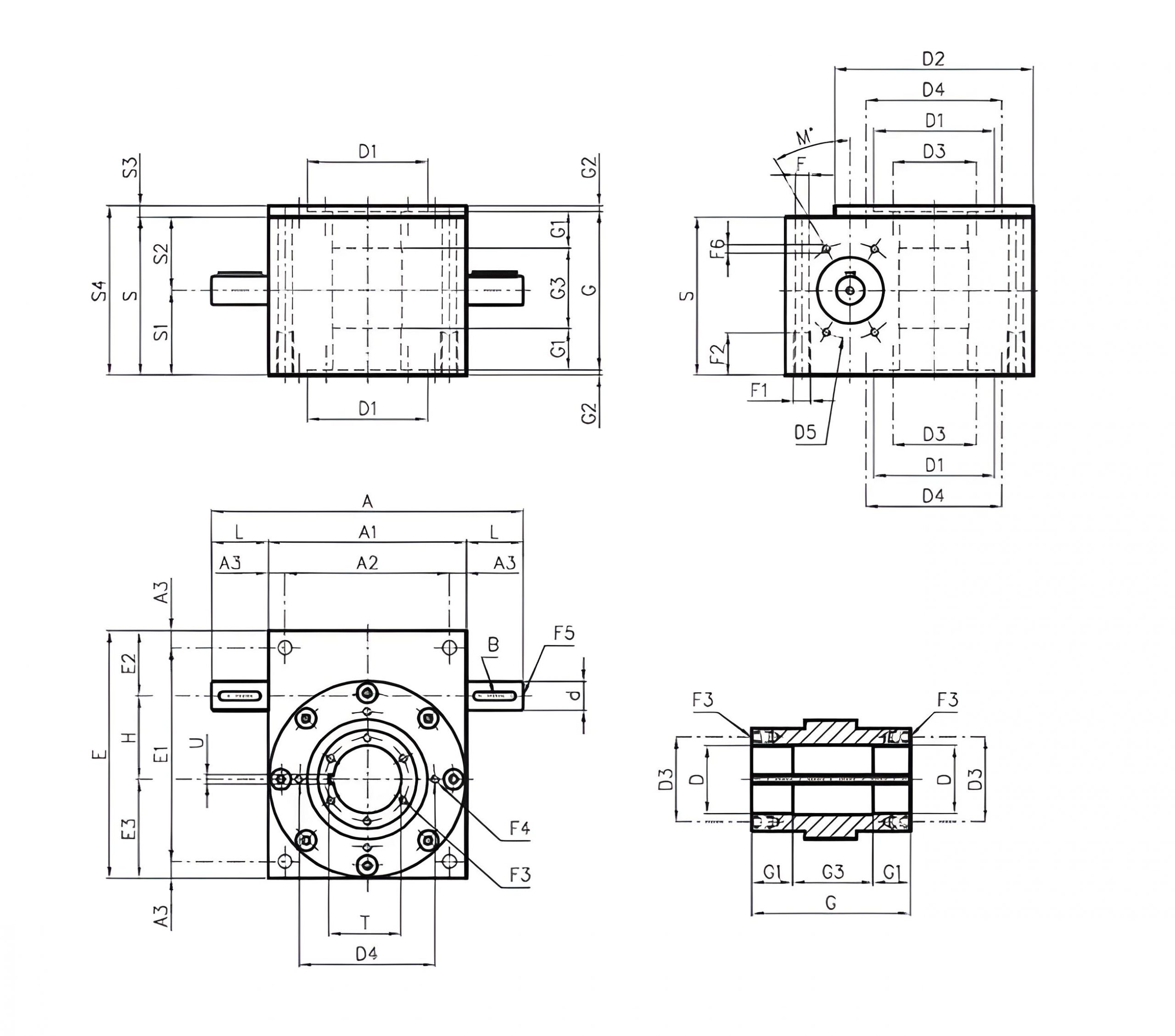

Размеры Винтового домкрата с шарико-винтовой передачей Unimec K-59
| Модель K | |||
| Размер | 59 | 88 | 117 |
| A | 220 | 300 | 360 |
| A1 | 140 | 200 | 240 |
| A2 | 116 | 174 | 200 |
| A3 | 12 | 13 | 20 |
| B | 6x6x30 | 8x7x40 | 8x7x50 |
| d ∅ h7 | 20 | 25 | 30 |
| D ∅ H7 | 48 | 72 | 105 |
| D1 ∅ | 85 | 130 | 170 |
| D2 ∅ | 140 | 200 | 239 |
| D3 ∅ | 59 | 90 | 124 |
| D4 ∅ | 96 | 143 | 182 |
| D5 ∅ | 68 | 86 | 100 |
| E | 175 | 238 | 310 |
| E1 | 151 | 212 | 270 |
| E2 | 46 | 50 | 73 |
| E3 | 70 | 100 | 120 |
| F ∅ | 10,25 | 12 | 17,5 |
| F1 | M12 | M14 | M20 |
| F2 | 30 | 40 | 40 |
| F3 (6 holes) | M6x14 | M10x25 | M12x25 |
| F4 (4 holes) | M6x9 | M6x10 | M6x10 |
| F5 | M6x12 | M8x15 | M10x18 |
| F6 (4 holes) | M6x12 | M8x16 | M10x18 |
| G | 118 | 148 | 174 |
| G1 | 40 | 50 | 55 |
| G2 | 1 | 1 | 3 |
| G3 | 38 | 48 | 64 |
| H | 59 | 88 | 117 |
| L | 40 | 50 | 60 |
| M[°] | 45 | 30 | 45 |
| S | 112 | 138 | 165 |
| S1 | 60 | 75 | 90 |
| S2 | 52 | 63 | 75 |
| S3 | 8 | 12 | 15 |
| S4 | 120 | 150 | 180 |
| T | 50,3 | 74,3 | 107,8 |
| U | 5 | 5 | 6 |
