Соосный цилиндрический мотор-редуктор JRT R97
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Крутящий момент:
До 3000 Нм
Передаваемая мощность:
До 30 кВт
Диаметр вала:
60 мм
Крутящий момент:
До 3000 Нм
Передаваемая мощность:
До 30 кВт
Диаметр вала:
60 мм
Таблицы выбора мотор-редуктора.
Для просмотра характеристик всех мотор-редукторов нажмите кнопку «Далее» .
Характеристики Соосного цилиндрического мотор-редуктора JRT R97
| i | na
[об / мин] |
Mamax
[Нм] |
FRa
[Н] |
AD |
| 3 ступени | ||||
| 289.74 | 4.8 | 3000 | 19800 | AD3 |
| 255.71 | 5.5 | 3000 | 19800 | |
| 241.25 | 5.8 | 3000 | 19800 | |
| 216.28 | 6.5 | 3000 | 19800 | |
| 186.30 | 7.5 | 3000 | 19800 | |
| 170.02 | 8.2 | 3000 | 19800 | |
| 150.78 | 9.3 | 3000 | 19800 | |
| 126.75 | 11 | 3000 | 19800 | |
| 116.48 | 12 | 3000 | 19800 | |
| 103.44 | 14 | 3000 | 19800 | |
| 92.48 | 15 | 3000 | 19800 | |
| 83.15 | 17 | 3000 | 19800 | |
| 72.17 | 19 | 3000 | 19800 | |
| 65.21 | 21 | 3000 | 19800 | |
| 59.92 | 22 | 3000 | 19800 | |
| 53.21 | 26 | 3000 | 19800 | |
| 47.58 | 29 | 3000 | 19800 | AD4 |
| 42.78 | 33 | 3000 | 19800 | |
| 37.13 | 38 | 3000 | 18600 | |
| 33.25 | 42 | 2890 | 17900 | |
| 27.58 | 51 | 2670 | 16900 | |
| 2 ступени | ||||
| 32.05 | 44 | 2560 | 10600 | AD4 |
| 27.19 | 51 | 2560 | 8380 | |
| 25.03 | 56 | 2830 | 15900 | AD5 |
| 22.37 | 63 | 2720 | 15300 | |
| 20.14 | 70 | 2610 | 14800 | |
| 18.24 | 77 | 2500 | 14400 | |
| 16.17 | 87 | 2400 | 13800 | |
| 14.62 | 96 | 2300 | 13400 | |
| 12.39 | 113 | 2190 | 12700 | |
| 10.83 | 129 | 2090 | 12100 | |
| 9.29 | 151 | 2030 | 12200 | |
| 8.39 | 167 | 2030 | 11700 | |
| 7.12 | 197 | 2000 | 10900 | |
| 6.21 | 225 | 1890 | 10500 | |
| 5.20 | 269 | 1780 | 9850 | AD6 |
| 4.5 | 311 | 1630 | 9500 | |
[print-me alt=»click me to print» target = «.press»]

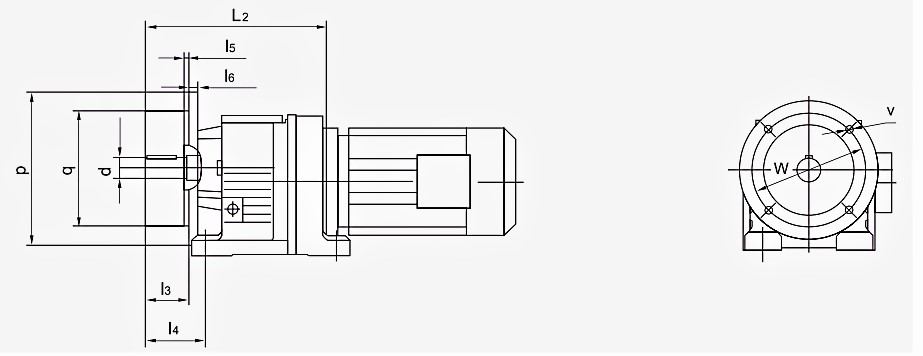

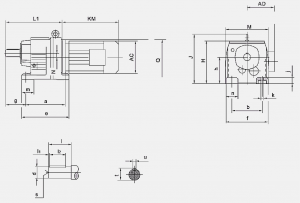

JRTR17.. ~ JRTR167..
| Тип | a
b |
e
f |
g | h | j | k | m
n |
d | | | |1
|2 |
s | t
u |
H | J | L1
M |
N | Q |
| JRTF97 | 310
250 |
365
340 |
160 | 225-0.5 | 55 | 22 | 100
90 |
60m6 | 120 | 5
110 |
M20 | 64
38 |
368 | 418 | 440
348 |
10.2 | 300 |

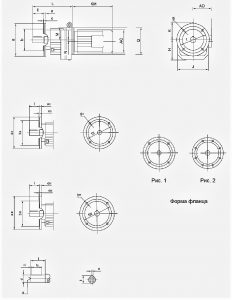

JRTRF17..~JRTRF167..
| Тип | Форма
фланца |
a
a II a III |
b
b II b III |
c
c II c III |
e
e II e III |
f
f II f III |
g
g II g III |
H
J K |
L
M N |
Q |
| JRTF97.. | Рис.1
Рис.2 |
350
450 / |
250h6
350h6 / |
5
5 / |
18
22 / |
300
400 / |
17.5
17.5 / |
230
348 193 |
440
144 10.2 |
300 |
Размеры вала:
| d | | | |1
|2 |
s | t
u |
|
| JRTRF97 | 60m6 | 120 | 5
110 |
M20 | 64
18 |

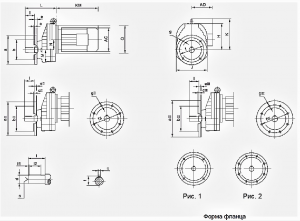

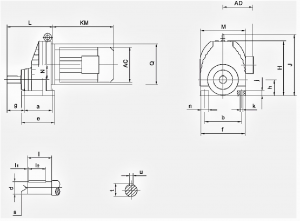

JRTRX57..~JRTRX107..
Размеры вала:
| Тип | d | | | |1
|2 |
s | t
u |
| JRTRX97 | 50k6 | 100 | 10
80 |
M16 | 53.5
14 |
| Тип | a
b |
e
f |
g | h | j | k | n | H | J | L
M |
N | Q |
| JRTRX97.. | 185
250 |
240
320 |
140 | 112-0.5 | 35 | 22 | 70 | 393 | 440 | 316
328 |
116 | 300 |
Размеры оси:
| d | | | |1
|2 |
s | t
u |
| 50k6 | 100 | 10
80 |
M16 | 53.5
14 |
| Тип | Форма
фланца |
a
a II a III |
b
b II b III |
c
c II c III |
e
e II e III |
f
f II f III |
g
g II g III |
H
J K |
L
M N |
Q |
| JRTRXF97.. | Рис.1 | 300
350 / |
230j6
250h6 / |
4
5 / |
16
18 / |
265
300 / |
13.5
17.5 / |
281
328 328 |
316
118 116 |
300 |

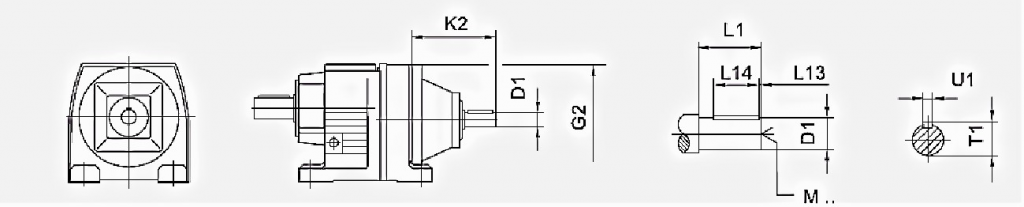

JRTR..AD..
| G2 | K2 | D1 | L1 | L13 | L14 | T1 | U1 | M | ||
| JRTR..97 | AD3 | 300 | 151 | 28k6 | 60 | 5 | 50 | 31 | 8 | M10 |
| AD4 | 214 | 38k6 | 80 | 5 | 70 | 41 | 10 | M12 | ||
| AD5 | 287 | 42k6 | 110 | 10 | 70 | 45 | 12 | M16 | ||
| AD6 | 327 | 48k6 | 110 | 10 | 80 | 51.5 | 14 | M16 |
JRTR..AM..
| Fig | Form | B5 | E5 | F5 | G2 | G5 | S5 | Z5 | D1 | L1 | T1 | U1 | ||
| JRTR..97 | AM100 | 1 | 2 | 180G7 | 215 | 5 | 300 | 250 | M12 | 126 | 28H7 | 60 | 31.3 | 8 |
| AM112 | ||||||||||||||
| AM132S AM132M AM132ML |
230G7 | 265 | 300 | 186 | 38H7 | 80 | 41.3 | 10 | ||||||
| AM160 | 250G7 | 300 | 6 | 350 | M16 | 231 | 42H7 | 110 | 45.3 | 12 | ||||
| AM180 | 48H7 | 51.8 | 14 | |||||||||||
| AM200 | 1 | 300G7 | 350 | 7 | 400 | 268 | 55F7 | 59.3 | 16 | |||||
| AM225 | 2 | 2 | 350G7 | 400 | 6 | 450 | 303 | 60H7 | 140 | 64.4 | 18 |

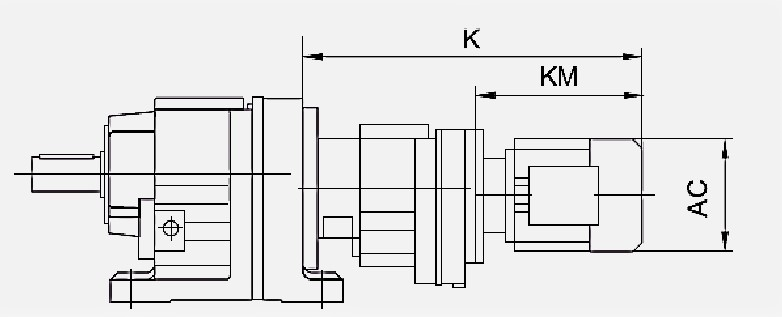

JRTR..R..
| AC | K | KM | ||
| JRTR..97R57 | DS63 | 120 | 403 | 192 |
| DS71 | 135 | 433 | 222 | |
| DS80 | 156 | 473 | 262 | |
| DS90 | 175 | 495 | 284 | |
| DS100M | 189 | 555 | 344 |
