Характеристики
Крутящий момент:
До 400 Нм
Передаваемая мощность:
До 3 кВт
Диаметр сплошного вала:
30 мм
Диаметр полого вала:
35 мм
Загрузка...
Перезагрузить документ
Открыть в новой вкладке Крутящий момент:
До 400 Нм
Передаваемая мощность:
До 3 кВт
Диаметр сплошного вала:
30 мм
Диаметр полого вала:
35 мм
Таблицы выбора мотор-редуктора.
Для просмотра характеристик всех мотор-редукторов нажмите кнопку «Далее» .
Характеристики Плоский цилиндрический мотор-редуктор JRTF 47
| i | na
[об / мин] |
Mamax
[Нм] |
FRa
[Н] |
AD |
| 3 ступени | ||||
| 190.76 | 7.3 | 400 | 5920 | AD1 |
| 175.38 | 8.0 | 400 | 5920 | |
| 150.06 | 9.3 | 400 | 5920 | |
| 130.07 | 11 | 400 | 5920 | |
| 121.57 | 12 | 400 | 5920 | |
| 105.09 | 13 | 400 | 5920 | |
| 89.29 | 16 | 400 | 5920 | |
| 79.72 | 18 | 400 | 5920 | |
| 68.09 | 21 | 400 | 5920 | |
| 65.36 | 21 | 400 | 5920 | AD2 |
| 56.49 | 25 | 400 | 5920 | |
| 48.00 | 29 | 400 | 5920 | |
| 42.86 | 33 | 400 | 5920 | |
| 36.61 | 38 | 400 | 5920 | |
| 34.29 | 41 | 400 | 5920 | |
| 28.88 | 48 | 400 | 5790 | |
| 2 ступени | ||||
| 30.86 | 45 | 400 | 5920 | AD2 |
| 29.32 | 48 | 400 | 5830 | |
| 25.72 | 54 | 400 | 5470 | |
| 21.82 | 64 | 400 | 5030 | |
| 19.70 | 71 | 400 | 4770 | |
| 17.33 | 81 | 400 | 4450 | |
| 16.36 | 86 | 400 | 4320 | |
| 13.93 | 100 | 400 | 3950 | |
| 12.66 | 111 | 400 | 3740 | |
| 10.97 | 128 | 400 | 3440 | |
| 8.96 | 156 | 330 | 3250 | |
| 7.88 | 178 | 380 | 2630 | |
| 7.44 | 188 | 380 | 2530 | |
| 6.34 | 221 | 350 | 2470 | |
| 5.76 | 243 | 340 | 2390 | |
| 4.99 | 281 | 320 | 2310 | |
[print-me alt=»click me to print» target = «.print»]

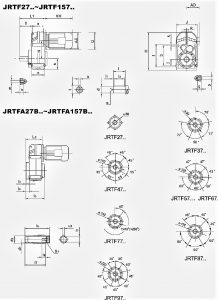

| Размеры вала | |||||||||||||
| Тип | a
b |
e
f |
g | h | j | K
R |
m
n |
p
q |
d | | | |1
|2 |
s | t
u |
| JRTF47..
JRTFA47B.. |
93
145 |
109
165 |
91 | 77 | 43 | 20
0 |
M8
11 |
M10
15 |
30k6 | 60 | 3.5
50 |
M10 | 33
8 |
| Размеры полого вала | |||||||||||||
| Тип | d1 | d2 | |3
|4 |
|5 | |6
|7 |
|8 | s1 | t1
u1 |
H
J |
L1 | L2 | N | Q |
| JRTF47..
JRTFA47B.. |
35H7 | 50 | 3
31 |
153 | 153
132 |
22 | M10x25 | 38.3
10 |
269
180 |
193 | 133 | 128.1 | 120 |

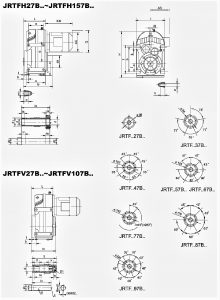

| Тип | a
b |
e
f |
h | j | K
R |
m
n |
p
q |
d | d1 | d2 | d3 | | | s |
| JRTFH47B..
JRTFV47B |
93
145 |
109
165 |
77 | 43 | 20
0 |
M8
11 |
M10
15 |
35H7 | 50 | 35h7 | 35h6 | 3 | M10 |
| 370+0.1 | ≥42 | 4 | 38.92-0.030 |

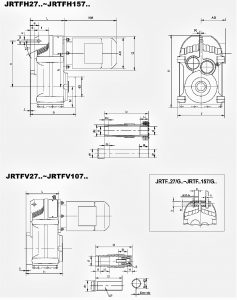

| Размеры полого вала | ||||||||||||||
| Тип | H
J |
N | Q | |1 | |2 | |3 | |4 | |5 | |6 | |7 | |8 | M | S1 | L |
| JRTFH47B..
JRTFV47B.. |
269
180 |
128.1 | 120 | 31 | 184 | 177 | 32 | 20 | 37 | 25 | — | — | — | 133 |
| 152 | 150 | 32 | 115 | 18 | 32 | 18 | 35x2x30x16 | M10x30 | ||||||

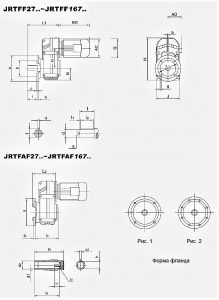

| Размеры вала | Размеры полого вала | |||||||||||||||
| Тип | Форма
фланца |
a
b |
c
e |
f
g |
d
| |
|1
|2 |
s | t
u |
d1
d2 |
|3
|4 |
|5
|6 |
|7
s1 |
t1
u1 |
H
J |
L1
L2 R |
M
N Q |
| JRTFF47..
JRTFAF47.. |
Рис.1 | 200
130j6 |
3.5
12 |
165
11 |
30k6
60 |
3.5
50 |
M10 | 33
8 |
35H7
50 |
25
153 |
150
132 |
22
M10x25 |
38.3
10 |
269
180 |
218
162 0 |
77
128.1 120 |

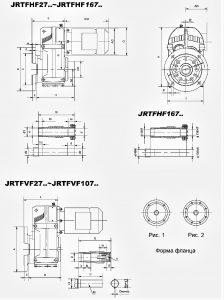

| Тип | Форма
фланца |
a
b |
c
e |
f
g |
| | |1 | |2 | |3 | |4 | |5 | |6 | |7 | d | d1 | d2 | d3 | s | M | H
J |
L
R |
M
N Q |
| JRTFHF47..
JRTFVF47.. |
Рис.1 | 200
130j6 |
3.5
12 |
165
11 |
25 | 184 | 177 | 20 | 32 | 25 | 37 | — | 35H7 | 50 | 35h6 | 83 | — | — | 269
180 |
162
0 |
77
128.1 120 |
| 152 | 150 | 32 | 18 | 32 | 18 | 115 | 370+0.1 | ≥42 | 4 | 38.92-0.030 | M10x30 | 35×2
x30x16 |

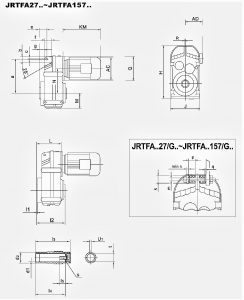

| Размеры полого вала | Моментный
рычаг |
|||||||||||||
| Тип | a
b |
c
e |
f
g |
d1
d2 |
|1
|2 |
|3
|4 |
|5
s |
t
u1 |
k
m n |
p
q |
H
J j |
L
R |
M | N
Q |
| JRTFA47..
JRTFA..47/G |
170
22 |
14
32 |
64
12 |
35H7
50 |
1
153 |
150
132 |
22
M10x25 |
38.3
10 |
40
12.5 5 |
20
1.8 |
269
189 12 |
133
0 |
77 | 128.1
120 |
| Размер полого вала | |||||||||||
| Тип | a
b |
c
e |
f
g |
| | |1 | |2 | |3 | |4 | |5 | |6 | |7 |
| JRTFH47..
JRTFV47.. |
170
22 |
14
32 |
64
12 |
1 | 184 | 177 | 20 | 32 | 25 | 37 | — |
| 1 | 152 | 150 | 32 | 18 | 32 | 18 | 115 | ||||
| Размеры полого вала | Моментный рычаг | |||||||||||
| Тип | d | d1 | d2 | d3 | s | s1 | k
m n |
p
q |
H
J j |
L
R |
M | N
Q |
| JRTFH47..
JRTFV47.. |
35H7 | 35h6 | 50 | 83 | — | — | 40
12.5 5 |
20
1.8 |
269
189 12 |
133
0 |
77 | 128.1
120 |
| 370+0.1 | ≥42 | 4 | 38.92-0.030 | M10x30 | 35x2x30x16 | |||||||

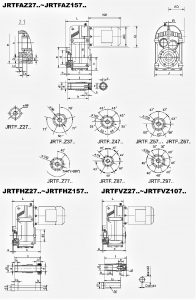

| Тип | a | b | e | h | D | L
R |
L1 | L2 | L3 | Q | m | J | N | c |
| JRTFAZ47..
JRTFHZ47.. JRTFVZ47.. |
120 | 80j6 | 8 | 77 | 9 | 144
0 |
11 | 3 | 11 | 120 | M8 | 180 | 128.1 | 153 |
| 184 | ||||||||||||||
| 152 |
| Тип | | | L1 | L2 | L3 | L4 | L5 | d | d1 | d2 | d3 | U | T | S | S1 | M |
| JRTFAZ47..
JRTFHZ47.. JRTFVZ47.. |
150 | 132 | 22 | — | — | — | 35H7 | 50 | — | — | 10 | 38.3 | M10x25 | — | — |
| 177 | 20 | 32 | 25 | 37 | — | 35H7 | 50 | 35h6 | 83 | — | — | — | — | — | |
| 150 | 32 | 18 | 32 | 18 | 115 | 370+0.1 | ≥42 | 38.920-0.03 | 4 | — | — | — | M10x30 | 35x2x30x16 |

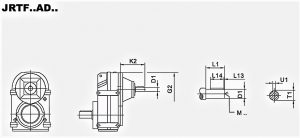

| G2 | K2 | D1 | L1 | L13 | L14 | T1 | U1 | M | ||
| JRTF..27
JRTF..37 JRTF..47 |
AD1 | 120 | 102 | 16k6 | 40 | 4 | 32 | 18 | 5 | M5 |
| AD2 | 130 | 19k6 | 40 | 4 | 32 | 21.5 | 6 | M6 |

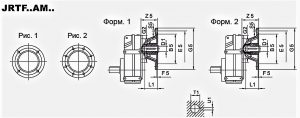

| Рис. | Форм. | B5 | E5 | F5 | G2 | G5 | S5 | Z5 | D1 | L1 | T1 | U1 | ||
| JRTF..37
JRTF..47 |
AM63 | 1 | 1 | 95G | 115 | 4.5 | 120 | 140 | M8 | 72 | 11F7 | 23 | 12.8 | 4 |
| AM71 | 110G7 | 130 | 160 | 92.5 | 14F7 | 30 | 16.3 | 5 | ||||||
| AM80 | 130G7 | 165 | 200 | M10 | 118 | 19F7 | 40 | 21.8 | 6 | |||||
| AM90 | 24F7 | 50 | 27.3 | 8 |

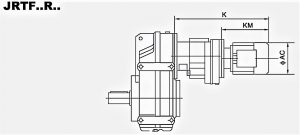

| AC | K | KM | ||
| JRTF..37R17
JRTF..47R17 |
DS63 | 120 | 373 | 198 |
| DS71 | 135 | 404 | 229 | |
| DS80 | 156 | 444 | 269 |
