Пластинчатая муфта HNS-6-AH-ALH 85-6
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Артикул:
14427
Номинальная мощность:
0,033 кВт/ч
Номинальный крутящий момент:
320 Нм
Максимальная скорость вращения:
до 22 500 об/мин
Структура Обозначения

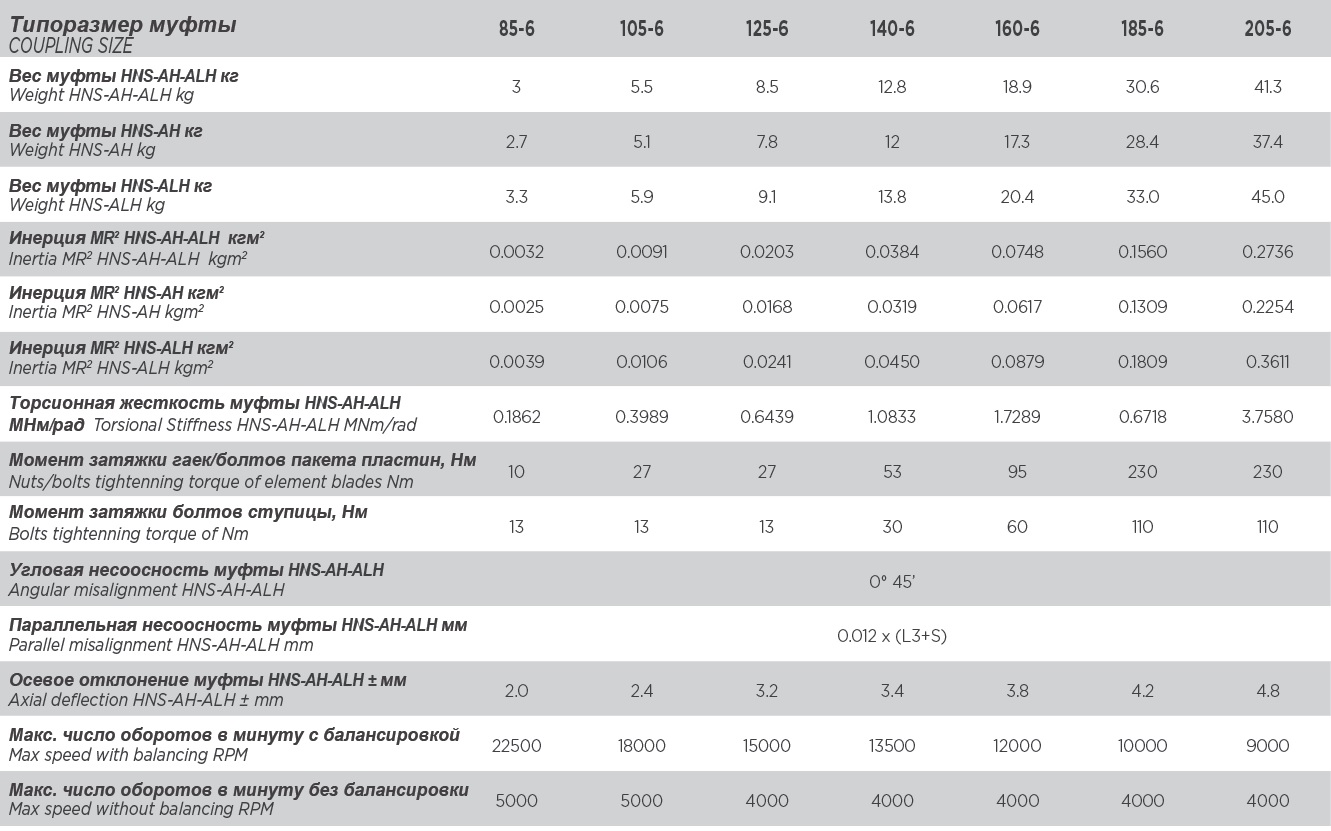

Характеристики
Размеры
Документация
Обозначение
Муфта стандартной сборки HNS-6-AH-ALH, с двойным пакетом пластин HNS-6-AH-ALH.
Ступицы типоразмера L1 и требуемое расстояние между концами вала — по запросу заказчика.
Специальная расточка отверстий: шпоночные пазы / под стяжные соединения /шлицевые.
Конструктивные опции: осевой ограничитель – электроизоляция – отсутствие искрения.
Соответствует требованиям API 610/671 и ATEX 2014/34/UE.
Номинальная мощность:
0,033 кВт/ч
Номинальный крутящий момент:
320 Нм
Максимальная скорость вращения:
до 22 500 об/мин

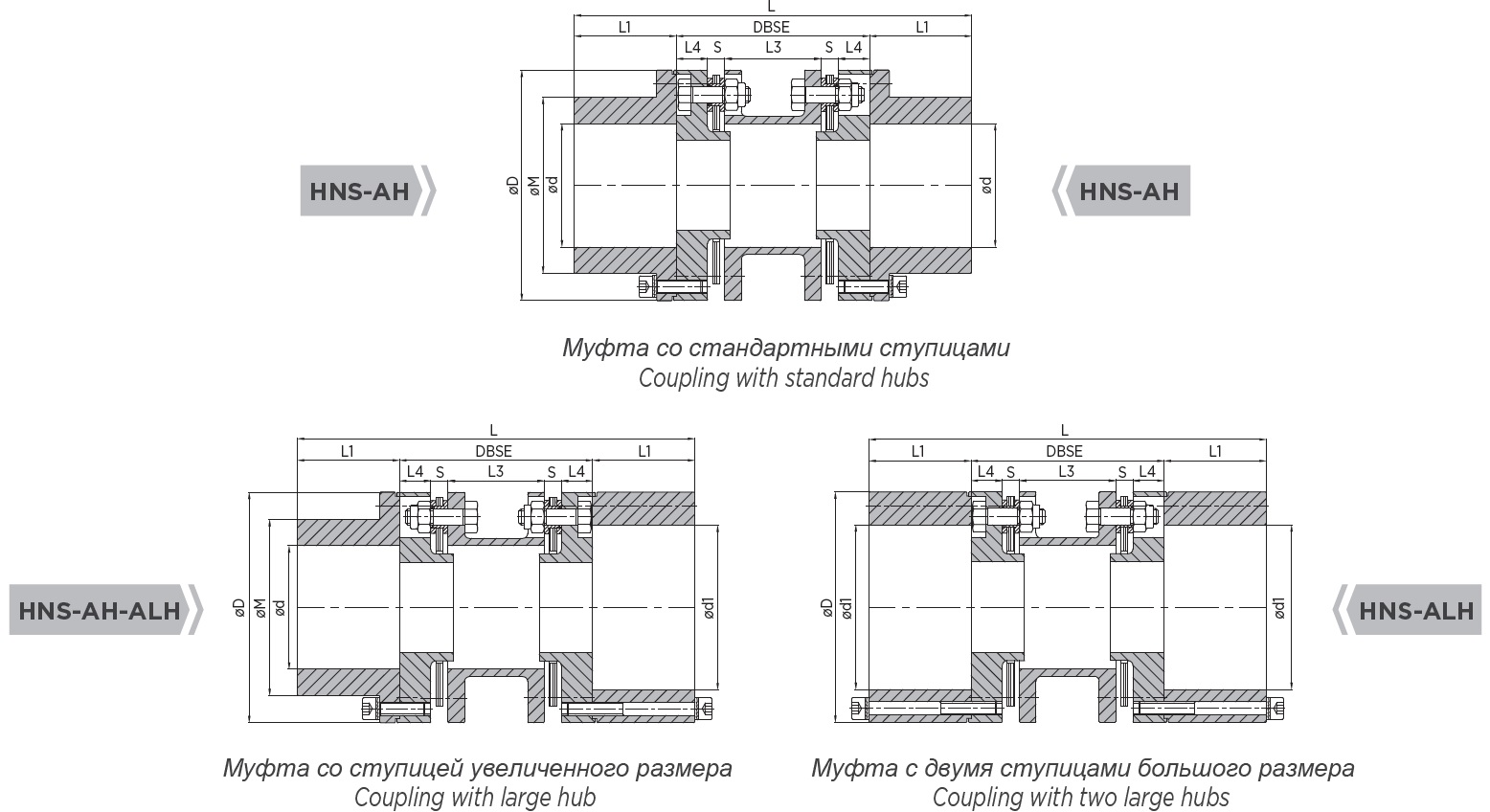

Размеры Пластинчатой муфты HNS-6-AH-ALH 85-6
[print-me alt=»click me to print» target = «.print»]
| Типор-азмер | Мощность | Крутящий момент | D | d | d1 max | L max | L 1 | DBSE | L3 | L4 | S | M | |
| 85-6 | ЛС/ч | кВт/ч | Нм | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 0,045 | 0,033 | 320 | 85 | 42 | 60 | 150 | 40 | 70 | 29 | 12 | 8,5 | 59 | |
