Пластинчатая муфта HN-HNS-6-V 105-6
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Артикул:
14335
Номинальная мощность:
0,078 кВт/ч
Номинальный крутящий момент:
750 Нм
Максимальная скорость вращения:
до 18 000 об/мин
Структура Обозначения

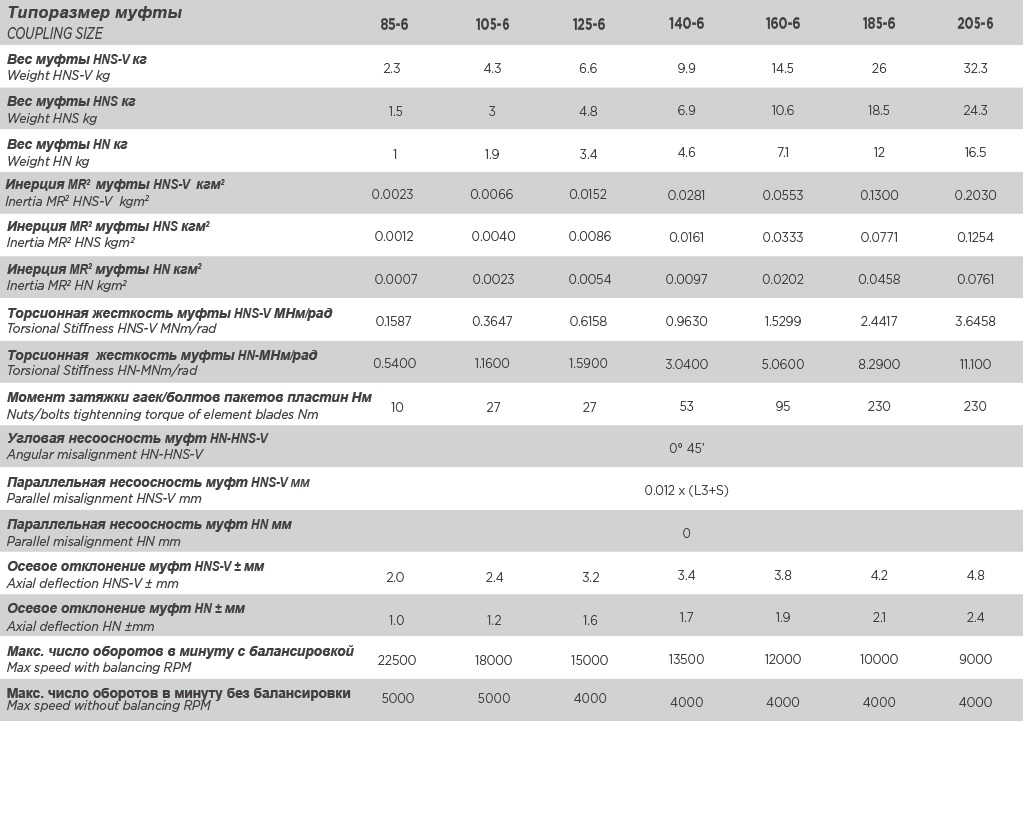

Характеристики
Размеры
Документация
Обозначение
Муфта стандартной сборки HN-6 с одним пакетом пластин / HNS-6-V с двойным пакетом пластин с промежуточным валом.
Ступицы типоразмера L1 и требуемое расстояние между концами вала — по запросу заказчика.
Специальная расточка отверстий: шпоночные пазы / под стяжные соединения / шлицевые./
Конструктивные опции: осевой ограничитель – электроизоляция.
Соответствует ATEX 2014/34/UE.
Номинальная мощность:
0,078 кВт/ч
Номинальный крутящий момент:
750 Нм
Максимальная скорость вращения:
до 18 000 об/мин

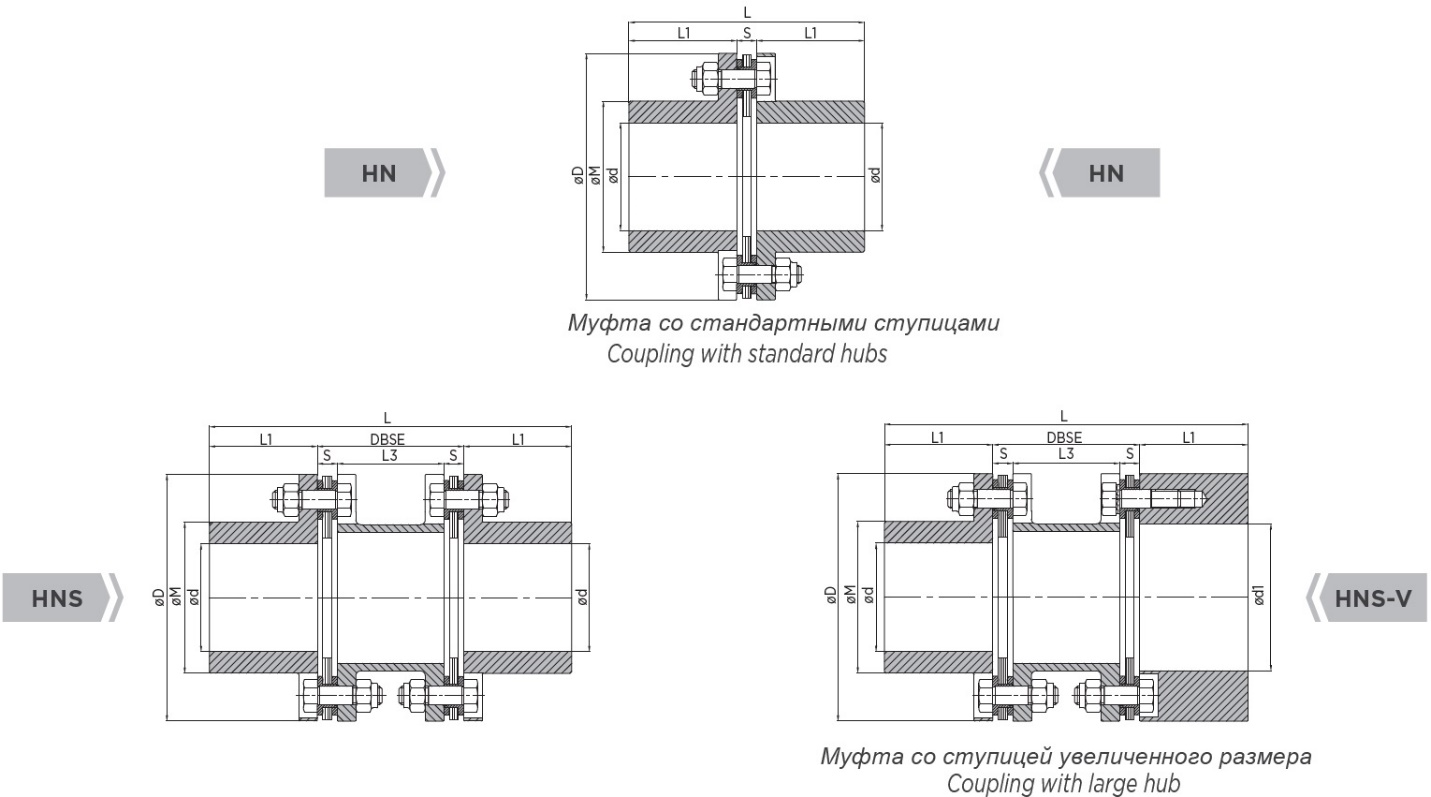

Размеры Пластинчатой муфты HN-HNS-6-V 105-6
[print-me alt=»click me to print» target = «.print»]
| Типор-азмер | Мощность | Крутящий момент | D | d max | d 1 max | L HNS | L HN | L1 | DBSE | L3 | S | M | |
| 105-6 | ЛС/ч | кВт/ч | Нм | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 0,107 | 0,078 | 750 | 105 | 45 | 60 | 155 | 99 | 45 | 65 | 47 | 9 | 62 | |
