Пластинчатая муфта HN-HNS-4-V-W 63-4
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Артикул:
14233
Номинальная мощность:
0,014 кВт/ч
Номинальный крутящий момент:
130 Нм
Максимальная скорость вращения:
до 30 000 об/мин
Структура Обозначения

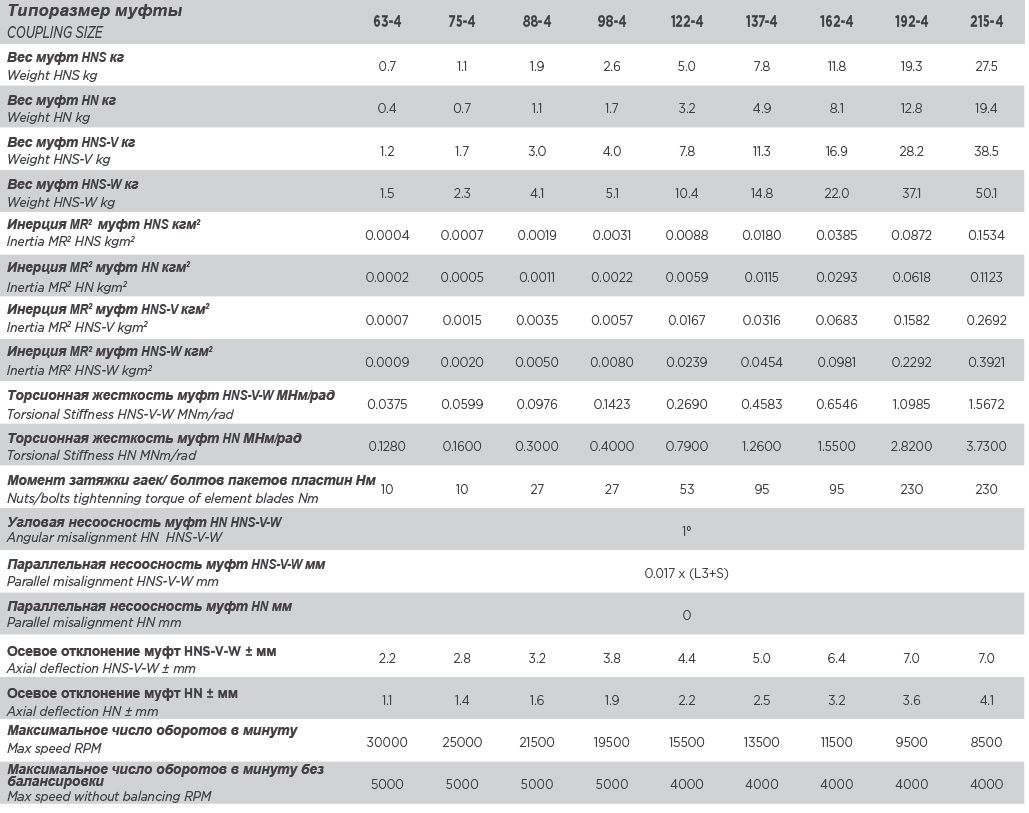

Характеристики
Размеры
Документация
Обозначение
Муфта стандартной сборки HN 4 с одним пакетом пластин / HNS-V-W 4 с двойным пакетом пластин с промежуточным валом.
Ступицы типоразмера L1 и требуемое расстояние между концами вала — по запросу заказчика.
Специальная расточка отверстий: шпоночные пазы / под стяжные соединения / шлицевые.
Конструктивные опции: осевой ограничитель – электроизоляция. Соответствует ATEX 2014/34/UE.
Номинальная мощность:
0,014 кВт/ч
Номинальный крутящий момент:
130 Нм
Максимальная скорость вращения:
до 30 000 об/мин

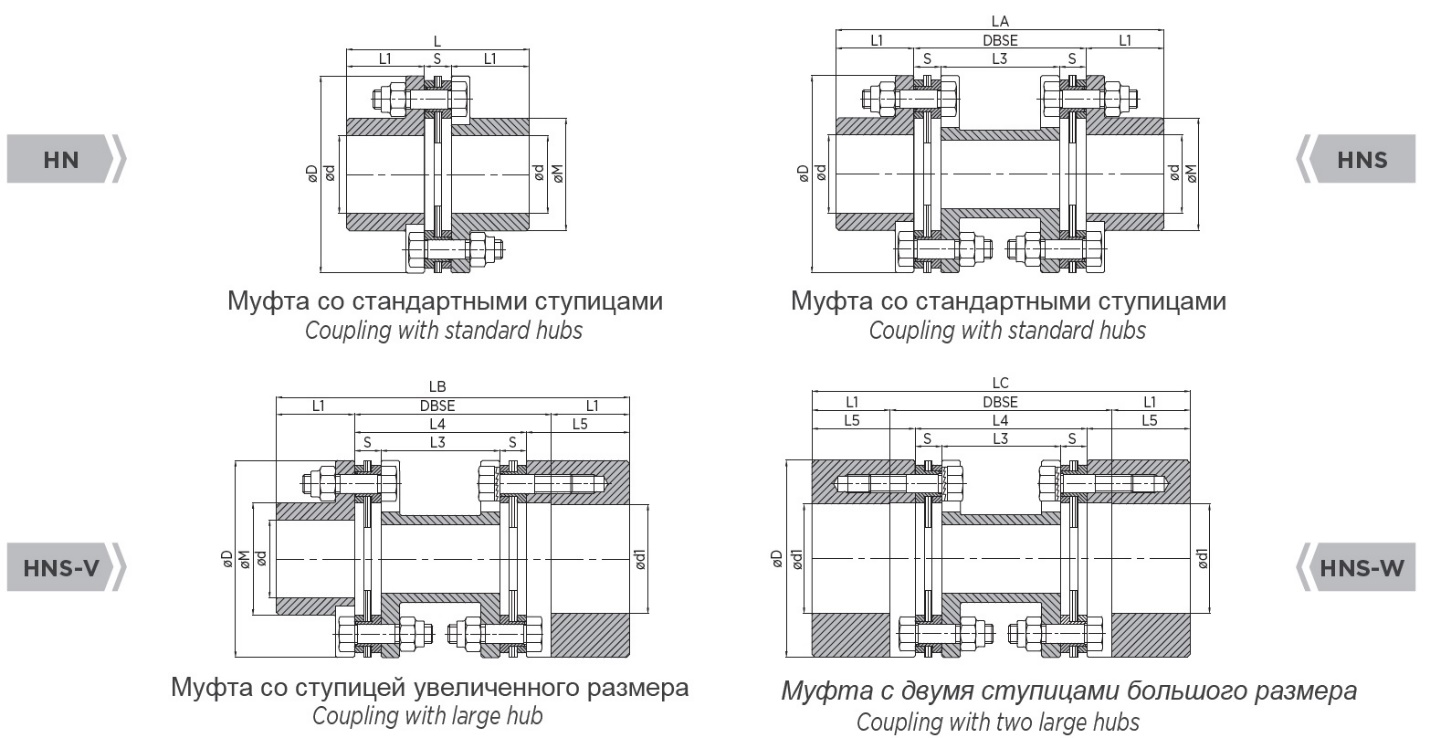

Размеры Sapit-flex HN-HNS-4-V-W 63-4
[print-me alt=»click me to print» target = «.print»]
| Типоразмер | Мощность | Крутящий момент | D | d max | d 1 | L | LA | LB | LC | DBSE HNS | DBSE HNS-V | DBSE HNS-W | L3 | L4 | L1 | L5 | S | M | |
| 63-4 | ЛС/ч | кВт/ч | Нм | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 0,018 | 0,014 | 130 | 63 | 25 | 35 | 58,5 | 105 | 113 | 121 | 55 | 63 | 71 | 38 | 55 | 25 | 33 | 8,5 | 36 | |
