Планетарный серворедуктор Nidec Shimpo серии VRB-060
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Диаметр выходного вала:
16 мм
Номинальный крутящий момент:
до 45 Нм
Номинальная скорость вращения:
до 5500 об/мин
Максимальная скорость вращения:
до 8500 об/мин
Люфт:
не более 3 угловых минут
Диаметр выходного вала:
16 мм
Номинальный крутящий момент:
до 45 Нм
Номинальная скорость вращения:
до 5500 об/мин
Максимальная скорость вращения:
до 8500 об/мин
Люфт:
не более 3 угловых минут
[print-me alt=»click me to print» target = «.pri»]

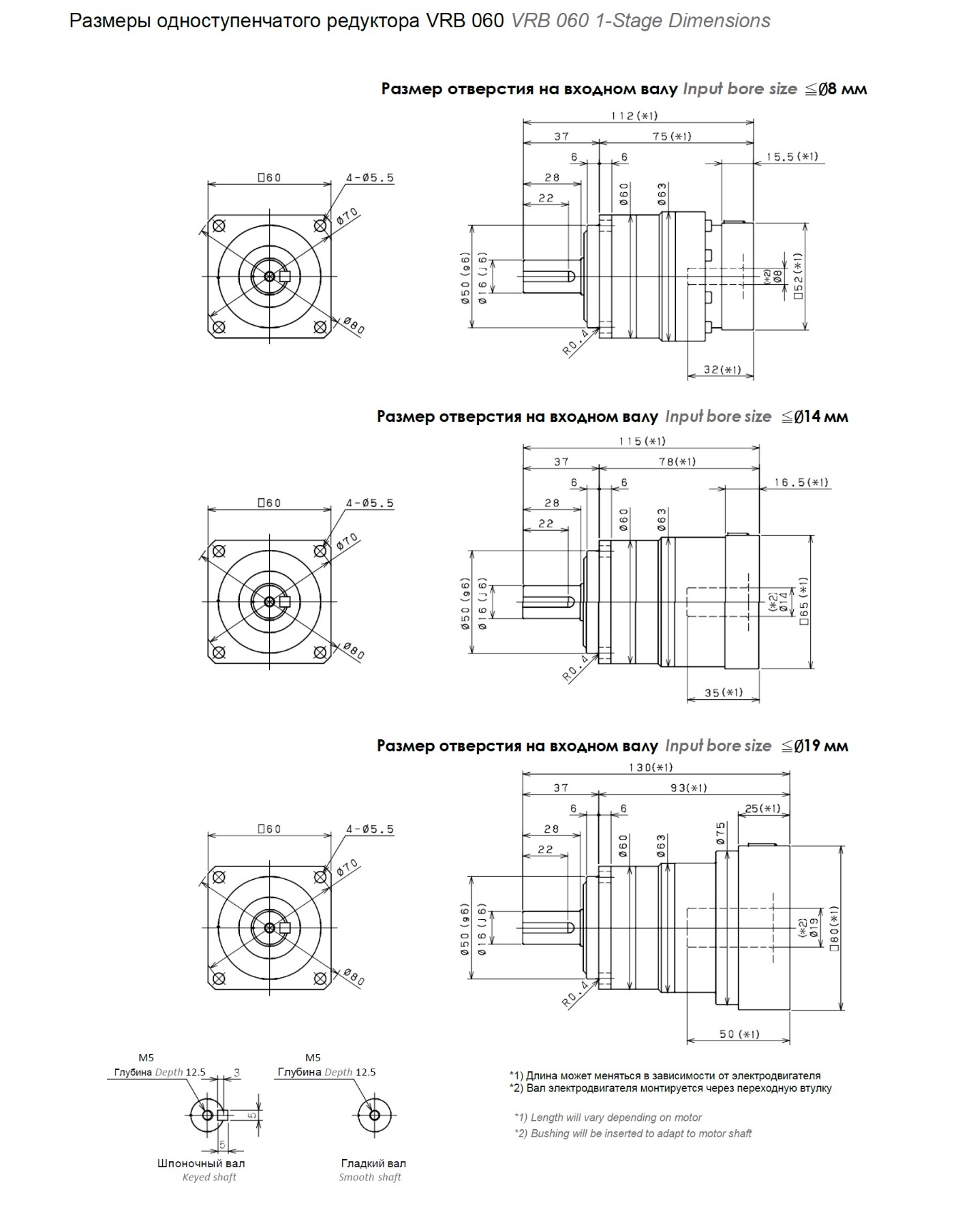

Характеристики одноступенчатого редуктора VRB-060
| Типоразмер | 060 | |||||||||
| Количество ступеней | 1-ступенчатый | |||||||||
| Передаточное отношение | Ед.изм. | Примечание | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 19 | 27 | 28 | 28 | 28 | 28 | 28 | 28 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 46 | 66 | 66 | 66 | 66 | 66 | 46 | 46 |
| Момент аварийного останова | [Нм] | ∗4 | 80 | 100 | 100 | 100 | 100 | 100 | 80 | 80 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 3300 | 3300 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| Максимальная скорость входного вала | [1/мин] | ∗6 | 7500 | |||||||
| Момент холостого хода | [Нм] | ∗7 | 0,15 | |||||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 1200 | |||||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 1100 | |||||||
| Момент инерции(≤Ø 8) | [кгсм2] | — | 0,14 | 0,095 | 0,077 | 0,068 | 0,062 | 0,059 | 0,057 | 0,056 |
| Момент инерции(≤Ø 14) | [кгсм2] | — | 0,25 | 0,21 | 0,19 | 0,18 | 0,17 | 0,17 | 0,17 | 0,17 |
| Момент инерции(≤Ø 19) | [кгсм2] | — | 0,53 | 0,48 | 0,46 | 0,46 | 0,45 | 0,45 | 0,44 | 0,44 |
| КПД | [%] | ∗11 | 95 | |||||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 3 | |||||||
| Люфт | [угл.мин] | — | ≤3 | |||||||
| Уровень шума | дБ[А] | ∗13 | ≤66 | |||||||
| Класс защиты | — | ∗14 | IP54(IP65) | |||||||
| Температура окружающего воздуха | [°C] | — | 0-40 | |||||||
| Допустимая температура корпуса | [°C] | — | 90 | |||||||
| Вес | [кг] | ∗15 | 1,4 | |||||||

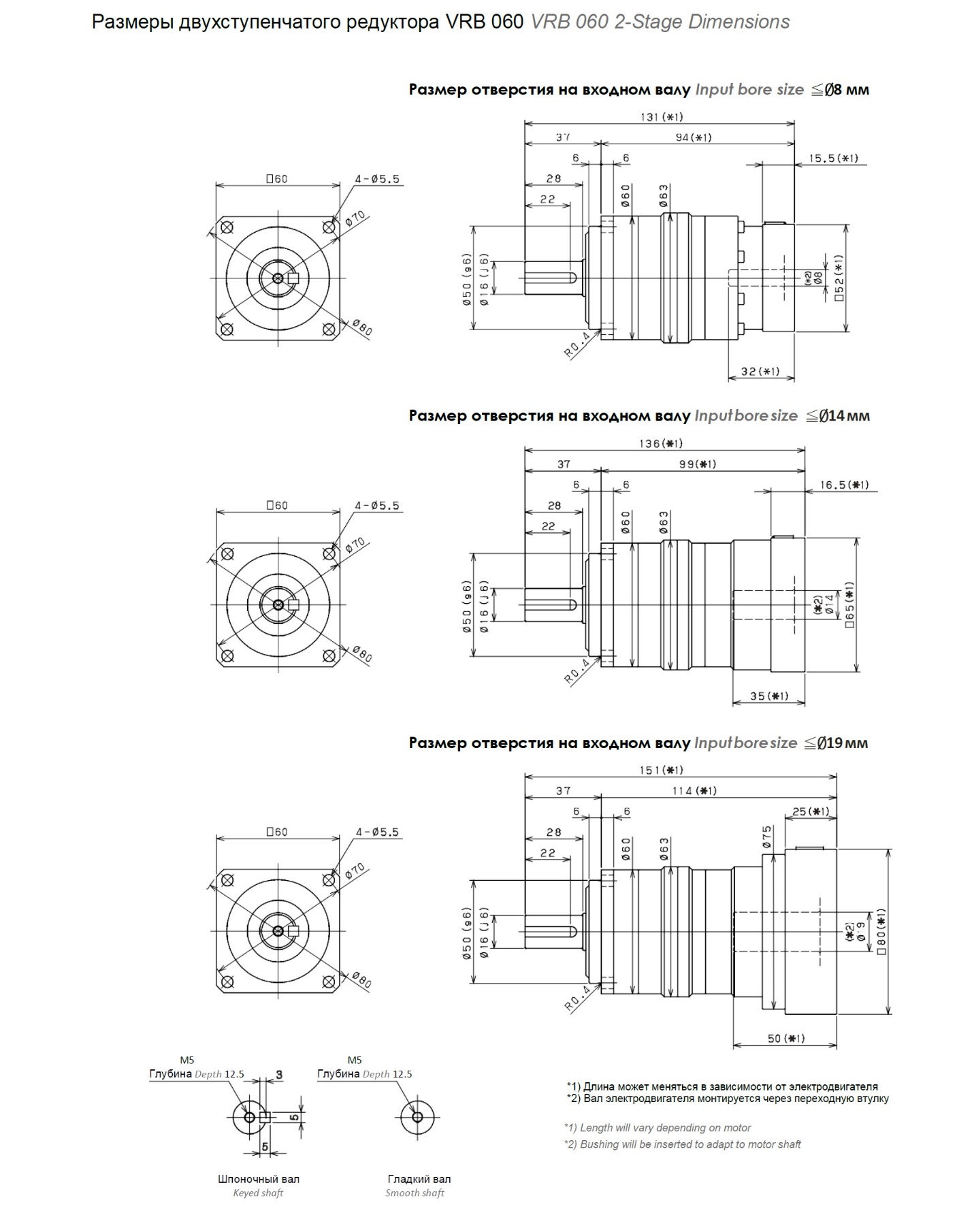

Характеристики двухступенчатого редуктора VRB-060
| Типоразмер | 060 | |||||||||
| Количество ступеней | 2-ступенчатый | |||||||||
| Передаточное отношение | Ед.изм. | Примечание | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 25 | 32 | 32 | 43 | 45 | 32 | 45 | 45 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 46 | 66 | 66 | 66 | 66 | 46 | 66 | 66 |
| Момент аварийного останова | [Нм] | ∗4 | 80 | 100 | 100 | 100 | 100 | 80 | 100 | 100 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 4000 | |||||||
| Максимальная скорость входного вала | [1/мин] | ∗6 | 8500 | |||||||
| Момент холостого хода | [Нм] | ∗7 | 0,04 | |||||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 1200 | |||||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 1100 | |||||||
| Момент инерции(≤Ø 8) | [кгсм2] | — | 0,064 | 0,070 | 0,062 | 0,061 | 0,068 | 0,051 | 0,061 | 0,051 |
| Момент инерции(≤Ø 14) | [кгсм2] | — | 0,18 | 0,18 | 0,17 | 0,17 | 0,18 | 0,16 | 0,17 | 0,16 |
| Момент инерции(≤Ø 19) | [кгсм2] | — | 0,45 | 0,46 | 0,45 | 0,45 | 0,46 | 0,44 | 0,45 | 0,44 |
| КПД | [%] | ∗11 | 90 | |||||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 3 | |||||||
| Люфт | [угл.мин] | — | ≤3 | |||||||
| Уровень шума | дБ[А] | ∗13 | ≤66 | |||||||
| Класс защиты | — | ∗14 | IP54(IP65) | |||||||
| Температура окружающего воздуха | [°C] | — | 0-40 | |||||||
| Допустимая температура корпуса | [°C] | — | 90 | |||||||
| Вес | [кг] | ∗15 | 1,6 | |||||||
| Типоразмер | 060 | ||||||||
| Количество ступеней | 2-ступенчатый | ||||||||
| Передаточное отношение | Ед.изм. | Примечание | 45 | 50 | 60 | 70 | 80 | 90 | 100 |
| Номинальный крутящий момент на выходном валу | [Нм] | ∗1 | 32 | 45 | 45 | 45 | 45 | 32 | 32 |
| Максимальный крутящий момент ускорения | [Нм] | ∗2 | 46 | 66 | 66 | 66 | 66 | 46 | 46 |
| Момент аварийного останова | [Нм] | ∗4 | 80 | 100 | 100 | 100 | 100 | 80 | 80 |
| Номинальная скорость входного вала | [1/мин] | ∗5 | 4000 | 4800 | 4800 | 5500 | 5500 | 5500 | 5500 |
| Максимальная скорость входного вала | [1/мин] | ∗6 | 8500 | ||||||
| Момент холостого хода | [Нм] | ∗7 | 0,04 | ||||||
| Максимальная радиальная нагрузка | [Н] | ∗8 | 1200 | ||||||
| Максимальная осевая нагрузка | [Н] | ∗9 | 1100 | ||||||
| Момент инерции(≤Ø 8) | [кгсм2] | — | 0,061 | 0,051 | 0,051 | 0,051 | 0,051 | 0,051 | 0,051 |
| Момент инерции(≤Ø 14) | [кгсм2] | — | 0,17 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 |
| Момент инерции(≤Ø 19) | [кгсм2] | — | 0,45 | 0,44 | 0,44 | 0,44 | 0,44 | 0,44 | 0,44 |
| КПД | [%] | ∗11 | 90 | ||||||
| Торсионная жесткость | [Нм/угл.мин] | ∗12 | 3 | ||||||
| Люфт | [угл.мин] | — | ≤3 | ||||||
| Уровень шума | дБ[А] | ∗13 | ≤66 | ||||||
| Класс защиты | — | ∗14 | IP54(IP65) | ||||||
| Температура окружающего воздуха | [°C] | — | 0-40 | ||||||
| Допустимая температура корпуса | [°C] | — | 90 | ||||||
| Вес | [кг] | ∗15 | 1,6 | ||||||
*1) При номинальной скорости входного вала срок службы составляет 20 000 часов.
* 2) Максимальный крутящий момент при запуске или останове
* 3) Допустимы 10 000 циклов. Из расчета 10% максимальной радиальной нагрузки. Обратите внимание на коэффициент использования f0 на стр. 140.
* 4) Максимально допустимый крутящий момент для стрессовых нагрузок (Допускается 1000 раз в течение срока службы)
* 5) Средняя скорость входного вала.
* 6) Максимальная переменная скорость входного вала. Следует придерживаться допустимой рабочей температуры
* 7) Крутящий момент без нагрузки на входной вал при его номинальной скорости.
* 8) Максимальная радиальная нагрузка, которую может выдержать редуктор.
* 9) Максимальная осевая нагрузка, которую может выдержать редуктор.
* 10) Момент — это максимальная нагрузка на поверхность фланца выходного вала.
* 11) КПД при номинальном моменте на выходе
* 12) За исключением мертвого хода
* 13) Для получения информации об условиях испытаний и окружающей среды необходимо связаться с компанией ПРИВОДНАЯ МЕХНИКА, официальным дистрибьютором NIDEC GRAESSNER.
* 14) Степень IP65 (во влажных условиях) доступна дополнительно. Для получения подробной информации необходимо связаться с компанией ПРИВОДНАЯ МЕХНИКА, официальным дистрибьютором NIDEC GRAESSNER.
* 15) Вес может незначительно отличаться в зависимости от модели
