Характеристики
Артикул:
14899
Крутящий момент:
до 13000 Нм
Передаточное отношение:
от 3.90 до 3460
Диаметр выходного вала:
100 мм
Структура Обозначения
Характеристики
Размеры
Документация
Крутящий момент:
до 13000 Нм
Передаточное отношение:
от 3.90 до 3460
Диаметр выходного вала:
100 мм
Характеристики Планетарного редуктора серии JRР 7
| i eff | 1500 | 1000 | 500 | T2max
[Nm] |
P1
[kW] |
||||||
| n2[rpm] | T2[Nm] | P2[kW] | n2[rpm] | T2[Nm] | P2[kW] | n2[rpm] | T2[Nm] | P2[kW] | |||
| JRP1N…7 | |||||||||||
| 3.9 | 385 | 4758 | 192 | 256 | 5374 | 144 | 128 | 6616 | 89 | 20000 | 40 |
| 5.14 | 292 | 5006 | 153 | 195 | 5654 | 115 | 97 | 6961 | 71 | 20000 | |
| 6.27 | 239 | 5178 | 130 | 159 | 5847 | 98 | 80 | 7199 | 60 | 20000 | |
| JRP2N…7 | |||||||||||
| 13.65 | 110 | 6103 | 70 | 73 | 6893 | 53 | 36.6 | 8486 | 32.6 | 20000 | 23 |
| 16.11 | 93 | 6309 | 62 | 62 | 7125 | 46.3 | 31 | 8772 | 28.5 | 20000 | |
| 17.99 | 83 | 7290 | 64 | 56 | 8233 | 47.9 | 27.8 | 9317 | 27.1 | 20000 | |
| 20.16 | 74 | 6563 | 51 | 50 | 7412 | 38.5 | 24.8 | 9125 | 23.7 | 20000 | |
| 21.95 | 68 | 7540 | 54 | 45.6 | 8220 | 39.2 | 22.8 | 8771 | 20.9 | 20000 | |
| 26.57 | 56 | 8195 | 48.4 | 37.6 | 9057 | 35.7 | 18.8 | 9649 | 19 | 20000 | |
| 28.28 | 53 | 6170 | 34.3 | 35.4 | 6613 | 24.5 | 17.7 | 7286 | 13.5 | 20000 | |
| 30.84 | 48.6 | 8570 | 43.7 | 32.4 | 9185 | 31.2 | 16.2 | 9776 | 16.6 | 20000 | |
| 37.27 | 40.3 | 8132 | 34.3 | 26.8 | 8716 | 24.5 | 13.4 | 9603 | 13.5 | 20000 | |
| 45.46 | 33 | 8477 | 29.3 | 22 | 8799 | 20.3 | 11 | 9353 | 10.8 | 20000 | |
| JRP3N..7 | |||||||||||
| 47.78 | 31.4 | 8888 | 29.2 | 20.9 | 10037 | 22 | 10.5 | 12357 | 13.5 | 20000 | 15 |
| 56.37 | 26.6 | 9340 | 26 | 17.7 | 10548 | 19.6 | 8.9 | 12986 | 12.1 | 20000 | |
| 62.96 | 23.8 | 9448 | 23.6 | 15.9 | 9794 | 16.3 | 7.9 | 10392 | 8.6 | 20000 | |
| 70.57 | 21.3 | 9991 | 22.2 | 14.2 | 11283 | 16.7 | 7.1 | 13892 | 10.3 | 20000 | |
| 81.9 | 18.3 | 10447 | 20 | 12.2 | 11799 | 15.1 | 6.1 | 14526 | 9.3 | 20000 | |
| 93.01 | 16.1 | 9781 | 16.5 | 10.8 | 10129 | 11.4 | 5.4 | 11021 | 6.2 | 20000 | |
| 98.96 | 15.2 | 11058 | 17.6 | 10.1 | 12488 | 13.2 | 5.1 | 13856 | 7.3 | 20000 | |
| 107.9 | 13.9 | 9908 | 14.4 | 9.3 | 10258 | 10 | 4.6 | 11354 | 5.5 | 20000 | |
| 127.4 | 11.8 | 10050 | 12.4 | 7.9 | 10402 | 8.6 | 3.9 | 11733 | 4.8 | 20000 | |
| 137.4 | 10.9 | 10115 | 11.6 | 7.3 | 10468 | 8 | 3.6 | 11910 | 4.5 | 20000 | |
| 159.4 | 9.4 | 10244 | 10.1 | 6.3 | 10684 | 7 | 3.1 | 12263 | 4 | 20000 | |
| 185 | 8.1 | 10374 | 8.8 | 5.4 | 11010 | 6.2 | 2.7 | 12623 | 3.6 | 20000 | |
| 192.7 | 7.8 | 10409 | 8.5 | 5.2 | 11099 | 6 | 2.6 | 12722 | 3.5 | 20000 | |
| 223.6 | 6.7 | 10539 | 7.4 | 4.5 | 11434 | 5.4 | 2.2 | 13093 | 3.1 | 20000 | |
| 235 | 6.4 | 9797 | 6.5 | 4.3 | 10399 | 4.6 | 2.1 | 11934 | 2.7 | 20000 | |
| 270.2 | 5.6 | 10643 | 6.2 | 3.7 | 11112 | 4.3 | 1.9 | 11921 | 2.3 | 20000 | |
| 329.6 | 4.6 | 10258 | 4.9 | 3 | 11128 | 3.5 | 1.5 | 12743 | 2 | 20000 | |
| JRP4N…7 | |||||||||||
| 359.5 | 4.2 | 15642 | 6.8 | 2.8 | 16279 | 4.7 | 1.4 | 18842 | 2.7 | 20000 | 11 |
| 391.2 | 3.8 | 15764 | 6.3 | 2.6 | 16578 | 4.4 | 1.3 | 19172 | 2.6 | 20000 | |
| 461.7 | 3.2 | 14336 | 4.9 | 2.2 | 14970 | 3.4 | 1.1 | 17336 | 2 | 20000 | |
| 491.4 | 3.1 | 16094 | 5.1 | 2 | 17403 | 3.7 | 1 | 19575 | 2.1 | 20000 | |
| 568.4 | 2.6 | 16464 | 4.6 | 1.8 | 17944 | 3.3 | 0.88 | 19845 | 1.8 | 20000 | |
| 645.5 | 2.3 | 12997 | 3.2 | 1.5 | 14044 | 2.3 | 0.77 | 15988 | 1.3 | 20000 | |
| 700.7 | 2.1 | 15008 | 3.4 | 1.4 | 16365 | 2.4 | 0.71 | 18879 | 1.4 | 20000 | |
| 810.4 | 1.9 | 15486 | 3 | 1.2 | 16872 | 2.2 | 0.62 | 19271 | 1.2 | 20000 | |
| 883.9 | 1.7 | 13803 | 2.5 | 1.1 | 14900 | 1.8 | 0.57 | 16938 | 1 | 20000 | |
| 1039 | 1.4 | 15905 | 2.4 | 0.96 | 16561 | 1.7 | 0.48 | 17700 | 0.89 | 20000 | |
| 1110 | 1.4 | 14412 | 2 | 0.9 | 15418 | 1.5 | 0.45 | 17656 | 0.83 | 20000 | |
| 1226 | 1.2 | 16903 | 2.2 | 0.82 | 18375 | 1.6 | 0.41 | 19586 | 0.84 | 20000 | |
| 1342 | 1.1 | 14755 | 1.7 | 0.75 | 16075 | 1.3 | 0.37 | 18272 | 0.71 | 20000 | |
| 1552 | 0.97 | 15177 | 1.5 | 0.64 | 16539 | 1.1 | 0.32 | 18757 | 0.63 | 20000 | |
| 1875 | 0.8 | 13067 | 1.1 | 0.53 | 14330 | 0.8 | 0.27 | 16674 | 0.47 | 20000 | |
| 2023 | 0.74 | 16117 | 1.3 | 0.49 | 17360 | 0.9 | 0.25 | 19669 | 0.51 | 20000 | |
| 2348 | 0.64 | 16565 | 1.1 | 0.43 | 17836 | 0.8 | 0.21 | 20000 | 0.44 | 20000 | |
| 2468 | 0.61 | 15148 | 0.96 | 0.41 | 16325 | 0.69 | 0.2 | 18512 | 0.39 | 20000 | |
| 2837 | 0.53 | 14358 | 0.8 | 0.35 | 15701 | 0.58 | 0.18 | 18194 | 0.34 | 20000 | |
| 3460 | 0.43 | 16125 | 0.73 | 0.29 | 17364 | 0.53 | 0.14 | 19665 | 0.3 | 20000 | |

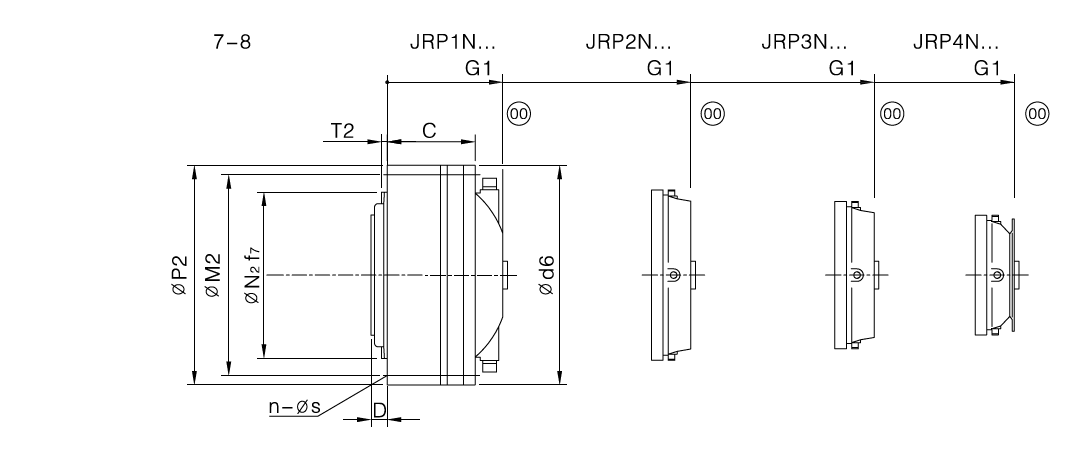

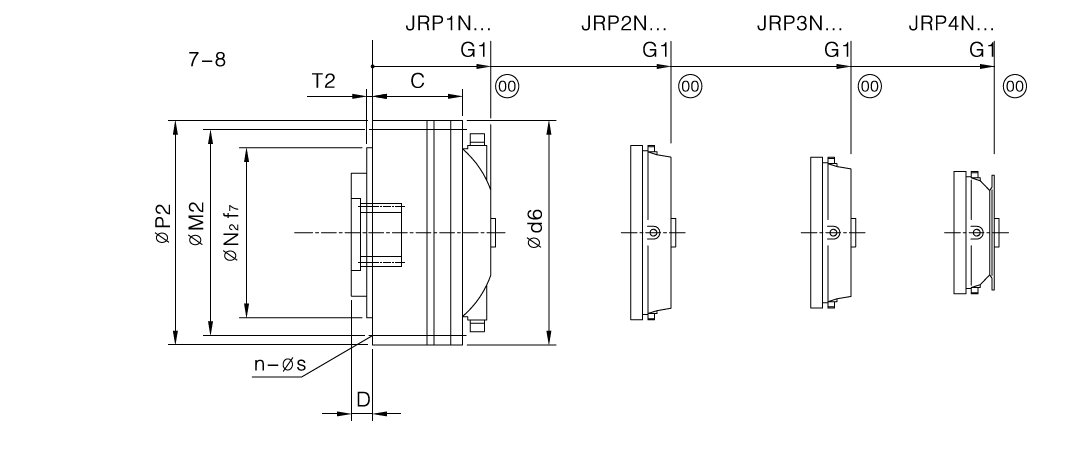

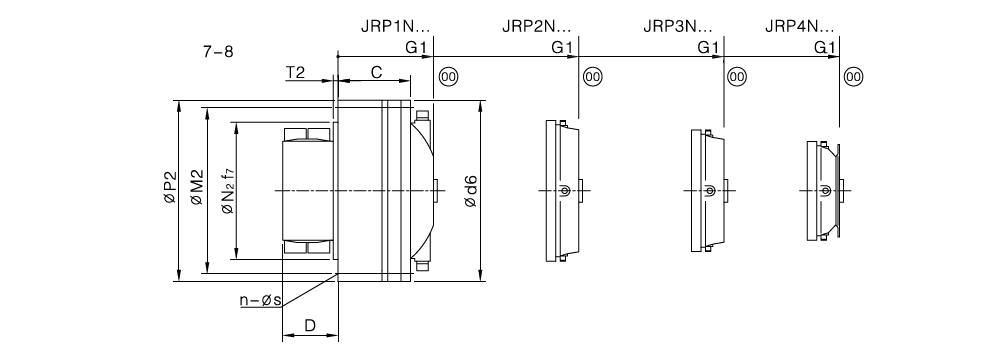

Размеры Планетарного редуктора серии JRР 7
[print-me alt=»click me to print» target = «.print»]
| NA | TN
Nm |
G1 | D | P2 | C | M2 | N2f7 | T2 | d6 | Boutgaten flens / прорези под болты на фланце | вес /weight(Kg) | |||||||
| 1N | 2N | 3N | 4N | n | s | 1N | 2N | 3N | 4N | |||||||||
| 7 | 13000 | 186 | 263 | 331 | 383 | 245 | 340 | 125 | 314 | 278 | 18 | 340 | 12 | 16 | 110 | 123 | 130 | 133 |
| NС | TN
Nm |
G1 | D | P2 | C | M2 | N2f7 | T2 | d6 | Boutgaten flens / прорези под болты на фланце | вес /weight(Kg) | |||||||
| 1N | 2N | 3N | 4N | n | s | 1N | 2N | 3N | 4N | |||||||||
| 7 | 13000 | 166 | 243 | 311 | 363 | 80 | 340 | 105 | 314 | 278 | 15 | 340 | 12 | 16 | 95 | 108 | 125 | 128 |
| NB
ND |
TN
Nm |
G1 | D | P2 | C | M2 | N2f7 | T2 | d6 | Boutgaten flens / прорези под болты на фланце | вес /weight(Kg) | |||||||
| 1N | 2N | 3N | 4N | n | s | 1N | 2N | 3N | 4N | |||||||||
| 7 | 13000 | 186 | 263 | 331 | 383 | 143 | 340 | 125 | 314 | 278 | 18 | 340 | 12 | 16 | 110 | 123 | 130 | 133 |
A-Полый вал со стяжным диском
| W | W1 | W2 | W3 | D2 | D3 | D4 | Y1 | X | X1 | X3 | X4 | Za | Zb | |
| 7-8 | 79 | 6 | 47 | 135 | 165f7 | 120 H7 | 80 f7 | 5 | R2 | 3 | 79 | 130 | 120 | 80 |
B-Сплошной вал со шпонкой
| D | E | L | L1 | t | b | d2 | D1 | t1 | b1 | |
| 7-8 | 100 m6 | 210 | 200 | 5 | 106 | 28 | M24 | 100 | 106 | 28 |
| 100 m6 | 210 | 200 | 5 | 106 | 28 | M24 | 100 | 106 | 28 |
C-Полый вал с эвольвентным шлицем
| M3 | M | M1 | M2 | Y | S | Z2 | Z1 | E2 | E3 | |
| 7-8 | 77 | 7 | 70 | — | 1.5 | A80x74 H10 | 100 f7 | B80x74 c9 | 75 | 68 |
D-сплошной вал с эвольвентным шлицем
| d1 | N | O | P | P1 | P2 | P3 | P4 | Q | R | S1 | T1 | T2 | T3 | U | Z | |
| 7-8 | M10 | 25 | 10 | 50 | 90 | 10.5 | 22 | 10 | 80 | 85 f7 | B80x74 c9 | 80 M7 | A80x74 | 85 M7 | 45 | 10 |
| M14 | 30 | 12 | 65 | 110 | 12 | 22 | 15 | 90 | 105 f7 | B100x94 c9 | 105 M7 | A100x94 | 105 M7 | 52 | 12 |
Основной вход / код 00
Сплошной вал со шпонкой, код AD
| Код детали / Accessories code | A | B | C
f7 |
D
m6 |
E | G | H | I | L | b | d | d2
DIN332 |
t |
| ADM1 | 220 | 195 | 150 | 65 | 105 | 15 | 5 | 16 | 90 | 18 | 14 | M20x42 | 69 |
| ADM2 | 272 | 245 | 175 | 65 | 105 | 39 | 10 | 18 | 90 | 18 | 14 | M20x42 | 69 |
| ADM3 | 280 | 250 | 200 | 80 | 130 | 40 | 20 | 20 | 110 | 22 | 16 | M20x42 | 85 |
| ADM4 | 325 | 295 | 230 | 90 | 170 | 36 | 5 | 25 | 160 | 25 | 18 | M24x50 | 95 |
| Тип | Серия | Lt | |||||||
| IEC | IEC71 | IEC80
IEC90 |
IEC100
IEC112 |
IEC132 | IEC160
IEC180 |
IEC200 | IEC225 | ||
| 7 | 2 | 343 | 345 | 350 | 351 | 418 | 449 | 459 | 490 |
| 3 | 395 | 397 | 402 | 403 | 470 | — | — | — | |
| 4 | 435 | 437 | 442 | 443 | 510 | — | — | — | |
