Характеристики
Артикул:
14877
Крутящий момент:
до 3800 Нм
Передаточное отношение:
от 3.50 до 3301
Диаметр выходного вала:
65 мм
Структура Обозначения
Характеристики
Размеры
Документация
Крутящий момент:
до 3800 Нм
Передаточное отношение:
от 3.50 до 3301
Диаметр выходного вала:
65 мм
Характеристики Планетарного редуктора серии JRР 2
| i eff | 1500 | 1000 | 500 | T2max
[Nm] |
P1
[kW] |
||||||
| n2[rpm] | T2[Nm] | P2[kW] | n2[rpm] | T2[Nm] | P2[kW] | n2[rpm] | T2[Nm] | P2[kW] | |||
| JRP1N…2 | |||||||||||
| 3.5 | 429 | 1565 | 70 | 286 | 1767 | 53 | 143 | 2175 | 32.6 | 5600 | 20 |
| 4.13 | 363 | 1617 | 62 | 242 | 1827 | 46.3 | 121 | 2249 | 28.5 | 6000 | |
| 5.17 | 290 | 1682 | 51 | 193 | 1900 | 38.5 | 97 | 2339 | 23.7 | 6000 | |
| 6 | 250 | 1732 | 45.4 | 167 | 1956 | 34.1 | 83 | 2173 | 19 | 6000 | |
| 7.25 | 207 | 1582 | 34.3 | 138 | 1695 | 24.5 | 69 | 1868 | 13.5 | 6000 | |
| JRP2N…2 | |||||||||||
| 10.78 | 139 | 2193 | 32 | 93 | 2476 | 24.1 | 46.4 | 3049 | 14.8 | 6000 | 15 |
| 12.25 | 122 | 2278 | 29.2 | 82 | 2573 | 22 | 40.8 | 3168 | 13.5 | 6000 | |
| 14.46 | 104 | 2394 | 26 | 69 | 2704 | 19.6 | 34.6 | 3329 | 12.1 | 6000 | |
| 17.06 | 88 | 2475 | 22.8 | 59 | 2795 | 17.2 | 29.3 | 3393 | 10.4 | 6000 | |
| 18.1 | 83 | 2561 | 22.2 | 55 | 2893 | 16.7 | 27.6 | 3562 | 10.3 | 6000 | |
| 21 | 71 | 2678 | 20 | 47.6 | 3025 | 15.1 | 23.8 | 3724 | 9.3 | 6000 | |
| 25.38 | 59 | 2835 | 17.6 | 39.4 | 3202 | 13.2 | 19.7 | 3553 | 7.3 | 6000 | |
| 29.94 | 50 | 2931 | 15.4 | 33.4 | 3310 | 11.6 | 16.7 | 3583 | 6.3 | 6000 | |
| 31.02 | 48.4 | 2582 | 13.1 | 32.2 | 2698 | 9.1 | 16.1 | 2893 | 4.9 | 6000 | |
| 36 | 41.7 | 2358 | 10.3 | 27.8 | 2463 | 7.2 | 13.9 | 2640 | 3.8 | 6000 | |
| 43.5 | 34.5 | 2407 | 8.7 | 23 | 2511 | 6 | 11.5 | 2689 | 3.2 | 6000 | |
| 52.56 | 28.5 | 2070 | 6.2 | 19 | 2161 | 4.3 | 9.5 | 2319 | 2.3 | 6000 | |
| JRP3N..2 | |||||||||||
| 53.78 | 27.9 | 3552 | 10.4 | 18.6 | 3961 | 7.7 | 9.3 | 4314 | 4.2 | 6000 | 10 |
| 63.46 | 23.6 | 3732 | 9.2 | 15.8 | 4022 | 6.6 | 7.9 | 4469 | 3.7 | 6000 | |
| 73.5 | 20.4 | 3901 | 8.3 | 13.6 | 4077 | 5.8 | 6.8 | 4609 | 3.3 | 6000 | |
| 79.44 | 18.9 | 3955 | 7.8 | 12.6 | 4106 | 5.4 | 6.3 | 4684 | 3.1 | 6000 | |
| 92.19 | 16.3 | 4010 | 6.8 | 10.8 | 4174 | 4.7 | 5.4 | 4831 | 2.7 | 6000 | |
| 100.3 | 15 | 4042 | 6.3 | 10 | 4250 | 4.4 | 5 | 4915 | 2.6 | 6000 | |
| 108.6 | 13.8 | 4071 | 5.9 | 9.2 | 4323 | 4.2 | 4.6 | 4996 | 2.4 | 6000 | |
| 125.6 | 11.9 | 4125 | 5.2 | 8 | 4459 | 3.7 | 4 | 5146 | 2.1 | 6000 | |
| 145.7 | 10.3 | 4221 | 4.6 | 6.9 | 4601 | 3.3 | 3.4 | 5088 | 1.8 | 6000 | |
| 152.3 | 9.9 | 3846 | 4 | 6.6 | 4014 | 2.8 | 3.3 | 4302 | 1.5 | 6000 | |
| 176.1 | 8.5 | 3907 | 3.5 | 5.7 | 4074 | 2.4 | 2.8 | 4363 | 1.3 | 6000 | |
| 207.8 | 7.2 | 3970 | 3 | 4.8 | 4326 | 2.2 | 2.4 | 4941 | 1.2 | 6000 | |
| 224.2 | 6.7 | 4035 | 2.8 | 4.5 | 4395 | 2.1 | 2.2 | 4798 | 1.1 | 6000 | |
| 260.2 | 5.8 | 4165 | 2.5 | 3.8 | 4532 | 1.8 | 1.9 | 4970 | 1 | 6000 | |
| 280.7 | 5.3 | 3302 | 1.8 | 3.6 | 3605 | 1.3 | 1.8 | 4167 | 0.78 | 6000 | |
| 314.4 | 4.8 | 4334 | 2.2 | 3.2 | 4711 | 1.6 | 1.6 | 5022 | 0.84 | 6000 | |
| 364.8 | 4.1 | 2542 | 1.1 | 2.7 | 2788 | 0.8 | 1.4 | 3244 | 0.47 | 6000 | |
| JRP4N…2 | |||||||||||
| 404.7 | 3.7 | 5051 | 2 | 2.5 | 5245 | 1.4 | 1.2 | 5615 | 0.73 | 6000 | 6 |
| 441 | 3.4 | 5312 | 1.9 | 2.3 | 5418 | 1.3 | 1.1 | 5684 | 0.68 | 6000 | |
| 510.1 | 2.9 | 5382 | 1.7 | 2 | 5439 | 1.1 | 0.98 | 5803 | 0.6 | 6000 | |
| 551.3 | 2.7 | 5393 | 1.5 | 1.8 | 5449 | 1 | 0.91 | 5867 | 0.56 | 6000 | |
| 639.8 | 2.3 | 5270 | 1.3 | 1.6 | 5470 | 0.9 | 0.78 | 5992 | 0.49 | 6000 | |
| 696.2 | 2.2 | 5425 | 1.2 | 1.4 | 5495 | 0.83 | 0.72 | 6000 | 0.45 | 6000 | |
| 773.1 | 1.9 | 4524 | 0.92 | 1.3 | 4698 | 0.64 | 0.65 | 5463 | 0.37 | 6000 | |
| 913.5 | 1.6 | 4595 | 0.79 | 1.1 | 4866 | 0.56 | 0.55 | 5662 | 0.33 | 6000 | |
| 1011 | 1.5 | 5477 | 0.85 | 0.99 | 5796 | 0.6 | 0.49 | 6000 | 0.31 | 6000 | |
| 1140 | 1.3 | 5565 | 0.77 | 0.88 | 5895 | 0.54 | 0.44 | 6000 | 0.28 | 6000 | |
| 1222 | 1.2 | 4743 | 0.61 | 0.82 | 5190 | 0.45 | 0.41 | 6021 | 0.26 | 6000 | |
| 1442 | 1 | 5337 | 0.58 | 0.69 | 5652 | 0.41 | 0.35 | 6226 | 0.23 | 6000 | |
| 1599 | 0.94 | 5036 | 0.5 | 0.63 | 5502 | 0.36 | 0.31 | 6366 | 0.21 | 6000 | |
| 1849 | 0.81 | 5200 | 0.44 | 0.54 | 5676 | 0.32 | 0.27 | 6559 | 0.19 | 6000 | |
| 1995 | 0.75 | 4415 | 0.35 | 0.5 | 4530 | 0.24 | 0.25 | 4730 | 0.12 | 6000 | |
| 2315 | 0.65 | 5124 | 0.35 | 0.43 | 5257 | 0.24 | 0.22 | 5489 | 0.12 | 6000 | |
| 2623 | 0.57 | 4633 | 0.28 | 0.38 | 5013 | 0.2 | 0.19 | 5720 | 0.11 | 6000 | |
| 2798 | 0.54 | 5687 | 0.32 | 0.36 | 6000 | 0.23 | 0.18 | 6000 | 0.11 | 6000 | |
| 3301 | 0.45 | 5997 | 0.29 | 0.3 | 6000 | 0.19 | 0.15 | 6000 | 0.09 | 6000 | |
Размеры Планетарного редуктора серии JRР 2
[print-me alt=»click me to print» target = «.print»]

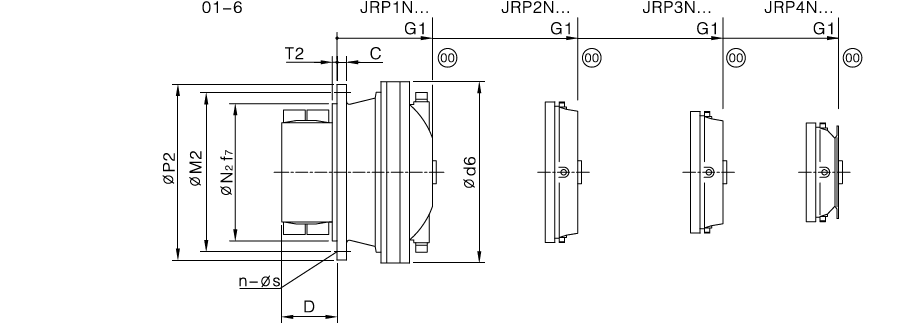

JRP..NA
| NA | TN
Nm |
G1 | D | P2 | C | M2 | N2f7 | T2 | d6 | Boutgaten flens / прорези под болты на фланце | вес /weight(Kg) | |||||||
| 1N | 2N | 3N | 4N | n | s | 1N | 2N | 3N | 4N | |||||||||
| 2 | 3800 | 192 | 260 | 312 | 352 | 85 | 220 | 16 | 195 | 150 | 16 | 240 | 10 | 14 | 36 | 48 | 49 | 51 |

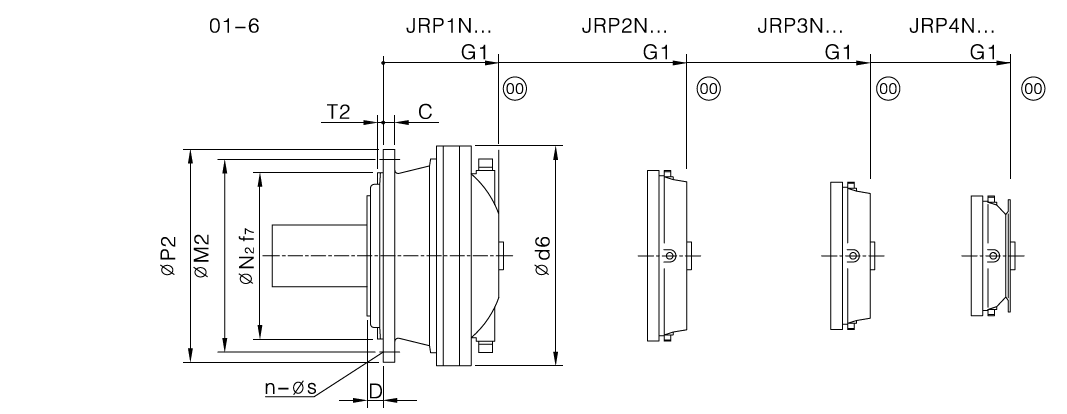

JRP..NB, JRP..ND
| NB
ND |
TN
Nm |
G1 | D | P2 | C | M2 | N2f7 | T2 | d6 | Boutgaten flens / прорези под болты на фланце | вес /weight(Kg) | |||||||
| 1N | 2N | 3N | 4N | n | s | 1N | 2N | 3N | 4N | |||||||||
| 2 | 3800 | 192 | 260 | 312 | 352 | 15 | 220 | 16 | 195 | 150 | 5 | 240 | 10 | 14 | 36 | 48 | 49 | 51 |

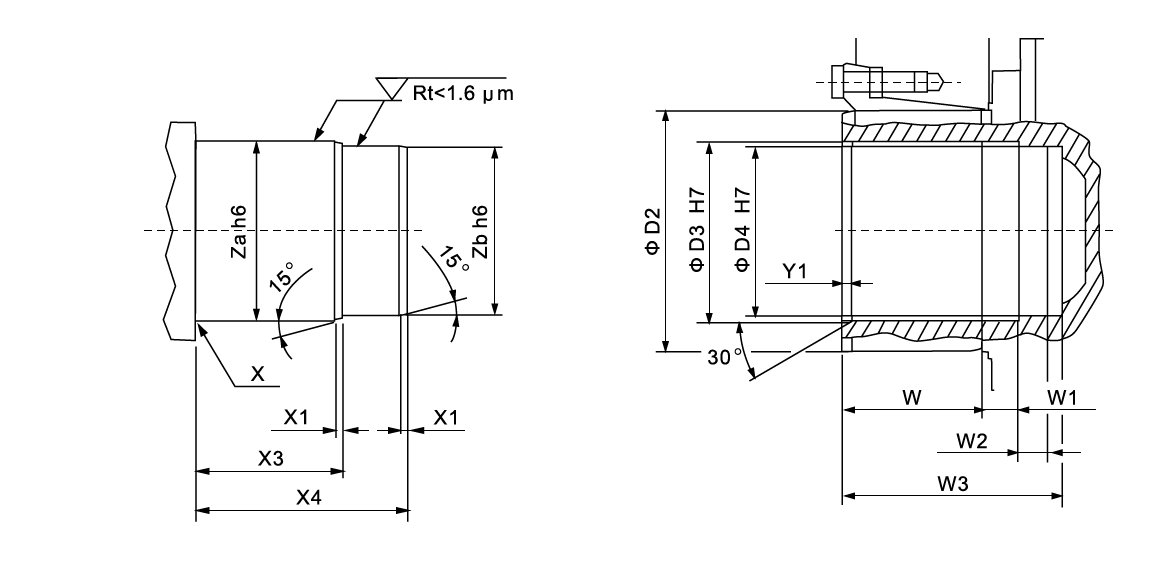

A-Полый вал со стяжным диском
| W | W1 | W2 | W3 | D2 | D3 | D4 | Y1 | X | X1 | X3 | X4 | Za | Zb | |
| 2-5 | 80 | 20 | 33 | 135 | 125f7 | 90 H7 | 50 f7 | 2 | R2 | 3 | 62 | 132 | 90 | 50 |

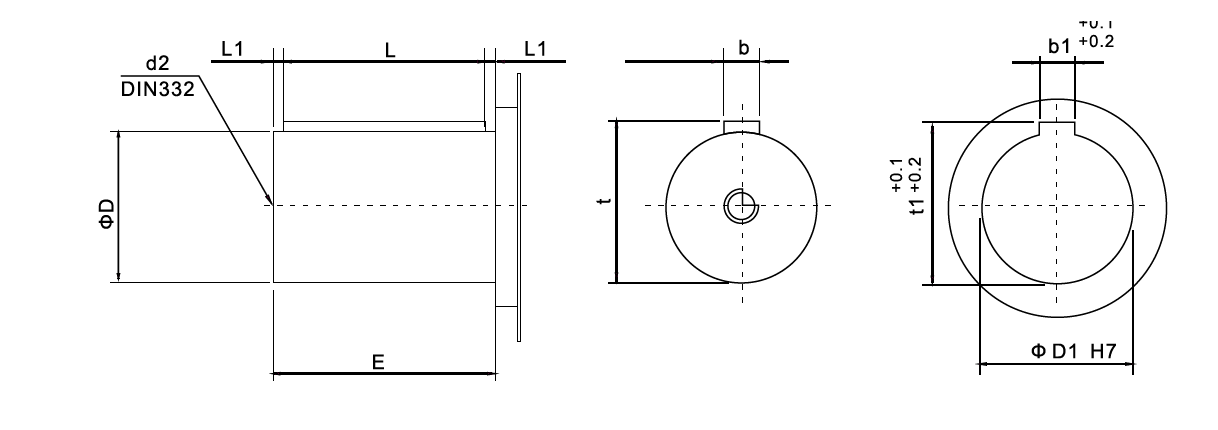

B-Сплошной вал со шпонкой
| D | E | L | L1 | t | b | d2 | D1 | t1 | b1 | |
| 2 | 65 m6 | 105 | 90 | 7.5 | 69 | 18 | M20 | 65 | 69 | 18 |

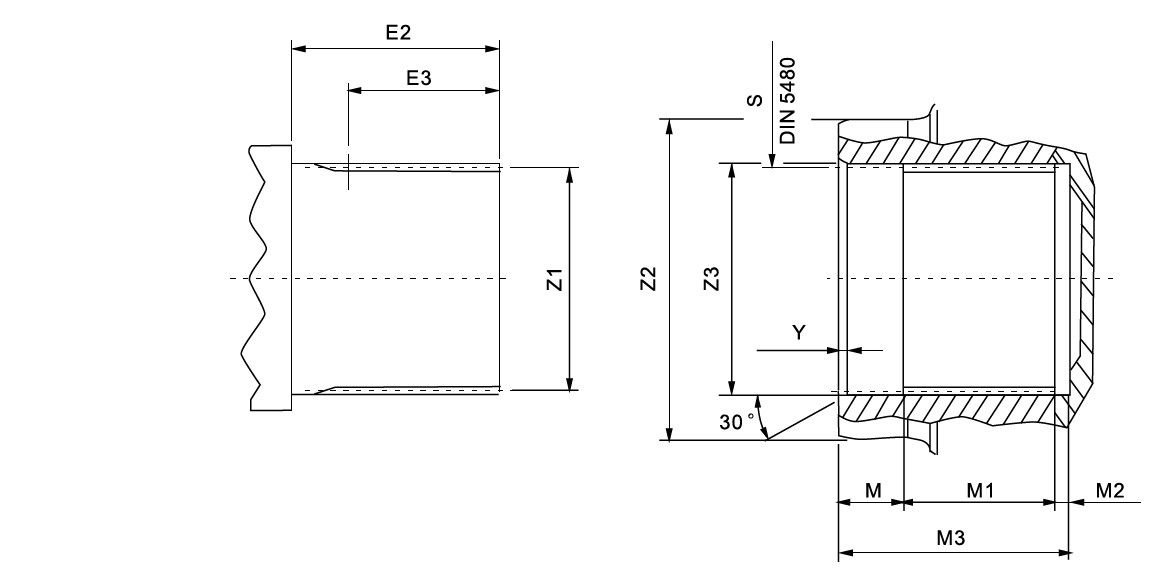

C-Полый вал с эвольвентным шлицем
| M3 | M | M1 | M2 | Y | S | Z2 | Z1 | E2 | E3 | |
| 2-5 | 67 | 9 | 50 | 8 | 1.0 | A70x64 H10 | 90 g7 | B70x64 c9 | 65 | 48 |

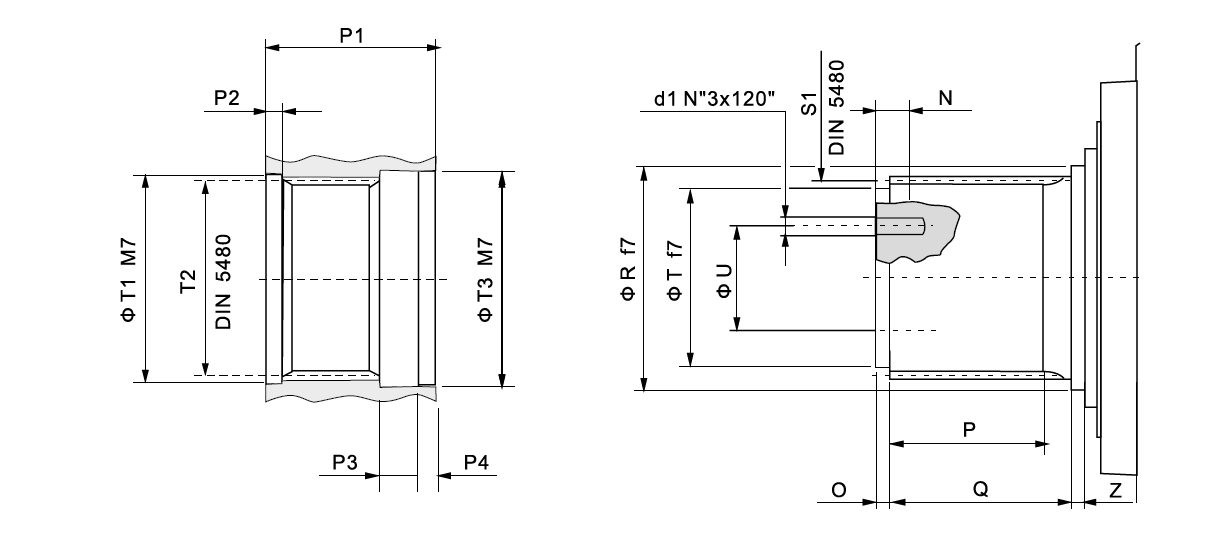

D-сплошной вал с эвольвентным шлицем
| d1 | N | O | P | P1 | P2 | P3 | P4 | Q | R | S1 | T1 | T2 | T3 | U | Z | |
| 2 | M10 | 20 | 8 | 38 | 68 | 8 | 13 | 10 | 58 | 60 f7 | B58x53 c9 | 60 M7 | A58x53 | 60 M7 | 32 | 8 |

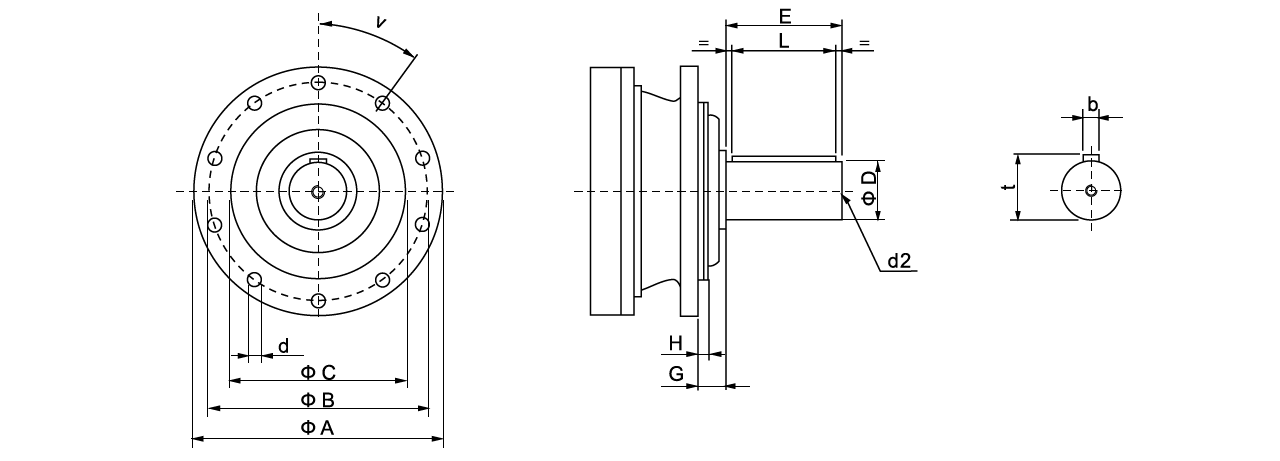

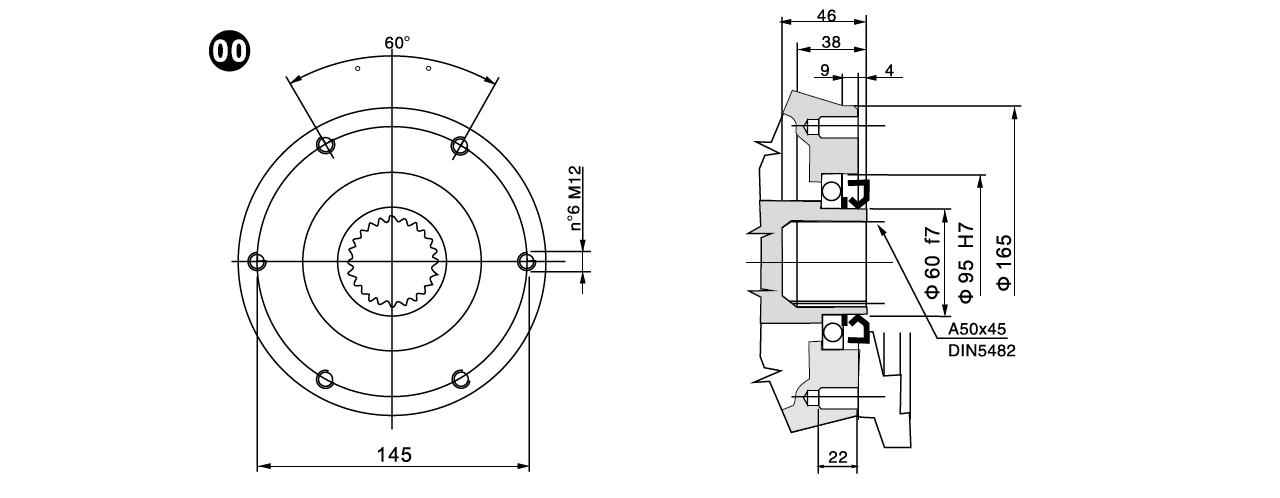

Основной вход / код 00
Сплошной вал со шпонкой
| Код детали / Accessories code | A | B | C
f7 |
D
m6 |
E | G | H | I | L | b | d | d2
DIN332 |
t |
| ADM1 | 220 | 195 | 150 | 65 | 105 | 15 | 5 | 16 | 90 | 18 | 14 | M20x42 | 69 |
| ADM2 | 272 | 245 | 175 | 65 | 105 | 39 | 10 | 18 | 90 | 18 | 14 | M20x42 | 69 |
| ADM3 | 280 | 250 | 200 | 80 | 130 | 40 | 20 | 20 | 110 | 22 | 16 | M20x42 | 85 |
| ADM4 | 325 | 295 | 230 | 90 | 170 | 36 | 5 | 25 | 160 | 25 | 18 | M24x50 | 95 |

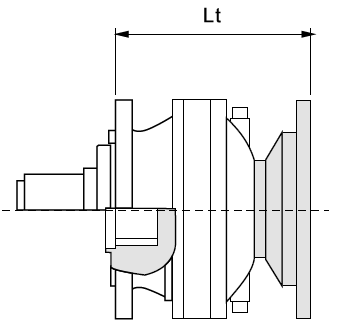

| Тип | Серия | Lt | |||||||
| IEC | IEC71 | IEC80
IEC90 |
IEC100
IEC112 |
IEC132 | IEC160
IEC180 |
IEC200 | IEC225 | ||
| 2 | 1 | 212 | 214 | 219 | 220 | 287 | 318 | 328 | 359 |
| 2 | 280 | 282 | 287 | 288 | 355 | 386 | 396 | 427 | |
| 3 | 332 | 334 | 339 | 340 | 407 | — | — | — | |
| 4 | 372 | 374 | 379 | 380 | 447 | — | — | — | |
