Планетарный редуктор серии JRР 01
Преобразователи частоты и устройства плавного пуска
- Устройство плавного пуска серии HRS1500
- Частотно-регулируемый привод серии HV610
- Частотно-регилируемый привод серии HV480
- Частотно-регулируемый привод серии HV100
- Миниатюрный частотно-регулируемый привод серии HV10
Характеристики
Артикул:
14839
Крутящий момент:
до 1000 Нм
Передаточное отношение:
от 3.38 до 3282
Диаметр выходного вала:
42 мм
Структура Обозначения
Характеристики
Размеры
Документация
Крутящий момент:
до 1000 Нм
Передаточное отношение:
от 3.38 до 3282
Диаметр выходного вала:
42 мм
Характеристики Планетарного редуктора серии JRР 01
| i eff | 1500 | 1000 | 500 | T2max
[Nm] |
P1
[kW] |
||||||
| n2[rpm] | T2[Nm] | P2[kW] | n2[rpm] | T2[Nm] | P2[kW] | n2[rpm] | T2[Nm] | P2[kW] | |||
| JRP1N…01 | |||||||||||
| 3.38 | 444 | 410 | 19.1 | 296 | 463 | 14.4 | 148 | 570 | 8.8 | 1600 | 12 |
| 4.39 | 342 | 431 | 15.4 | 228 | 487 | 11.6 | 114 | 600 | 7.2 | 1600 | |
| 6 | 250 | 412 | 10.8 | 167 | 453 | 7.9 | 83 | 510 | 4.5 | 1600 | |
| 6.94 | 216 | 387 | 8.8 | 144 | 407 | 6.2 | 72 | 457 | 3.5 | 1600 | |
| 10.5 | 143 | 206 | 3.1 | 95 | 213 | 2.1 | 47.6 | 224 | 1.1 | 1600 | |
| JRP2N…01 | |||||||||||
| 11.42 | 131 | 591 | 8.1 | 88 | 667 | 6.1 | 43.8 | 821 | 3.8 | 1600 | 8 |
| 14.84 | 101 | 639 | 6.8 | 67 | 722 | 5.1 | 33.7 | 889 | 3.1 | 1600 | |
| 19.27 | 78 | 672 | 5.5 | 52 | 759 | 4.1 | 25.9 | 816 | 2.2 | 1600 | |
| 20.28 | 74 | 702 | 5.4 | 49.3 | 793 | 4.1 | 24.7 | 916 | 2.4 | 1600 | |
| 23.46 | 64 | 733 | 4.9 | 42.6 | 828 | 3.7 | 21.3 | 921 | 2.1 | 1600 | |
| 26.34 | 57 | 738 | 4.4 | 38 | 803 | 3.2 | 19 | 825 | 1.6 | 1600 | |
| 30.47 | 49.2 | 771 | 4 | 32.8 | 808 | 2.8 | 16.4 | 829 | 1.4 | 1600 | |
| 36 | 41.7 | 561 | 2.4 | 27.8 | 589 | 1.7 | 13.9 | 636 | 0.93 | 1600 | |
| 41.64 | 36 | 571 | 2.2 | 24 | 599 | 1.5 | 12 | 646 | 0.81 | 1600 | |
| 48.16 | 31.1 | 512 | 1.7 | 20.8 | 537 | 1.2 | 10.4 | 581 | 0.63 | 1600 | |
| JRP3N…01 | |||||||||||
| 65.14 | 23 | 918 | 2.2 | 15.4 | 931 | 1.5 | 7.7 | 952 | 0.77 | 1600 | 5 |
| 68.55 | 21.9 | 920 | 2.1 | 14.6 | 933 | 1.4 | 7.3 | 954 | 0.73 | 1600 | |
| 79.29 | 18.9 | 925 | 1.8 | 12.6 | 937 | 1.2 | 6.3 | 958 | 0.63 | 1600 | |
| 89.03 | 16.8 | 928 | 1.6 | 11.2 | 941 | 1.1 | 5.6 | 961 | 0.57 | 1600 | |
| 103 | 14.6 | 933 | 1.4 | 9.7 | 945 | 1 | 4.9 | 966 | 0.49 | 1600 | |
| 115.6 | 13 | 836 | 1.1 | 8.6 | 847 | 0.77 | 4.3 | 865 | 0.39 | 1600 | |
| 121.7 | 12.3 | 938 | 1.2 | 8.2 | 950 | 0.82 | 4.1 | 970 | 0.42 | 1600 | |
| 140.7 | 10.7 | 943 | 1.1 | 7.1 | 955 | 0.71 | 3.6 | 975 | 0.36 | 1600 | |
| 162.8 | 9.2 | 947 | 0.91 | 6.1 | 959 | 0.62 | 3.1 | 979 | 0.32 | 1600 | |
| 182.8 | 8.2 | 848 | 0.73 | 5.5 | 859 | 0.49 | 2.7 | 877 | 0.25 | 1600 | |
| 211.4 | 7.1 | 852 | 0.63 | 4.7 | 863 | 0.43 | 2.4 | 880 | 0.22 | 1600 | |
| 216 | 6.9 | 684 | 0.5 | 4.6 | 732 | 0.36 | 2.3 | 799 | 0.19 | 1600 | |
| 246.3 | 6.1 | 959 | 0.61 | 4.1 | 971 | 0.41 | 2 | 990 | 0.21 | 1600 | |
| 276.6 | 5.4 | 859 | 0.49 | 3.6 | 870 | 0.33 | 1.8 | 887 | 0.17 | 1600 | |
| 319.9 | 4.7 | 863 | 0.42 | 3.1 | 873 | 0.29 | 1.6 | 900 | 0.15 | 1600 | |
| 372.6 | 4 | 824 | 0.35 | 2.7 | 846 | 0.24 | 1.3 | 883 | 0.12 | 1600 | |
| 378 | 4 | 759 | 0.32 | 2.6 | 796 | 0.22 | 1.3 | 854 | 0.12 | 1600 | |
| 437.1 | 3.4 | 786 | 0.28 | 2.3 | 800 | 0.19 | 1.1 | 873 | 0.11 | 1600 | |
| 484 | 3.1 | 874 | 0.28 | 2.1 | 884 | 0.19 | 1 | 961 | 0.1 | 1600 | |
| 661.5 | 2.3 | 800 | 0.19 | 1.5 | 836 | 0.13 | 0.76 | 930 | 0.07 | 1600 | |
| 765.1 | 2 | 772 | 0.16 | 1.3 | 823 | 0.11 | 0.65 | 915 | 0.06 | 1600 | |

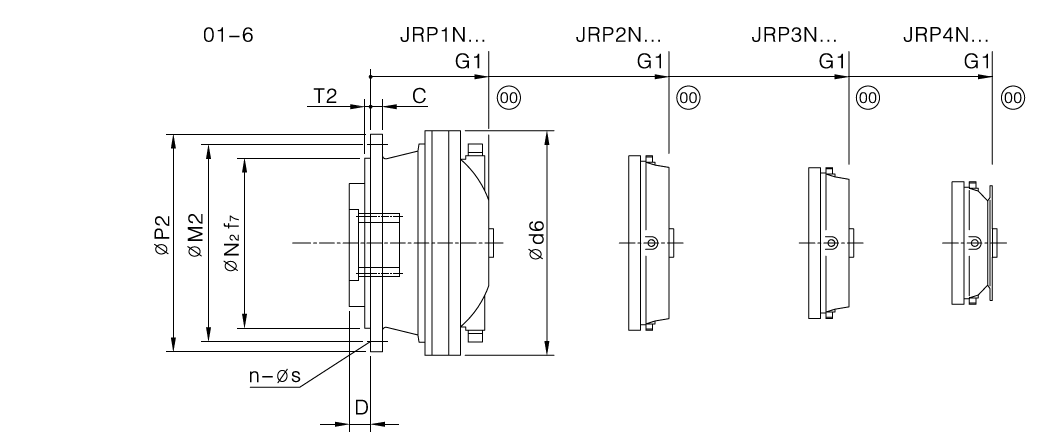

Размеры Планетарного редуктора серии JRР 01
[print-me alt=»click me to print» target = «.print»]
JRP..NA
| NA | TN
Nm |
G1 | D | P2 | C | M2 | N2f7 | T2 | d6 | Boutgaten flens / прорези под болты на фланце | вес /weight(Kg) | |||||||
| 1N | 2N | 3N | 4N | n | s | 1N | 2N | 3N | 4N | |||||||||
| 01 | 1000 | 127 | 167 | 206 | — | 55 | 180 | 13 | 165 | 110 | 6 | 183 | 8 | 9 | 13 | 17 | 21 | — |
JRP..NC
| NС | TN
Nm |
G1 | D | P2 | C | M2 | N2f7 | T2 | d6 | Boutgaten flens / прорези под болты на фланце | вес /weight(Kg) | |||||||
| 1N | 2N | 3N | 4N | n | s | 1N | 2N | 3N | 4N | |||||||||
| 01 | 1000 | 127 | 167 | 206 | — | 5 | 180 | 13 | 165 | 110 | 6 | 183 | 8 | 9 | 13 | 17 | 20 | — |
JRP..NB, JRP..ND
| NB
ND |
TN
Nm |
G1 | D | P2 | C | M2 | N2f7 | T2 | d6 | Boutgaten flens / прорези под болты на фланце | вес /weight(Kg) | |||||||
| 1N | 2N | 3N | 4N | n | s | 1N | 2N | 3N | 4N | |||||||||
| 01 | 1000 | 127 | 167 | 206 | — | 7 | 180 | 13 | 165 | 110 | 6 | 183 | 8 | 9 | 14 | 18 | 22 | — |
A-Сплошной вал со стяжным диском
| W | W1 | W2 | W3 | D2 | D3 | D4 | Y1 | X | X1 | X3 | X4 | Za | Zb | |
| 01 | 29 | 9 | 10 | 50 | 65f7 | 48 H7 | 30 f7 | 2 | R2 | 3 | 33 | 48 | 48 | 30 |
https://pro3.kru-web.ru/wp-content/uploads/2022/01/b-sploshnoj-val-so-shponkoj.png
| D | E | L | L1 | t | b | d2 | D1 | t1 | b1 | |
| 01 | 42k6 | 82 | 70 | 6 | 45 | 12 | M10 | 42 | 45 | 12 |
C-Полый вал с эвольвентным шлицем
| M3 | M | M1 | M2 | Y | S | Z2 | Z1 | E2 | E3 | |
| 01 | 34.7 | 5 | 24.7 | 5 | 0.5 | A40x36 H10 | 50 f8 | B40x36 c9 | 32.7 | 22.7 |
D-сплошной вал с эвольвентным шлицем
| d1 | N | O | P | P1 | P2 | P3 | P4 | Q | R | S1 | T1 | T2 | T3 | U | Z | |
| 01 | M6 | 20 | 5 | 30 | 55 | 5 | 14 | 7 | 43 | 42 f7 | B40x36 c9 | 42 M7 | A40x36 | 42 M7 | 24 | 7 |
Основной вход / код 00
Сплошной вал со шпонкой, код AD
| Код детали / Accessories code | A | B | C
f7 |
D
m6 |
E | G | H | I | L | b | d | d2
DIN332 |
t |
| ADM1 | 220 | 195 | 150 | 65 | 105 | 15 | 5 | 16 | 90 | 18 | 14 | M20x42 | 69 |
| ADM2 | 272 | 245 | 175 | 65 | 105 | 39 | 10 | 18 | 90 | 18 | 14 | M20x42 | 69 |
| ADM3 | 280 | 250 | 200 | 80 | 130 | 40 | 20 | 20 | 110 | 22 | 16 | M20x42 | 85 |
| ADM4 | 325 | 295 | 230 | 90 | 170 | 36 | 5 | 25 | 160 | 25 | 18 | M24x50 | 95 |
| Тип | Серия | Lt | |||||||
| IEC | IEC71 | IEC80
IEC90 |
IEC100
IEC112 |
IEC132 | IEC160
IEC180 |
IEC200 | IEC225 | ||
| 01 | 1 | 147 | 149 | 154 | 155 | 222 | — | — | — |
| 2 | 187 | 189 | 194 | 195 | 262 | — | — | — | |
| 3 | 226 | 228 | 233 | 234 | 301 | — | — | — | |
