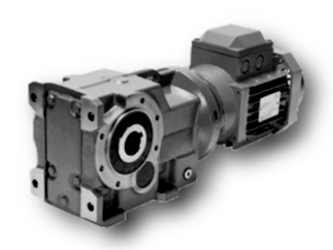

Навесные мотор-редукторы

Мотор-редуктор конвейера может иметь компоновку с перпендикулярными валами на базе цилиндро-конической схемы или с параллельными валами – с только цилиндрическими зубчатыми колесами. Этот случай представляет собой, пожалуй, наиболее распространенный вид привода конвейера. В данном случае редуктор, как правило, имеет полый вал и монтируется на вал барабана конвейера, хотя это вовсе необязательно.
Типоразмерный ряд мотор-редукторов для привода конвейера в данном случае позволяет применять их при мощностях примерно от 0,55 кВт до 200 кВт. Цена мотор-редукторов зависит в основном от типоразмера редуктора, который, в свою очередь, определяется сервис-фактором (коэффициентом запаса). Для разных условий, для разных конвейеров этот коэффициент разный.

Навесные шведские редукторы с приводом от двигателя на лапах

Визитной карточкой одного из наших партнеров – шведской компании Benzlers является другой специфический тип привода конвейера – цилиндрические навесные редукторы SALA.

Они достаточно подробно рассмотрены сразу в нескольких статьях нашего блога, потому что обладают поистине интересными преимуществами для эксплуатационщика, обусловленными их конструкцией.

Рассмотрим, что они могут дать пользователю конвейерного привода. Они предназначены для привода конвейеров в среднем диапазоне мощностей, при скорости на выходе около 20-30 об/мин передаваемая мощность может составлять до 120 кВт, минимального порога мощности формально не существует, но самый маленький типоразмер конвейерного редуктора SALA логично использовать для передачи примерно 1,5 кВт.

Передача крутящего момента через ременную передачу обеспечивает проскальзывание и предохранительную функцию, предотвращающую механические поломки, а также дает возможность заменять электродвигатель и редуктор отдельно друг от друга, что сложнее сделать в случае общепринятых мотор-редукторов.

Разъемная конструкция корпуса обеспечивает легкий ремонт, а запатентованное решение монтажа редуктора на резьбовые втулки (поставляются вместе с редуктором, лишь необходимо упомянуть, что редуктор предполагается использовать в конвейерах на открытом воздухе) позволяет легко демонтировать редуктор с вала барабана конвейера, что не такая простая задача, если говорить о продолжительной эксплуатации на открытом воздухе, где обычный вид монтажа «намертво приваривает» обычные валы с цилиндрической посадкой и призматической шпонкой.

Применение редукторов SALA в конвейерной технике подробно рассмотрено в статье Применение навесных редукторов Нории, а их преимущества перед цилиндро-коническими мотор-редукторами – в статье Плоские редукторы Benzlers SALA.

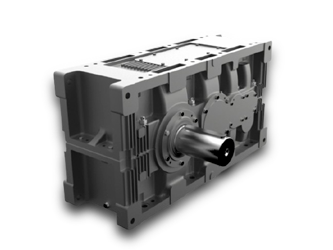

Привод большой мощности

Помимо мотор-редукторов передаваемыми мощностями до 90 кВт мы также поставляем и решения для более высоких мощностей. Это также редукторы в чугунном корпусе, с коническо-цилиндрической или цилиндрической компоновкой.

Если требуемая мощность для привода конвейера существенная, и речь идет о магистральных ленточных конвейерах, то к редуктору таких конвейеров предъявляются повышенные требования по надежности и ресурсу. Чаще всего за эталонный ресурс принимается 100 000 часов наработки, однако, при выборе редуктора для конвейеров в таком случае заказчик сам предоставляет требования по ресурсу, они могут отличаться в зависимости от пожеланий, и исходя из заданного ресурса, мы предлагаем типоразмер редуктора. Часто такие конвейеры работают в тяжелых климатических условиях, что обуславливает применение устройств подогрева масла в редукторе и/или его охлаждения. Как правило, такие конвейеры в силу компактности корпуса редуктора оснащаются вентилятором на входном валу, наши редукторы данной серии имеют также оребренную поверхность, для лучшего теплоотвода.
Для надежной работы в условиях повышенной запыленности рекомендуется применение таконитовых манжет на входном и выходном валах, гарантирующих, что масло не покинет редуктор со временем, как случается при износе кромки стандартной манжеты, в случае попадания абразивных частиц. Для плавного пуска конвейера используются гидромуфты или устройства плавного пуска на базе электроники. Наша компания поставляет не только редукторы как отдельный сборочный узел, но и собранные приводные блоки, включающие редуктор с двигателем на фланце, либо смонтированное на раме устройство.
Типоразмерный ряд наших редукторов для конвейеров практически не имеет ограничений в плане передаваемой мощности, максимальная мощность для самого большого типоразмера в линейке может доходить до 13 856 кВт. К сожалению формат данной статьи нашего блога не способен уместить более подробный рассказ об этой серии редукторов для конвейеров, поскольку цель данной статьи – сделать обзор всех поставляемых нами редукторов для привода любых конвейеров.

Червячные мотор-редукторы

Поэтому когда мы качнем маятник в другую сторону, то рассмотрим червячные редукторы, применяемые на малых конвейерах. Они просты и имеют низкую стоимость, при небольшом передаточном отношении обеспечивают приемлемый КПД. Червячные редукторы также используются там, где нужно разместить двигатель вдоль конвейера из компоновочных соображений.
Существует большое количество разновидностей червячных мотор-редукторов (редукторов). Наиболее часто встречается «стандарт NMRV», ставший уже нарицательным. Передаваемая мощность в данном случае ограничена 15 кВт, и типоразмером редуктора 150, означающим межосевое расстояние между осями червяка и червячного колеса.

Червячные редукторы большой мощности

Если же по условиям работы, или исходя из личных предпочтений заказчику требуется именно червячный редуктор, но большей мощности – у нас есть такие, передаваемой мощностью до 320 кВт. Чаще всего привод таких редукторов осуществляется от электродвигателя посредством ременной передачи, хотя и фланцевый монтаж электродвигателя на небольших типоразмерах возможен.

Небольшие мотор-редукторы из нержавеющей стали

Помимо общемашиностроительных конвейеров и редукторов для их привода, существуют и нами с успехом поставляются также и специальные серии. Они более дороги, нежели общепринятые «универсальные» редукторы, но если специфика применения диктует свои правила, их необходимо учитывать.
В частности, выше мы коснулись специальных редукторных приводов для магистральных ленточных конвейеров, но помимо них, на пищевых производствах, в условиях воздействия агрессивных сред, нами могут быть предложены редукторы и мотор-редукторы для привода конвейеров, выполненные из нержавеющей стали. В поставляемой нами номенклатуре для таких условий подходят цилиндро-конические и червячные мотор-редукторы. Более подробно приводы из нержавеющей стали описаны в соответствующей статье нашего блога – Нержавеющий редуктор. Мощность в нержавеющем варианте может доходить до 7,5 кВт.

Соосные мотор-
редукторы со
сплошным валом

Существует еще один тип редуктора для конвейера – это соосные редукторы, или, вернее, мотор-редукторы, так как передаваемая мощность в конвейерах, где используются соосная компоновка – как правило не велика. Мощность электродвигателей наших соосных мотор-редукторов составляет около 200 кВт. Чаще всего для передачи крутящего момента с редуктора на конвейер в таких случаях используется цепная передача, а сам мотор-редуктор расположен под ставом конвейера, но это вовсе необязательно: вариантов исполнения великое множество.

Соосные циклоидные мотор-редукторы

Однако есть и тип конвейера, где соосная компоновка является скорее достоинством, это шнековый конвейер – или, иначе называемый еще – винтовой конвейер. Винтовые конвейеры чаще всего предназначены для перемещения сыпучих смесей, и, поскольку в смесях может присутствовать неоднородность, камни, комки, и пр., то редуктор винтового конвейера должен обладать высокой стойкость к ударным перегрузкам. В таких условиях обычные цилиндрические редукторы с эвольвентным зацеплением потребуют заложить большой коэффициент запаса, то есть для маленького электродвигателя потребуется большой редуктор – ведь в зацеплении находятся всего пара зубьев, и одним из критериев разрушения любой зубчатой передачи как раз и является – ударная нагрузка в приводе. Но в поставляемой нами номенклатуре конвейерных редукторов также присутствуют японские циклоидные мотор-редукторы, которые благодаря многопарности зацепления легко выдерживают кратковременные перегрузки по крутящему моменту, пятикратно превосходящему номинальное значение! Подробно преимущества циклоидной передачи рассмотрены в соответствующей статье нашего блога – Принцип работы планетарно-цевочного редуктора, а номенклатура циклоидных редукторов представлена в соответствующем разделе нашего каталога. В каталоге представлены варианты монтажа как на лапах, так и на двух вариантах фланцев.
