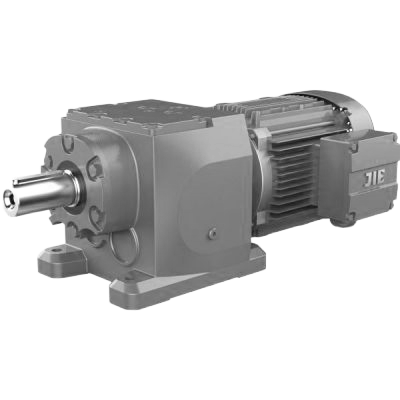

Соосный цилиндрический мотор-редуктор Серия JRTR
Передаваемая мощность:
До 200 кВт
Крутящий момент:
До 50 000 Нм
Передаточное отношение:
От 3.77 до 281.71 и до 25 000:1 в комбинированном исполнении
Электродвигатели:
От 0,12 до 250 кВт
Типоразмерный ряд
JRT R17, JRT R27, JRT R37, JRT R47, JRT R57, JRT R67, JRT R77, JRT R87, JRT R97, JRT R107, JRT R137, JRT R147, JRT R167)..
Описание
Мы поставляем напрямую от производителя соосные цилиндрические мотор-редукторы Серия JRTR
Всё описанное оборудование можно приобрести с доставкой из Индии у официального представителя в России на сайте https://ele-con.ru/
Серия JRTR соосных цилиндричеких мотор-редукторов от голландского производителя представляет собой проверенную годами качественную альтернативу известным брендам, полностью взаимозаменяемую по размерам и техническим характеристикам, а наши цены, как правило, ниже известных аналогов, сходных по качеству. Широкий выбор монтажных позиций и вариантов исполнения и дополнительных опций позволяет применять редуктор в широком спектре областей.
Соосные цилиндрические мотор-редукторы и редукторы спроектированы с учетом многолетнего опыта эксплуатации и обладают высокой передаваемой мощностью, высоким КПД, низким уровнем шума и имеют большой срок службы.
Мотор-редукторы и редукторы серии JRTR способны удовлетворить любые самые экзотические запросы потребителя, имеют отличные массо-габаритные показатели, максимальный крутящий момент на выходном валу до 56 494 Нм.
Соосные цилиндрические мотор-редукторы в стандартном исполнении оснащаются асинхронными электродвигателями с частотой питающей сети 50 Гц, напряжением питания 220/380 В. Стыковка с редуктором через промежуточную муфту. По запросу возможна поставка редукторов с подготовкой под двигатель заказчика, либо поставка мотор-редукторов с нестандартными электродвигателями (оснащенных энкодером, тормозом или дополнительным вентилятором, с повышенной степенью защиты и классом изоляции, во взрывозащищенном исполнении, и т.п.)
Качество выпускаемых редукторов и мотор-редукторов JRTF подтверждается соответствием стандарта UNI EN ISO 9001: 2008.
Таблица соответствия мотор-редукторов и SewEurodrive.
| Типоразмер | Максимальная мощность [кВт] | Номинальный крутящий момент [Нм] | диаметр вала | аналог SEW | аналог Nord Getriebe |
| JRT R17 | 0,75 | 85 | 20 | R17 | SK17.2 / SK17.3 |
| JRT R27 | 3 | 130 | 25 | R27 | SK37.2 / SK37.3 |
| JRT R37 | 3 | 200 | 25 | R37 | SK37.2 / SK37.3 |
| JRT R47 | 5,5 | 300 | 30 | R47 | SK47.2 / SK47.3 |
| JRT R57 | 7,5 | 450 | 35 | R57 | SK57.2 / SK57.3 |
| JRT R67 | 7,5 | 600 | 35 | R67 | SK67.2 / SK67.3 |
| JRT R77 | 11 | 820 | 40 | R77 | SK77.2 / SK77.3 |
| JRT R87 | 22 | 1550 | 50 | R87 | SK87.2 / SK87.3 |
| JRT R97 | 30 | 3000 | 60 | R97 | SK97.2 / SK97.3 |
| JRT R107 | 45 | 4300 | 70 | R107 | SK07.2 / SK07.3 |
| JRT R137 | 55 | 8000 | 90 | R137 | SK37.2 / SK37.3 |
| JRT R147 | 75 | 13 000 | 110 | R147 | SK47.2 / SK47.3 |
| JRT R167 | 160 | 18000 | 120 | R167 | SK67.2 / SK67.3 |
Особенности редукторов серии JRTR:
- монтаж на лапах или фланце
- Корпус редуктора для типоразмеров 17 и 27 выполнен из алюминия, типоразмеров 37-167 из серого чугуна
- Шлифованные косозубые шестерни 6 класса точности для сниженного уровня шума и вибрации
- Уплотнения Simrit и подшипники NSK
- 1- ступенчатый, 2- ступенчатый, 3- ступенчатый редуктор
- Передаточное отношение от 1,5 до 250 в стандартном исполнении и до i=36 000 в комбинированном исполнении с применением предварительного редуктора
- Номинальная мощность от 0,06 кВт до 160 кВт
Характеристики
Размеры
Смотрите все размеры в Документации
Документация
Медиа
Каталог типоразмеров
Соосный цилиндрический мотор-редуктор JRT R17
Крутящий момент:
До 85 Нм
Передаваемая мощность:
До 0,75 кВт
Диаметр вала:
20мм
По запросу
Соосный цилиндрический мотор-редуктор JRT R27
Крутящий момент:
До 130 Нм
Передаваемая мощность:
До 3 кВт
Диаметр вала:
25 мм
По запросу
Соосный цилиндрический мотор-редуктор JRT R37
Крутящий момент:
До 200 Нм
Передаваемая мощность:
До 3 кВт
Диаметр вала:
25
По запросу
Соосный цилиндрический мотор-редуктор JRT R47
Крутящий момент:
До 300 Нм
Передаваемая мощность:
До 5.5 кВт
Диаметр вала:
30 мм
По запросу
Соосный цилиндрический мотор-редуктор JRT R57
Крутящий момент:
До 450 Нм
Передаваемая мощность:
До 7.5 кВт
Диаметр вала:
35 мм
По запросу
Соосный цилиндрический мотор-редуктор JRT R67
Крутящий момент:
До 600 Нм
Передаваемая мощность:
До 7.5 кВт
Диаметр вала:
35
По запросу
Соосный цилиндрический мотор-редуктор JRT R77
Крутящий момент:
До 820 Нм
Передаваемая мощность:
До 11 кВт
Диаметр вала:
40 мм
По запросу
Соосный цилиндрический мотор-редуктор JRT R87
Крутящий момент:
До 1550 Нм
Передаваемая мощность:
До 22 кВт
Диаметр вала:
50 мм
По запросу
Соосный цилиндрический мотор-редуктор JRT R97
Крутящий момент:
До 3000 Нм
Передаваемая мощность:
До 30 кВт
Диаметр вала:
60 мм
По запросу
Соосный цилиндрический мотор-редуктор JRT R107
Крутящий момент:
До 4300 Нм
Передаваемая мощность:
До 45 кВт
Диаметр вала:
70 мм
По запросу
Соосный цилиндрический мотор-редуктор JRT R137
Крутящий момент:
До 8000 Нм
Передаваемая мощность:
До 55 кВт
Диаметр вала:
90 мм
По запросу
Соосный цилиндрический мотор-редуктор JRT R147
Крутящий момент:
До 13000 Нм
Передаваемая мощность:
До 75 кВт
Диаметр вала:
110 мм
По запросу
Соосный цилиндрический мотор-редуктор JRT R167
Крутящий момент:
До 18000 Нм
Передаваемая мощность:
До 160 кВт
Диаметр вала:
120 мм
По запросу
