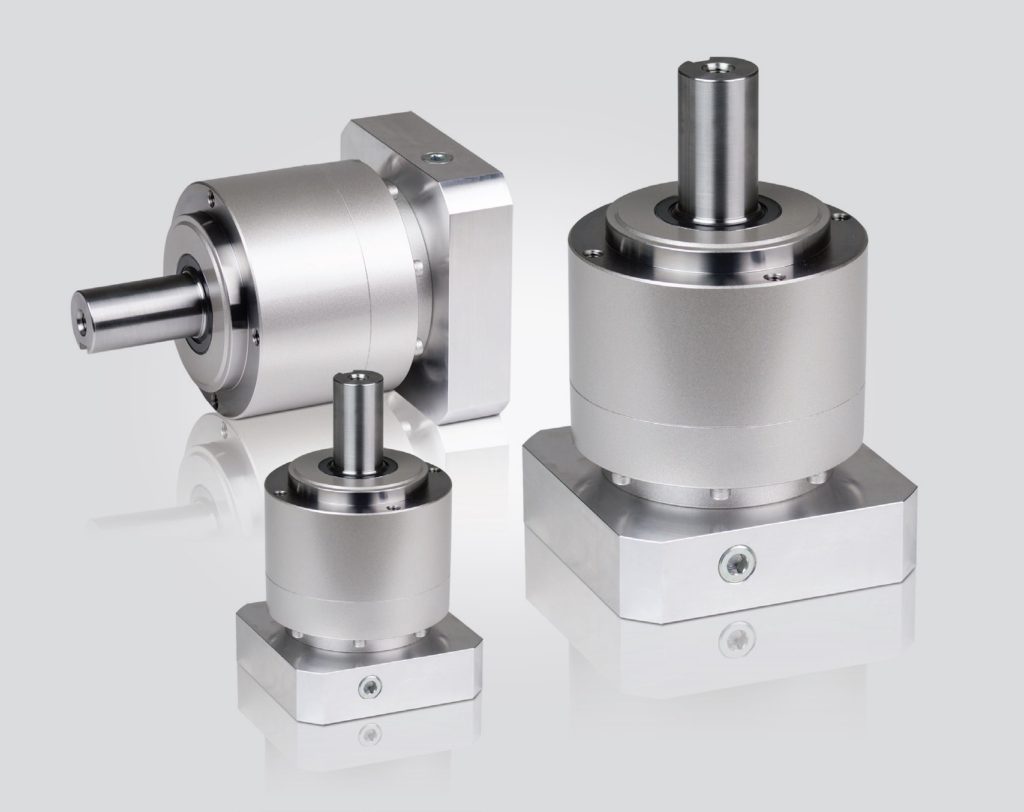

Планетарные серворедукторы Nidec Shimpo серии VRL
Тип редуктора
Соосный
Количество типоразмеров
7
Люфт
До 5 угл. мин
Номинальный крутящий момент
От 6 Нм до 1500 Нм
Передаточные отношения
От 3:1 до 100:1
Кол-во передаточных отношений в серии
23
Номинальная скорость вращения входного вала
От 1000 об/мин до 4000 об/мин (зависит от типоразмера)
Вес
От 0,7 кг до 57 кг
Типоразмерный ряд
Серия планетарных серворедукторов VRL: VRL - 050, VRL- 070, VRL- 090, VRL- 120, VRL- 155, VRL -205, VRL- 235.
Описание
Серия универсальных редукторов, предназначенных для среднего и высокого класса управления перемещением.
Отличительные особенности серии VRL:
- Лучшее в своем классе значение люфта – до 5 угловых минут
- Широкий ассортимент адаптеров для практически любого мотора обеспечивает точный и быстрый монтаж
- Редуктор заправлен смазкой на весь срок службы. Высокоэффективная смазка позволяет использовать редуктор в любом монтажном положении.
- Присоединительные размеры соответствуют отраслевым стандартам
- Сборка в США с возможностью немедленной доставки
Характеристики
Размеры
Смотрите все размеры в Документации.
Документация
Медиа
Каталог типоразмеров
Планетарный серворедуктор Nidec Shimpo серии VRL-050
Диаметр выходного вала:
12 мм
Номинальный крутящий момент:
до 15 Нм
Номинальная скорость вращения:
до 4000 об/мин
Максимальная скорость вращения:
до 8500 об/мин
Люфт:
не более 7 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRL-070
Диаметр выходного вала:
16 мм
Номинальный крутящий момент:
до 45 Нм
Номинальная скорость вращения:
до 5500 об/мин
Максимальная скорость вращения:
до 8500 об/мин
Люфт:
не более 5 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRL-090
Диаметр выходного вала:
22 мм
Номинальный крутящий момент:
до 118 Нм
Номинальная скорость вращения:
до 4500 об/мин
Максимальная скорость вращения:
до 8500 об/мин
Люфт:
не более 5 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRL-120
Диаметр выходного вала:
32 мм
Номинальный крутящий момент:
до 280 Нм
Номинальная скорость вращения:
до 4200 об/мин
Максимальная скорость вращения:
до 6500 об/мин
Люфт:
не более 5 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRL-155
Диаметр выходного вала:
40 мм
Номинальный крутящий момент:
до 590 Нм
Номинальная скорость вращения:
до 3900 об/мин
Максимальная скорость вращения:
до 6000 об/мин
Люфт:
не более 5 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRL-205
Диаметр выходного вала:
55 мм
Номинальный крутящий момент:
до 1300 Нм
Номинальная скорость вращения:
до 3400 об/мин
Максимальная скорость вращения:
до 5000 об/мин
Люфт:
не более 5 угловых минут
По запросу
Планетарный серворедуктор Nidec Shimpo серии VRL-235
Диаметр выходного вала:
75 мм
Номинальный крутящий момент:
до 2000 Нм
Номинальная скорость вращения:
до 3000 об/мин
Максимальная скорость вращения:
до 4500 об/мин
Люфт:
не более 5 угловых минут
По запросу
