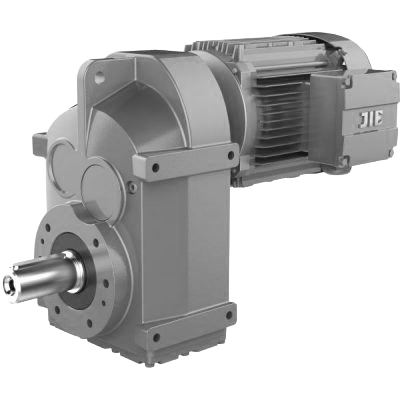

Плоский цилиндрический мотор-редуктор Серия JRTF
Описание
На странице представлена информация о продукции европейского производства. Мы готовы Вам предложить как оригинал, так и оборудование из Китая
Обратите внимание на более полный ассортимент данных редукторов https://pro3.kru-web.ru/blog/ploskie-reduktory-benzlers-sala/
Серия JRTF плоских цилиндрических редукторов с параллельными валами от голландского производителя представляет собой проверенную годами качественную альтернативу известным брендам, полностью взаимозаменяемую по размерам и техническим характеристикам, а наши цены, как правило, ниже известных аналогов, сходных по качеству. Широкий выбор монтажных позиций и вариантов исполнения и дополнительных опций позволяет применять редуктор в широком спектре областей.
Плоские цилиндрические мотор-редукторы в стандартном исполнении оснащаются асинхронными электродвигателями с частотой питающей сети 50 Гц, напряжением питания 220/380 В. Стыковка с редуктором происходит через промежуточную муфту. По запросу возможна поставка редукторов с подготовкой под двигатель заказчика, либо поставка мотор-редукторов с нестандартными электродвигателями (оснащенных энкодером, тормозом или дополнительным вентилятором, с повышенной степенью защиты и классом изоляции, во взрывозащищенном исполнении, и т.п.)
Качество выпускаемых редукторов и мотор-редукторов серии JRTF подтверждается соответствием стандарта UNI EN ISO 9001: 2008.
Таблица соответствия наших мотор-редукторов и Sew-Eurodrive.
| Типоразмер | Максимальная мощность [кВт] | Номинальный крутящий момент [Нм] | диаметр сплошного вала | Размер полого вала | Альтернатива SEW |
| JRT F37 | 3 | 200 | 25 | 30 | F37 |
| JRT F47 | 3 | 400 | 30 | 35 | F47 |
| JRT F57 | 5,5 | 600 | 35 | 40 | F57 |
| JRT F67 | 5,5 | 820 | 40 | 40 | F67 |
| JRT F77 | 11 | 1500 | 50 | 50 | F77 |
| JRT F87 | 22 | 3000 | 60 | 60 | F87 |
| JRT F97 | 30 | 4300 | 70 | 70 | F97 |
| JRT F107 | 45 | 7840 | 90 | 90 | F107 |
| JRT F127 | 110 | 12000 | 110 | 100 | F127 |
| JRT F157 | 200 | 18000 | 120 | 120 | F157 |
Особенности плоских мотор-редукторов серии JRTF с параллельными валами:
- Монтаж на лапах или на фланце
- Поставка со стандартными фланцами В5 и В14
- Поставка со сплошным или полым валом
- Типоразмеры от 37 до 167 включительно изготовлены из чугуна
- Шлифованные зубья 6 класса для минимального шума и вибрации
- Уплотнения Simrit и подшипники NSK
- Передаточные отношения от 4 до 280
- Крутящий момент от 200 Нм до 18 000 Нм включительно
- Мощность на выходном валу от 0,06 кВт до 200 кВт включительно
Характеристики
Размеры
Смотрите все размеры в Документации
Документация
Медиа
Каталог типоразмеров
Плоский цилиндрический мотор-редуктор JRTF 37
Крутящий момент:
До 200 Нм
Передаваемая мощность:
До 3 кВт
Диаметр сплошного вала:
25 мм
Диаметр полого вала:
30 мм
По запросу
Плоский цилиндрический мотор-редуктор JRTF 47
Крутящий момент:
До 400 Нм
Передаваемая мощность:
До 3 кВт
Диаметр сплошного вала:
30 мм
Диаметр полого вала:
35 мм
По запросу
Плоский цилиндрический мотор-редуктор JRTF 57
Крутящий момент:
До 600 Нм
Передаваемая мощность:
До 5.5 кВт
Диаметр сплошного вала:
35 мм
Диаметр полого вала:
40 мм
По запросу
Плоский цилиндрический мотор-редуктор JRTF 67
Крутящий момент:
До 820 Нм
Передаваемая мощность:
До 5.5 кВт
Диаметр сплошного вала:
40 мм
Диаметр полого вала:
40 мм
По запросу
Плоский цилиндрический мотор-редуктор JRTF 77
Крутящий момент:
До 1500 Нм
Передаваемая мощность:
До 11 кВт
Диаметр сплошного вала:
50 мм
Диаметр полого вала:
50 мм
По запросу
Плоский цилиндрический мотор-редуктор JRTF 87
Крутящий момент:
До 3000 Нм
Передаваемая мощность:
До 22 кВт
Диаметр сплошного вала:
60 мм
Диаметр полого вала:
60 мм
По запросу
Плоский цилиндрический мотор-редуктор JRTF 97
Крутящий момент:
До 4300 Нм
Передаваемая мощность:
До 30 кВт
Диаметр сплошного вала:
70 мм
Диаметр полого вала:
70 мм
По запросу
Плоский цилиндрический мотор-редуктор JRTF 107
Крутящий момент:
До 7840 Нм
Передаваемая мощность:
До 45 кВт
Диаметр сплошного вала:
90 мм
Диаметр полого вала:
90 мм
По запросу
Плоский цилиндрический мотор-редуктор JRTF 127
Крутящий момент:
До 12 000 Нм
Передаваемая мощность:
До 110 кВт
Диаметр сплошного вала:
110 мм
Диаметр полого вала:
100 мм
По запросу
Плоский цилиндрический мотор-редуктор JRTF 157
Крутящий момент:
До 18000 Нм
Передаваемая мощность:
До 200 кВт
Диаметр сплошного вала
120 мм
Диаметр полого вала:
120 мм
По запросу
