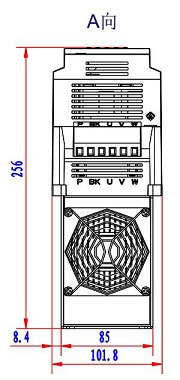

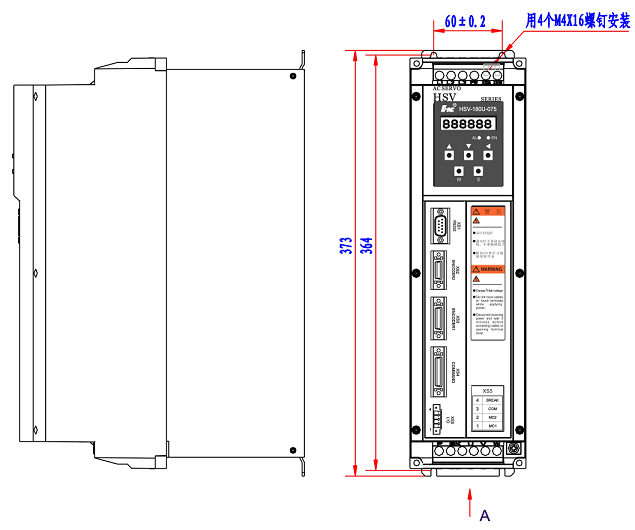

Тип

HSV-180AS-035

HSV-180AS-050

HSV-180AS-075

Максимальная мощность применимого двигателя (кВт)

3.7 кВт

5.5 кВт

5.5 кВт

7.5 кВт

7.5 кВт

11 кВт

Номинальный выходной ток (А)

16.8

21.9

31.4

Кратковременный пиковый ток (А)

22

28

42

Автоматический выключатель (А)

25

32

32

40

40

63

Разъем (А)

18

25

25

32

32

40

Входной обменный реактор

Ток (А)

10

15

15

20

20

30

Индуктивность (мГн)

1.4

0.93

0.93

0.7

0.7

0.47

Входной фильтр(А)

10

15

15

20

20

30

Максимальный тормозной резистор (А)

25

25

40

Рекомендуемый тормозной резистор

Резистор (Ом)

51 Ом

51 Ом

27 Ом

Мощность (Вт)

1500 Вт

1500 Вт

2000 Вт

Количество

1

1

1

Рекомендуемое значение кабеля главной цепи (мм2)

4

4

4

4

4

10

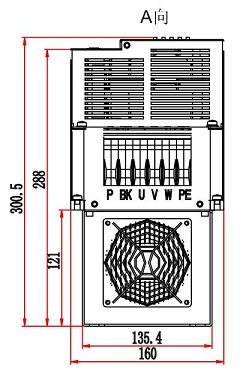

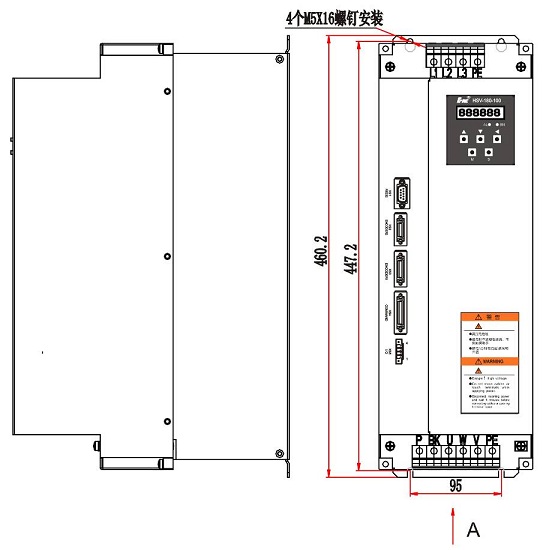

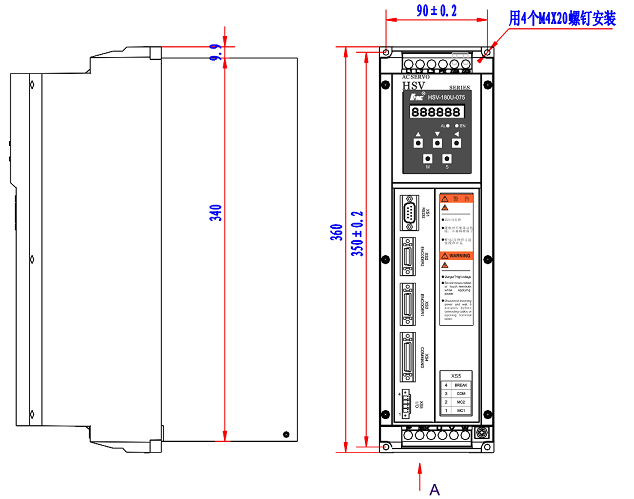

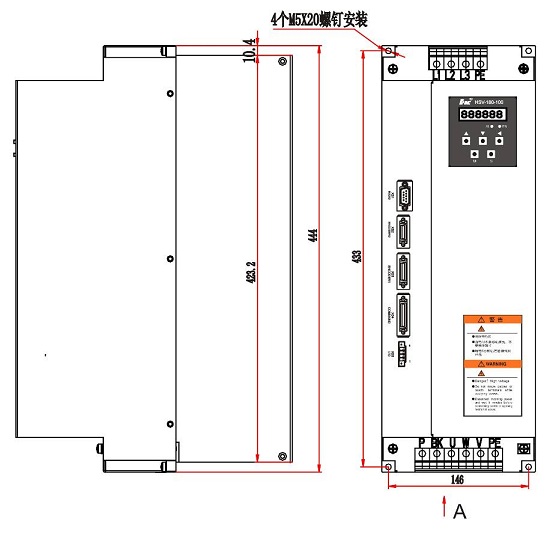

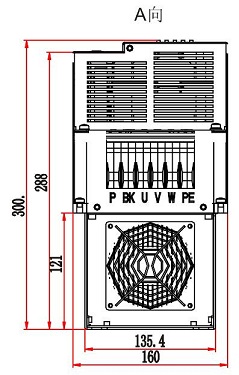

Тип

HSV-180AS-100

HSV-180AS-150

Максимальная мощность применимого двигателя (кВт)

11 кВт

15 кВт

18.5 кВт

22 кВт

Номинальный выходной ток (А)

43.8

62.8

Кратковременный пиковый ток (А)

56

84

Автоматический выключатель (А)

63

63

100

100

Разъем (А)

40

50

63

80

Входной обменный реактор

Ток (А)

30

40

50

60

Индуктивность (мГн)

0.47

0.35

0.28

0.24

Входной фильтр(А)

40

50

65

Максимальный тормозной резистор (А)

75

Рекомендуемый тормозной резистор

Резистор (Ом)

33 Ом

27 Ом

Мощность (Вт)

1500 Вт

2000 Вт

Количество

2

2

Рекомендуемое значение кабеля главной цепи (мм2)

10

16

16

25

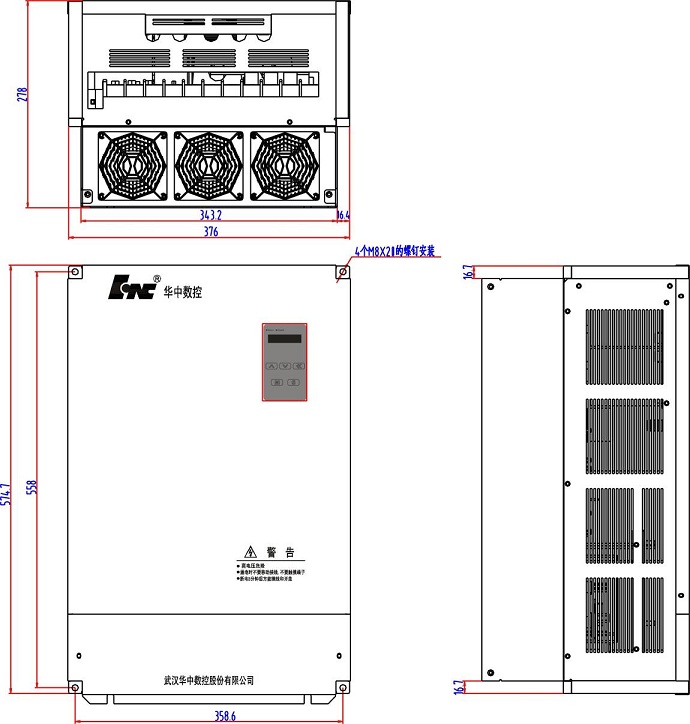

Тип

HSV-180AS-200

HSV-180AS-300

HSV-180AS-450

Максимальная мощность применимого двигателя (кВт)

30 кВт

37 кВт

51 кВт

75 кВт

Номинальный выходной ток (А)

85.7

125

170

Кратковременный пиковый ток (А)

110

168

224

Автоматический выключатель (А)

125

160

200

400

Разъем (А)

95

115

150

250

Входной обменный реактор

Ток (А)

80

90

150

250

Индуктивность (мГн)

0.17

0.16

0.095

0.056

Входной фильтр(А)

100

150

250

Максимальный тормозной резистор (А)

100

150

Рекомендуемый тормозной резистор

Резистор (Ом)

30 Ом

30 Ом

30 Ом

Мощность (Вт)

2500 Вт

2500 Вт

2500 Вт

Количество

3

4

6

Рекомендуемое значение кабеля главной цепи (мм2)

70

120

Входная мощность

Номинальное напряжение

Диапазон колебаний напряжения

Частота

Технические характеристики 150 А и ниже: трехфазный переменный ток 380 В -15%～+10% 50/60 Гц

200 А и выше Технические характеристики:

1. Однофазная мощность управления AC220V -15%～+10% 50/60Гц

2. Трехфазный AC380V сильная мощность -15%～+10% 50/60Гц

Режимы управления

Управление положением, внешнее управление скоростью, управление JOG, внутреннее управление скоростью

Характеристика

Частотная характеристика скорости

300 Гц или выше

Волатильность скорости

Ниже 5 об/мин (нагрузка 0%～100%)

Диапазон скоростей

1r/мин～12000r/мин

Диапазон постоянной мощности

1：4

Управление положением

Типы импульсной команды

① Направление + последовательность импульсов

②Импульс против часовой стрелки + Импульс по часовой стрелке

③Двухфазный квадратурный импульс A / B

Форма импульсной команды

Неизолированный проводной привод (около + 5 В)

Частота импульсной команды

≤500 кГц

Управление скоростью

Типы импульсной команды

② Направление + последовательность импульсов

②Импульс против часовой стрелки + Импульс по часовой стрелке

③Двухфазный квадратурный импульс A / B

Форма импульсной команды

Неизолированный проводной привод (около + 5 В)

Частота импульсной команды

≤500 кГц

Аналоговая команда

0～+10В постоянного тока или -10В～+10В постоянного тока

Функция ускорения и замедления

0,1~180 секунд

Тип энкодера двигателя шпинделя

Композитный инкрементальный фотоэлектрический датчик TTL: 1024 имп, 2048 имп, 2500 имп

Синусный и косинусный инкрементный энкодер: 256 имп

Абсолютный энкодер: кодировщик протокола ENDAT2.1/2.2 (EQN1325/EQN1313)

Тип энкодера шпинделя

Оптический энкодер (TTL)

Синусоидальный и косинусоидальный аналоговый сигнал (1Vpp)

Вход и выход

Сигнал

Контроль входа

Запустить включить

Сброс тревоги

Включение прямого и обратного хода

Ориентация шпинделя готова

Переключатель режимов управления

Индексация инкрементального выбора коэффициента ориентации

Контроль выхода

Шпиндель готов

Аварийный сигнал шпинделя

Ориентация шпинделя закончена

Достигнутая скорость

Достигнута нулевая скорость

Функция шпинделя

Ориентация шпинделя

Точность：±1импульс

Регулировка положения: настройка параметров

Жесткая нарезка

Отклонение при постукивании: ± 2%

Другая функция

Управление по оси C

Нарезание резьбы

Функция связи

RS232 использует протокол MODBUS

Функция мониторинга

Скорость

Ток потока

Ток крутящего момента

Ток нагрузки двигателя

Отображение состояния входа значения переключения

Отображение состояния выхода значения переключения

Отображение режима управления

Защитная функция

Обеспечивает защиту от:

Превышение скорости

Перенапряжение и пониженное напряжение основной сети

Перегрузка по току

Перегрузка

Перегрев двигателя

Большая ошибка скорости

Ошибка IPM и т. д.

Операция

Шесть светодиодных цифровых трубок, два светодиода(LED), пять днищ

Адаптивный двигатель

Серводвигатель шпинделя 2,2 кВт ~ 75 кВт переменного тока

Окружающая обстановка

Место использования

Некоррозионный горючий газ предотвращает попадание внутрь привода токопроводящих предметов, металлической пыли, масляного тумана и жидкости

Температура использования

Температура хранения

Температура использования: 0 ℃ ~ + 40 ℃, более 40 ℃ должны быть снижены

Температура хранения: -20℃～+60℃

Влажность при использовании

Влажность при хранении

Относительная влажность ниже 90%, без конденсации

Высота

Ниже 1000 м

Высота выше 1000 м должна снижаться

Вибро-/ударопрочность

Вибростойкость 4,9 м/с2

Ударопрочность 19,6 м/с2
