Цифровой сервопривод переменного тока HSV-180AD представляет собой  привод среднего напряжения питания на основе HSV-18D.

Привод использует входную мощность переменного тока 380В и отличается компактной архитектурой, простотой в эксплуатации и высоким уровнем надежностью.

Цифровой сервопривод шпинделя переменного тока HSV-180AS использует новейшие технологии, такие как процессор цифровых сигналов (DSP) для управления движением и интеллектуальный модуль питания (IPM) для обеспечения сервоуправления по замкнутому контуру положением, скоростью и крутящим моментом для синхронного переменного тока с постоянными магнитными серводвигателями.

Цифровой сервопривод переменного тока HSV-180AD обеспечивает функции защиты от короткого замыкания, перегрузки по току, перенапряжения и т.д. Объединяет интерфейс связи, интерфейс импульсного ввода, интерфейс аналогового ввода и цифровой дисплей отладки с компактной клавиатурой.

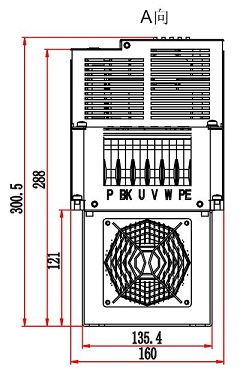

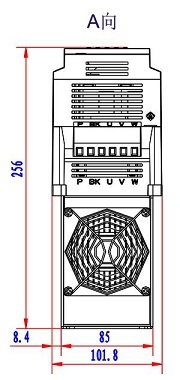

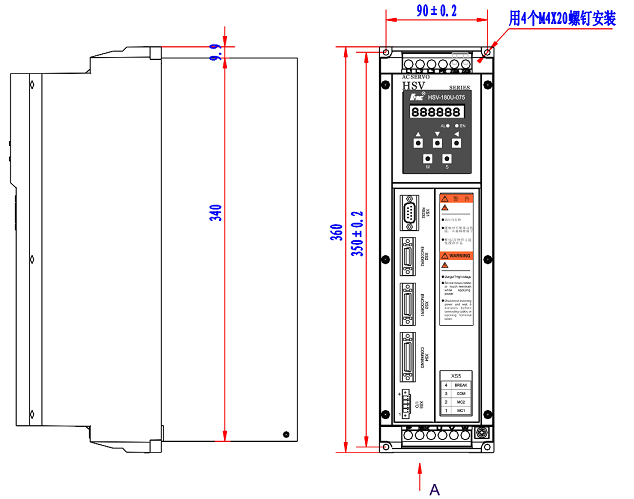

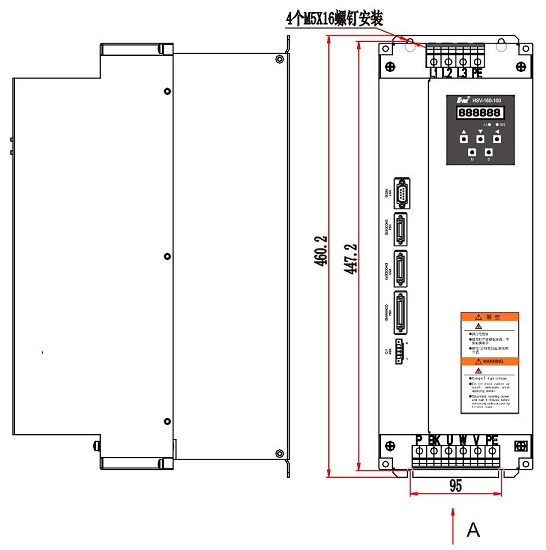

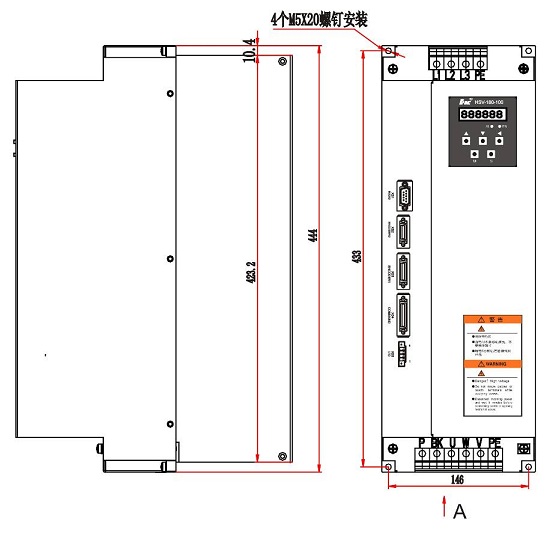

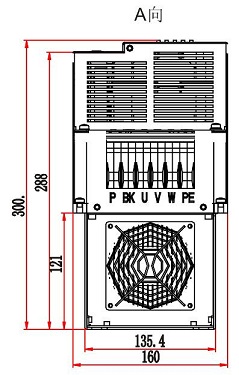

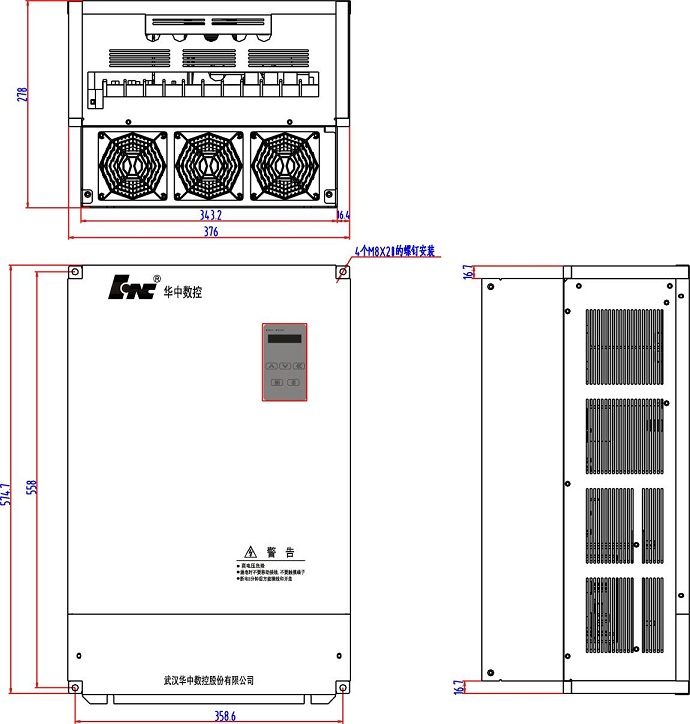

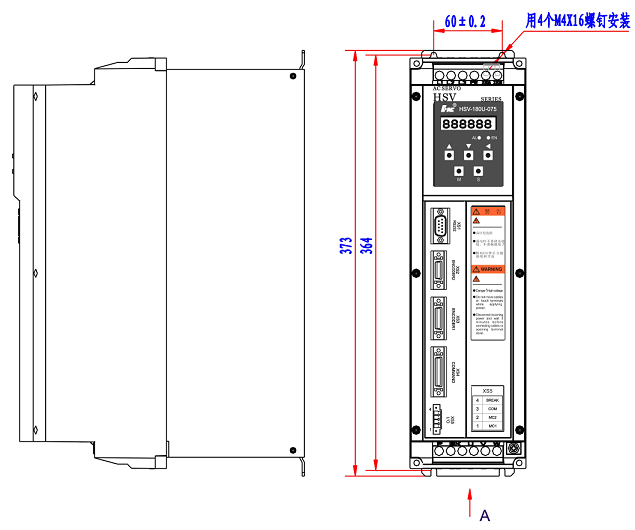

• Описание моделей серии HSV-180AD

  Тип		HSV-180AD -035	HSV-180AD-050	HSV-180AD-075
  Максимальная мощность применимого двигателя (кВт)		3.7 кВт	5.5 кВт	7.5 кВт
  Номинальный выходной ток (А)		12.5	16	23.5
  Кратковременный пиковый ток (А)		22	28	42
  Автоматический выключатель (А)		25	32	40
  Разъем (А）		18	25	32
  Входной обменный реактор	Ток (А)	10	15	20
  	Индуктивность (мГн)	1.4	0.93	0.7
  Входной фильтр(А)		10	15	20
  Максимальный тормозной резистор (А)		25	25	40
  Рекомендуемый тормозной резистор	Резистор (Ом)	51 Ом	51 Ом	27 Ом
  	Мощность (Вт)	1500 Вт	1500 Вт	2000 Вт
  	Количество	1	1	1
  Рекомендуемое значение кабеля главной цепи (мм2)		4	4	4



  Тип		HSV-180AD-100	HSV-180AD-150
  Максимальная мощность применимого двигателя (кВт)		11KW	15KW
  Номинальный выходной ток (А)		32	47
  Кратковременный пиковый ток (А)		56	84
  Автоматический выключатель (А)）		63	100
  Разъем (А)		40	63
  Входной обменный реактор	Ток (A)	30	50
  	Индуктивность (мГн)	0.47	0.28
  Входной фильтр (А)		30	50
  Максимальный тормозной резистор (А)		50	75
  Рекомендуемый тормозной резистор	Резистор (Ом)	33 Ом	27 Ом
  	Мощность (Вт)	1500 Вт	2000 Вт
  	Количество	2	2
  Рекомендуемое значение кабеля главной цепи (мм2)		10	16



  Тип		HSV-180AD -200	HSV-180AD-300	HSV-180AD-450
  Максимальная мощность применимого двигателя (кВт)		30K кВт	37 кВт	51 кВт
  Номинальный выходной ток (А)		64.3	94	128
  Кратковременный пиковый ток (А)		110	168	224
  Автоматический выключатель (А)）		125	200	400
  Разъем (А)		95	150	250
  Входной обменный реактор	Ток (A)	80	150	250
  	Индуктивность (мГн)	0.17	0.095	0.056
  Входной фильтр (А)		80	150	250
  Максимальный тормозной резистор (А)		100	100	150
  Рекомендуемый тормозной резистор	Резистор (Ом)	30 Ом	30 Ом	30 Ом
  	Мощность (Вт)	2500 Вт	2500 Вт	2500 Вт
  	Количество	3	4	6
  Рекомендуемое значение кабеля главной цепи (мм2)		35	70	120

  Характеристики

  Входная мощность	Номинальное напряжение、 Диапазон колебаний напряжения Частота	Технические характеристики 150 А и ниже: трехфазный переменный ток 380 В -15%～+10% 50/60 Гц 200 А и выше Технические характеристики: 1. Однофазная мощность управления AC220V -15%～+10% 50/60Гц 2. Трехфазный AC380V сильная мощность -15%～+10% 50/60Гц
  Режимы управления		Управление положением, внешнее управление скоростью, управление JOG, внутреннее управление скоростью
  Характеристика	Частотная характеристика скорости	300 Гц или выше
  	Волатильность скорости	Ниже ±0,1 (нагрузка 0%～100%); Ниже ± 0,2 (блок питания -15%～+10%)
  	Диапазон скоростей	1:10000
  Управление положением	Типы импульсной команды	① Направление + последовательность импульсов ②Импульс против часовой стрелки + Импульс по часовой стрелке ③Двухфазный квадратурный импульс A / B
  	Форма импульсной команды	Неизолированный проводной привод (около + 5 В)
  	Частота импульсной команды	≤500 кГц
  Управление скоростью	Типы импульсной команды	② Направление + последовательность импульсов ②Импульс против часовой стрелки + Импульс по часовой стрелке ③Двухфазный квадратурный импульс A / B
  	Форма импульсной команды	Неизолированный проводной привод (около + 5 В)
  	Частота импульсной команды	≤500 кГц
  	Электронная передача	1≤α/β≤32767
  	Аналоговая команда	0～+10В постоянного тока или -10В～+10В постоянного тока
  	Функция ускорения и замедления	1～32000мс (0~1000об/мин или 1000~0об/мин)
  Тип энкодера серводвигателя		Композитный инкрементальный фотоэлектрический энкодер TTL: 1024 имп, 2048 имп, 2500 имп, 6000 имп
  Тип энкодера сервопривода		Оптический энкодер (TTL) Синусоидальный и косинусоидальный аналоговый сигнал (1Vpp)
  Вход и выход Сигнал	Контроль входа	Запустить включить Сброс тревоги Включение прямого и обратного хода Сервоориентация готова Переключатель режимов управления Индексация инкрементального выбора коэффициента ориентации
  	Контроль выхода	Сервопривод готов Сервосигнализация Ориентация сервопривода закончена Достигнутая скорость Достигнута нулевая скорость
  Функция сервопривода	Ориентация сервопривода	Точность：±1импульс Регулировка положения：Настройка параметров
  	Жесткая нарезка	Отклонение при постукивании: ± 2%
  	Другая функция	Управление по оси С Нарезание резьбы
  Функция связи		RS232 использует протокол MODBUS
  Функция мониторинга		Скорость Ток потока Ток крутящего момента Ток нагрузки двигателя Отображение состояния входа значения переключения Отображение состояния выхода значения переключения Отображение режима управления
  Защитная функция		Обеспечивает защиту от: ·        Превышение скорости ·        Перенапряжение и пониженное напряжение основной сети ·        Перегрузка по току ·        Перегрузка ·        Перегрев двигателя ·        Большая ошибка скорости ·        Ошибка IPM и т. д.
  Операция		Шесть светодиодных цифровых трубок, два светодиода(LED), пять днищ
  Адаптивный двигатель		Серводвигатель мощностью 2,2 кВт ~ 75 кВт переменного тока
  Окружающая обстановка	Место использования	Некоррозионный горючий газ предотвращает попадание внутрь привода токопроводящих предметов, металлической пыли, масляного тумана и жидкости
  	Температура использования Температура хранения	Температура использования: 0 ℃ ~ + 40 ℃, более 40 ℃ должны быть снижены Температура хранения: -20℃～+60℃
  	Влажность использования Влажность хранения	Относительная влажность ниже 90%, без конденсации.
  	Высота	Ниже 1000 м Высота выше 1000 м должна снижаться
  	Вибро-/ударопрочность	Вибростойкость 4,9 м/с2 Ударопрочность 19,6 м/с2
