Серводвигатель серии HSM (AC380V)
Описание
Серводвигатели серии HSM переменного тока 220В / 380В. Четыре серии типоразмеров: 180 мм, 190 мм, 260 мм, 315 мм в серии AC 380V; четыре серии номинальных скоростей: 1500 об/мин, 2000 об/мин, 2500 об/мин, 3000 об/мин.
Настройка двигателя со стандартным инкрементным энкодером или резольвером 2500P/R.
Функции высокотемпературной стойкости, оптимальной конструкции электромагнитных параметров поддерживают двигатель в хорошем рабочем состоянии и обеспечивают длительную работу. Двигатель применяется в промышленной среде.

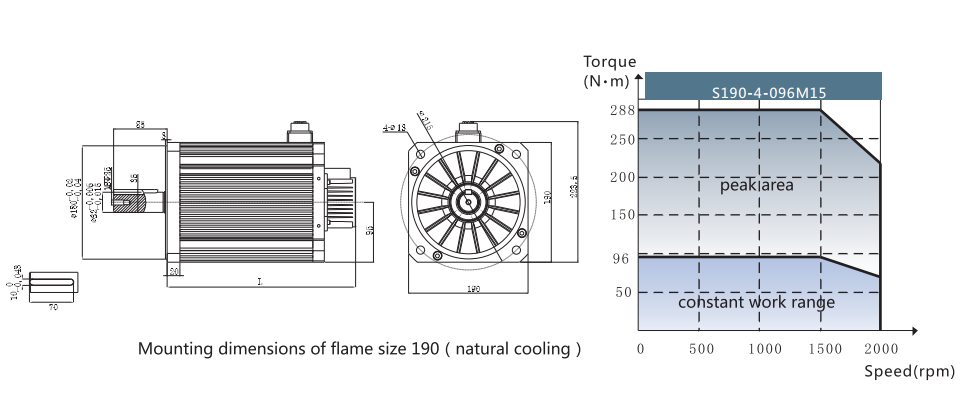

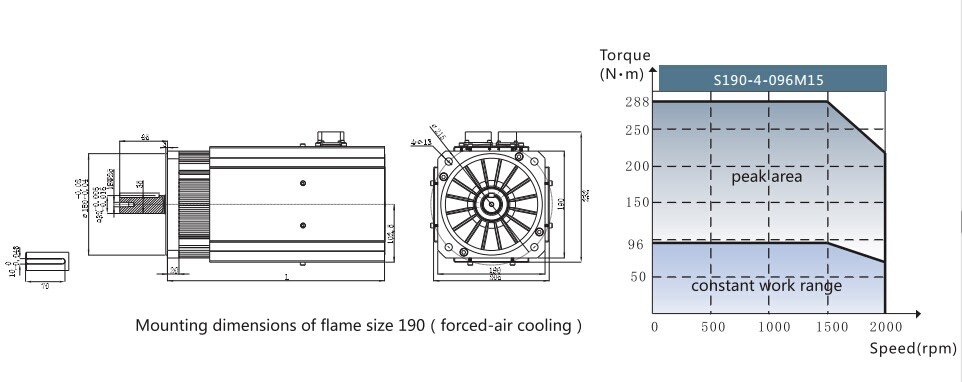

Размер 190
|
Модель |
Номинальный крутящийся момент Нм |
Номинальное напряжение VAC |
Номинальная скорость об/мин |
Номинальная мощность кВт |
Номинальный ток Arms |
Kt Nm/Arms |
Ke В/об/мин |
Максимальная скорость об/мин |
Максимальный крутящийся момент Нм |
Инерция ротора кг.см2 |
Полюс
|
Вес кг |
Длина мм |
|
S190-4-019M15 |
19 |
380 |
1500 |
3 |
7.5 |
3.1 |
193 |
2000 |
57 |
37 |
10 |
17 |
173 |
|
S190-4-019M20 |
19 |
380 |
2000 |
4 |
10.5 |
2.4 |
145 |
2500 |
57 |
37 |
10 |
16 |
173 |
|
S190-4-019M25 |
19 |
380 |
2500 |
5 |
11 |
1.9 |
114 |
3000 |
57 |
37 |
10 |
15 |
173 |
|
S190-4-019M30 |
19 |
380 |
3000 |
6 |
13 |
1.6 |
96 |
3600 |
57 |
37 |
10 |
13 |
173 |
|
S190-4-026M15 |
26 |
380 |
1500 |
4.5 |
11 |
3 |
186 |
2000 |
78 |
55 |
10 |
23 |
196 |
|
S190-4-026M20 |
26 |
380 |
2000 |
6 |
14 |
2.4 |
145 |
2500 |
78 |
55 |
10 |
21 |
196 |
|
S190-4-026M25 |
26 |
380 |
2500 |
7.5 |
18 |
1.9 |
114 |
3000 |
78 |
55 |
10 |
20 |
196 |
|
S190-4-026M30 |
26 |
380 |
3000 |
9 |
21 |
1.6 |
96 |
3600 |
78 |
55 |
10 |
20 |
196 |
|
S190-4-035M15 |
35 |
380 |
1500 |
5.5 |
11 |
3.2 |
193 |
2000 |
105 |
74 |
10 |
29 |
226 |
|
S190-4-035M20 |
35 |
380 |
2000 |
7.5 |
15 |
2.4 |
145 |
2500 |
105 |
74 |
10 |
27 |
226 |
|
S190-4-035M25 |
35 |
380 |
2500 |
9 |
19 |
1.9 |
114 |
3000 |
105 |
74 |
10 |
26 |
226 |
|
S190-4-035M30 |
35 |
380 |
3000 |
11 |
22 |
1.6 |
96 |
3600 |
105 |
74 |
10 |
25 |
226 |
|
S190-4-048M15 |
48 |
380 |
1500 |
7.5 |
17 |
3.1 |
191 |
2000 |
144 |
54 |
10 |
24 |
256 |
|
S190-4-048M17 |
48 |
380 |
1700 |
9 |
19 |
2.8 |
170 |
2210 |
144 |
54 |
10 |
22 |
256 |
|
S190-4-048M20 |
48 |
380 |
2000 |
11 |
23 |
2.3 |
141 |
2500 |
144 |
54 |
10 |
20 |
256 |
|
S190-4-070M15 |
70 |
380 |
1500 |
11 |
24 |
3.1 |
193 |
2000 |
210 |
81 |
10 |
34 |
416 |
|
S190-4-070M17 |
70 |
380 |
1700 |
12.5 |
27 |
2.8 |
174 |
2210 |
210 |
81 |
10 |
30 |
416 |
|
S190-4-070M20 |
70 |
380 |
2000 |
15 |
33 |
2.4 |
143 |
2500 |
210 |
81 |
10 |
28 |
416 |
|
S190-4-096M15 |
96 |
380 |
1500 |
15 |
32 |
3.2 |
198 |
2000 |
288 |
107 |
10 |
41 |
456 |
|
S190-4-096M17 |
96 |
380 |
1700 |
17 |
37 |
2.8 |
172 |
2210 |
288 |
107 |
10 |
37 |
456 |
|
S190-4-096M20 |
96 |
380 |
2000 |
20 |
43 |
2.4 |
147 |
2500 |
288 |
107 |
10 |
35 |
456 |
|
S190-4-118M15 |
118 |
380 |
1500 |
18.5 |
40 |
3.2 |
195 |
2000 |
354 |
134 |
10 |
51 |
496 |
|
S190-4-118M17 |
118 |
380 |
1700 |
21 |
45 |
2.8 |
173 |
2210 |
354 |
134 |
10 |
48 |
496 |
|
S190-4-118M20 |
118 |
380 |
2000 |
25 |
56 |
2.4 |
141 |
2500 |
354 |
134 |
10 |
45 |
496 |
|
S190-4-140M15 |
140 |
380 |
1500 |
22 |
48 |
3.2 |
195 |
2000 |
420 |
160 |
10 |
60 |
536 |
|
S190-4-140M17 |
140 |
380 |
1700 |
25 |
55 |
2.8 |
169 |
2210 |
420 |
160 |
10 |
57 |
536 |
|
S190-4-140M20 |
140 |
380 |
2000 |
29 |
65 |
2.4 |
43 |
2500 |
420 |
160 |
10 |
55 |
536 |

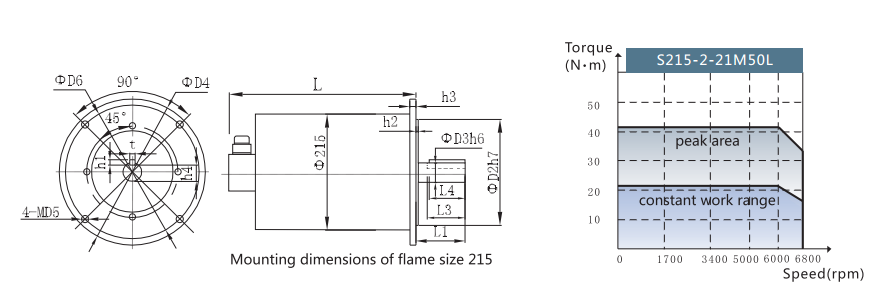

Размер 215
|
Модели S215-4-M17L |
S215-2-M50L |
S215-4-M50L |
|||||||||
|
Макс. крутящий момент Нм 61.8 |
73 |
84.3 |
104 |
123.6 |
11 |
13 |
22 |
30 |
37 |
50 |
|
|
Фаза, напряжение (VAC) трехфазный 380В |
трехфазный 220В |
трехфазный 380В |
|||||||||
|
Номинальная скорость (об/мин) 1700 об/мин |
5000 об/мин |
5000 об/мин |
|||||||||
|
Макс. скорость (об/мин) 2000 об/мин |
6000 об/мин |
5000 об/мин |
|||||||||
|
Номинальный 11 крутящий момент Нм |
13 |
15 |
18.5 |
22 |
21 |
24.8 |
42 |
57.4 |
70.7 |
95.5 |
|
|
Номинальная 123.6 мощность квт |
146 |
168.6 |
208 |
247.2 |
42 |
49.6 |
84 |
115 |
141.4 |
191 |
|
|
Номинальный ток А 24.5 |
29.5 |
33 |
40.5 |
46 |
38 |
45 |
42 |
57 |
70 |
94 |
|
|
Инерция ротора кг/см2 89 |
106 |
125 |
162 |
208 |
33 |
37.9 |
68.2 |
96 |
123 |
184 |
|
|
Размеры двигателя (мм) |
L 336 |
354 |
372 |
416 |
448 |
163 |
170 |
210 |
250 |
300 |
370 |
|
LI 125 |
125 |
125 |
125 |
125 |
43 |
43 |
43 |
43 |
43 |
43 |
|
|
h2 4 |
4 |
4 |
4 |
4 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
h3 17 |
17 |
17 |
17 |
17 |
16 |
16 |
16 |
16 |
16 |
16 |
|
|
D2 200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|
|
D3 42 |
42 |
42 |
48 |
48 |
32 |
32 |
32 |
38 |
38 |
38 |
|
|
D4 250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
|
|
D5 13 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
|
|
|
D6 230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
|
Соединение вала без шпонки
Если вал соединен шпонкой мм |
L3 105 |
106 |
106 |
107 |
107 |
34 |
34 |
35 |
35 |
36 |
36 30 |
|
L4 100 |
100 |
100 |
100 |
100 |
30 |
30 |
30 |
30 |
30 |
||
|
t 10 |
12 |
12 |
14 |
14 |
5 |
8 |
10 |
10 |
12 |
12 |
|
|
hl 10 |
12 |
12 |
14 |
14 |
5 |
8 |
10 |
10 |
12 |
12 |
|
|
h4 35.5 |
35.5 |
35.5 |
35.5 |
39.5 |
27.5 |
27.5 |
27.5 |
31 5 |
31.5 |
31.5 |
|

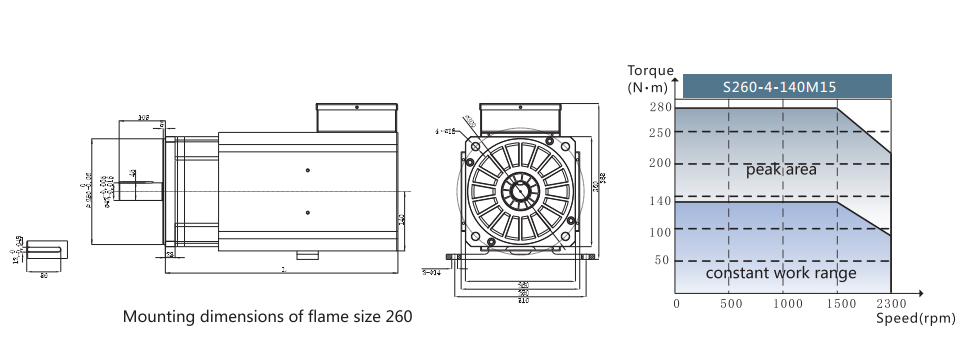

Размер 260
|
Модель |
Номинальный крутящий момент Нм |
Номинальное напряжение VAC |
Номинальная скорость об/мин |
Номинальная мощность кВт |
Номинальный ток Arms |
Kt Nm/Arms |
Ke В/об/мин |
Максимальная скорость об/мин |
Максимальный крутящий момент Нм |
Инерция ротора кг.см2 |
Полюс
|
Вес кг |
Длина мм |
|
|
S260-4-140M15 |
140 |
380 |
1500 |
22 |
45 |
3.4 |
207 |
2000 |
280 |
870 |
8 |
90 |
432 |
|
|
S260-4-140M17 |
140 |
380 |
1700 |
25 |
50 |
3 |
187 |
2300 |
280 |
870 |
8 |
86 |
432 |
|
|
S260-4-140M20 |
140 |
380 |
2000 |
29 |
60 |
2.5 |
155 |
2500 |
280 |
870 |
8 |
85 |
432 |
|
|
S260-4-191M15 |
191 |
380 |
1500 |
30 |
62 |
3.4 |
207 |
2000 |
382 |
1150 |
8 |
110 |
482 |
|
|
S260-4-191M17 |
191 |
380 |
1700 |
34 |
71 |
3 |
187 |
2300 |
382 |
1150 |
8 |
106 |
482 |
|
|
S260-4-191M20 |
191 |
380 |
2000 |
40 |
84 |
2.5 |
155 |
2500 |
382 |
1150 |
8 |
104 |
482 |
|
|
S260-4-236M15 |
236 |
380 |
1500 |
37 |
76 |
3.4 |
207 |
2000 |
472 |
1440 |
8 |
125 |
532 |
|
|
S260-4-236M17 |
236 |
380 |
1700 |
42 |
91 |
2.8 |
173 |
2300 |
472 |
1440 |
8 |
120 |
532 |
|
|
S260-4-236M20 |
236 |
380 |
2000 |
49 |
101 |
2.5 |
155 |
2500 |
472 |
1440 |
8 |
118 |
532 |
|
|
S260-4-286M15 |
286 |
380 |
1500 |
45 |
92 |
3.4 |
207 |
2000 |
572 |
1725 |
8 |
143 |
582 |
|
|
S260-4-286M17 |
286 |
380 |
1700 |
51 |
103 |
3 |
187 |
2300 |
572 |
1725 |
8 |
139 |
582 |
|
|
S260-4-286M20 |
286 |
380 |
2000 |
60 |
116 |
2.5 |
166 |
2500 |
572 |
1725 |
8 |
137 |
582 |
|
|

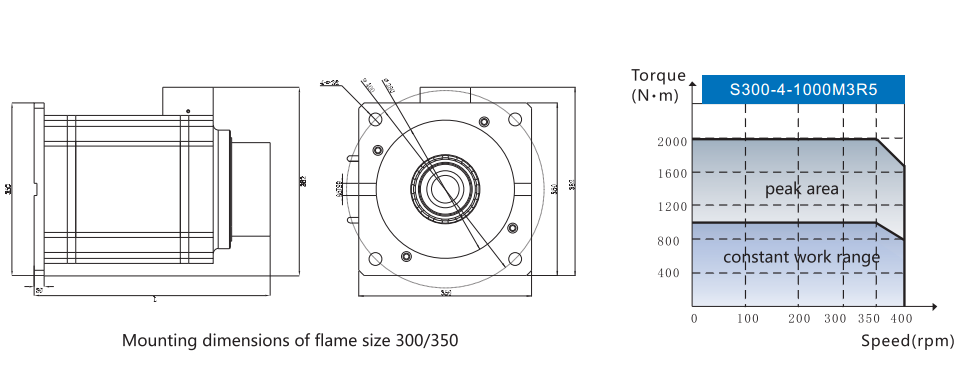

Размер 300
|
||||||||||||||
|
S300-4-1000M3R5 |
1000 |
380 |
350 |
37 |
91 |
12.2 |
740 |
400 |
2000 |
2060 |
20 |
133 |
478 |
|
|
S300-4-1500M3R5 |
1500 |
380 |
350 |
55 |
136 |
12.2 |
740 |
400 |
3000 |
3010 |
20 |
180 |
583 |
|
|
S300-4-2500M3R5 |
2500 |
380 |
350 |
92 |
214 |
12.2 |
780 |
400 |
5000 |
5160 |
20 |
245 |
788 |
|
|
Размер 350 |
||||||||||||||
|
S350-4-1000M3R5 |
1000 |
380 |
350 |
37 |
97 |
11.4 |
690 |
400 |
2000 |
2840 |
20 |
148 |
382 |
|
|
S350-4-1500M3R5 |
1500 |
380 |
350 |
55 |
145 |
11.4 |
690 |
400 |
3000 |
3940 |
20 |
225 |
487 |
|
|
S350-4-2500M3R5 |
2500 |
380 |
350 |
92 |
235 |
11.9 |
718 |
400 |
5000 |
6610 |
20 |
297 |
692 |
|
Характеристики
- Ультра энергосбережение.
- Высокий отклик и точность.
- Низкий уровень шума и низкое повышение температуры.
- Высокий уровень надежности, меньше затрат по техническому обслуживанию.
- Низкая инерция ротора, что повышает быстродействие системы.
- Небольшой размер, высокая скорость и высокий крутящий момент.
- Энкодер 2500PPR /резольвер, 17-битный энкодер для повышения точности.
- Используемый сдвиговый ток для D-P управления, улучшенная точность управления крутящим моментом до 2%.
- Доступна гибкая настройка.
Размеры
