Шариковые опоры Rodriguez
MAX динамическая нагрузка (в зависимости от способа установки)
от 40 до 6100 Н. Серия HEVI – от 215 до 40 000 Н.
Окружающая температура
до 250°С
Исполнения из углеродистой, нержавеющей стали и полиамида
Типоразмерный ряд
3016-4001; 1502; 1010/1030; 2002xtra-tuf; 3001/1009/2001; 3002/1003/2005; 1501;4004; 3004/1002; 2004; 3007/1001/1021; 1004; 1007; 1500; 1006; 1041; 1050; 1503; 3005;1005;1020; 2003; 4002; 1MI-05-17; 11MI-08-17; 11MI-16-15; 11MI-06-17; 11MI-16-13; 11MI-(05/06/08/10/13)-13/-15; 515-0-14; 515-0-15;545-1; 545-2-16; 545-4; 800-22-16; 800-30-13; 805-30-15; 805-30-16; 810-15; 820-90-13; серия HEVI
Описание
Шарковые опоры представляют собой разнонаправленную систему транспортировки материалов, изготовленую из высококачественных материалов. Они состоят из большого несущего шара, который сидит на многих маленьких шариках, заключенного в полусферическую чашку. Корпус может содержать уплотнение для очистки грузового шара во время его вращения. Конструкция значительно снижает трение и позволяет тяжелым нагрузкам двигаться с минимальным усилием. Наше изделие может быть использованно в любой ориентации, но отклонение от вертикали может привести к снижению заявленной грузоподъемности, указанной в тех. характеристиках.

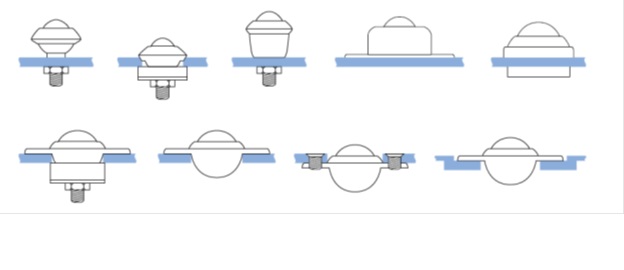

Существуют различные способы крепления шаровых узлов.
Материалы исполнений:
| ТИП | материал несущего шара | материал шаров суппорта | корпус |
| -13 | AISI 1065-85 60-66 HRC | AISI 1065-85 60-66 HRC | Оцинкованная, углародистая сталь |
| -14 | Полиамид PA66 | Нержавеющая сталь AISI 420 52-58 HRC | Оцинкованная, углародистая сталь |
| -15 | Нержавеющая сталь AISI 420 52-58 HRC | Нержавеющая сталь AISI 420 52-58 HRC | Нержавеющая сталь AISI 304 |
| -16 | Нержавеющая сталь AISI 420 52-58 HRC | Нержавеющая сталь AISI 420 52-58 HRC | Оцинкованная, углародистая сталь |
Материалы необходимые для вашего шара должны быть указаны в заказном артикуле.
1) Как правило, необходимо только указать продукт Номер ссылки (т.е. 1009, 1019 или 530-0) и Тип материала (то есть тип -13, -14, -15 или -16).
2) Однако есть случаи, когда требуется больше информации:
а) Где это применимо, длина нити (размер N),а диаметр пружинной шайбы (размер W), также должны быть указаны, например,3001-13-25 мм и 3019-22-15.
б) Так, если это применимо, указываем специальное исполнение.
Например:
• НЕТ (без масла)
• NS (без очистки)
• NB (полиамидный шар)
• PB (фенольный нагрузочный шар)
• DE (отверстие для выхода грязи)
• SI (твердое стальное внутреннее кольцо)
• Черные фенольные шарики доступны в ∅ 19 мм и 25,4 мм.
Каждый блок предварительно смазывается во время изготовления и обычно не требует дополнительного внимания.
Регулировка высоты
Может быть достигнуто путем установки резиновых прокладок. Это уменьшает
чрезмерные нагрузки всего на несколько единиц. Подробности по запросу.

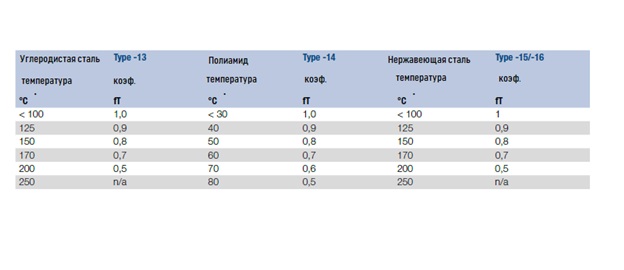

Значения нагрузки должны быть умножены на коэффициент fT в зависимости от рабочей температуры.
Примечания: максимальная температура для типа из нержавеющей стали -15 «без уплотнения» составляет 200 °С.
Максимальная рекомендуемая скорость транспортировки составляет 1 метр в секунду для стальных шариков нагрузки и 0,25 метра в секунду для полиамида. Возможна повышенная скорость транспортировки после технической оценки.
Среднее значение трения-скольжения для новых шаровых агрегатов (это значение не зависит от количества единиц):
— содержащих стальные шарики в хорошей рабочей среде составляет 0,01,0,015 (от 1% до 1,5% от нагрузки) и
— от 0,02 до 0,025 (от 2% до2,5%) для агрегатов с войлочными уплотнениями.

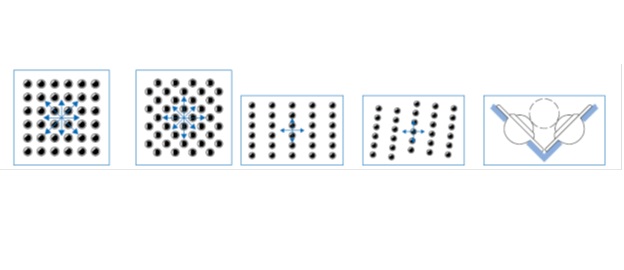

Шариковые столы показаны на примерах ниже.Синие стрелки указывают на идеальное движение.
1 – квадратное расположение;
2 – диагональное расположение
3 – Расширенное расположение
4 – Диагональное расширенное расположение
5 – Наклонная установка
Ролики float-on выполнены в двух типоразмерах, диаметр 35 и 50 мм.
Характеристики
Размеры
Смотрите все размеры в Документации.
