H-BOX
Описание
H-BOX — это терминальное устройство IoT, оно поддерживает все функции HT3000. Единственное исключение – отсутствие экрана, однако пользователь может использовать мобильный телефон, планшет, ПК в качестве экрана. Удобная реализация всех функций IoT через облачную платформу HNC, облачный движок и облачное приложение.
HNC Cloud — это кроссплатформенная промышленная облачная платформа, которая поддерживает многоплатформенные терминалы ПК, iPad, Android и iOS. Проще говоря, HNC Cloud — это полный набор облачных сервисных решений для отрасли автоматизации. Он охватывает веб-сайт HNC Cloud, облачную конфигурацию, облачный HMI, облачное приложение и другие продукты.
С помощью облачной платформы HNC пользователи могут получать удаленный доступ к машинам и оборудованию, расположенным за тысячи километров, осуществлять удаленный мониторинг и обслуживание HMI и PLC, осуществлять удаленное программирование, обновление прошивки, диагностику, мониторинг и отладку и т. д.
Таким образом, облачная платформа HNC имеет 9 основных функций, она может помочь пользователям реализовать функции облачной сети, доступа к облаку, облачного видео, облачной сигнализации, облачного движка, управления облаком, безопасности облака, перевода облака и карты облака.
Облако HNC обеспечивает безопасный механизм связи. Он использует 128-битное шифрование SSL для обеспечения стабильной передачи данных. Механизмы защиты A-Key и B-Key, настраивающиеся на стороне устройства, обеспечивают безопасность и надежность устройства удаленного доступа.
Приложение IoT BUS поддерживает многоплатформенные терминалы iPad, Android и iOS. Пользователи могут искать «IoT Bus» для бесплатной загрузки в основных магазинах приложений APP.
|
Модель |
Память |
LAN |
USB |
COM |
WIFI |
WLAN |
|
H-BOX |
4G+512M+SD |
2 |
2 |
2 |
Да |
|
|
H-BOX-E |
4G+512M+SD |
2 |
2 |
2 |
да |
4G/3G/2G |
|
Облако |
||
|
Электропитание |
Входная мощность |
24В постоянного тока ± 20 % |
|
Мощность |
7 Вт |
|
|
Потребление |
Внутреннее |
|
|
Изоляция питания |
500В переменного тока |
|
|
Окружающая обстановка |
Температура и влажность окружающей среды |
Рабочая температура: 0 ~ + 55 ° C, температура хранения: — 25 ~ 70 + ° C, влажность: 5 ~ 95% относительной влажности, без конденсации |
|
Виброустойчивость |
10-57 Гц амплитуда 0,075 мм, 57 Гц 150 Гц ускорение 1G, X, Y, Z 10 раз в трехосном направлении |
|
|
Ударопрочность |
15G, 11 Ms, X, Y, Z, 6 раз в трехосном направлении |
|
|
Сопротивление изоляции |
500В постоянного тока между клеммами переменного тока и клеммами GND, 5 МОм Q или более (все входные/выходные точки на землю 500В постоянного тока) |
|
|
Среда использования |
Пылезащитные, влагостойкие, коррозионностойкие условия, защита от поражения электрическим током и внешнего силового воздействия и т.д. |
|
|
Уровень защиты |
Устройство подвергается испытанию в солевом тумане в течение 48 часов |
|
|
Последовательный COM-порт |
Изолированный коммуникационный порт RS485 |
|
|
Аппаратное обеспечение |
Объем памяти |
Флэш-память EMMC 256 МБ, ОЗУ DDR3 256 МБ |
|
Процессор |
Cortex A7, максимальная частота 696 МГц |
|
|
Коммуникационный порт |
2 коммуникационных порта: COM1 (RS232), COM2 (RS485) |
|
|
Ethernet |
Порт Ethernet: 2 * 10/100Base-Tx |
|
|
USB-интерфейс |
2 USB 2.0 |
|
|
Расширенная SD |
1 слот для SD-карты |
|
|
SIM-карта |
1 слот для SIM-карты |
|
|
Wi-Fi |
Есть |
|
|
4G (7 режимов) |
Опционально |
|
|
Размер |
50мм — 120мм -88мм (ШВГ) |
|
|
Материал корпуса |
Инженерная пластмасса ABC PC (требования к огнестойкости: класс 94V0, в соответствии с требованиями ROHS) |
|
|
Сертификация |
Сертификат СЕ |
Соответствие стандарту сертификации CE |
Характеристики
- 4G Flash + 512M ОЗУ. Компактность, многофункциональность, высокая производительность.
- Интегрированная функция HMI, управление устройством напрямую через мобильный телефон или ПК, удобство и гибкость управления.
- Инновационный механизм безопасности A/B Key, многоблочная сеть, база данных, взаимодействие с несколькими экранами, удаленный мониторинг облачной камеры и другие функции.
- Поддержка протокола MQTT. Поддержка доступа к серверу базы данных, простой сбор данных и создание отчетов, а также подключение к ERP/MES и другим системам.
- Рельсовое крепление. С двумя интерфейсами Ethernet, поддерживающими сеть Ethernet типа «звезда», «дерево» и «шина».
- Поддерживает SCADA сторонних производителей. Встроенный облачный движок HNC, интегрированный облачный сервис HNC, поддержка управления доступом к облаку/мобильному телефону, поддержка периферийных вычислений. Реализуйте граничные вычисления с помощью встроенного механизма сценариев, расчета функций и взаимодействия с данными устройства в терминале.
- Поддержка прозрачной облачной передачи. Может удаленно программировать, загружать и скачивать, обновлять прошивку, диагностировать.
- Мониторинг и отладка программы ПЛК. Поддерживает различные сторонние протоколы для обнаружения нештатных ситуаций в любое время.
- Встроенные различные драйверы промышленного оборудования, поддержка текущего основного ПЛК, инвертора, инструмента.

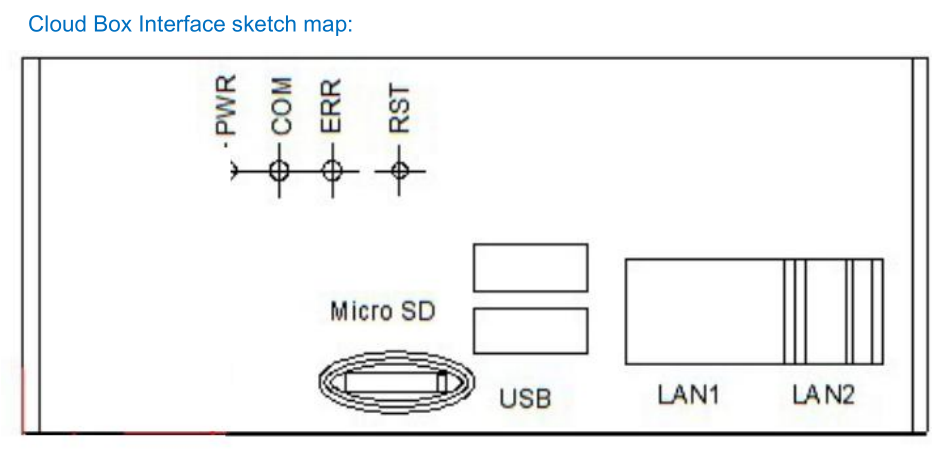

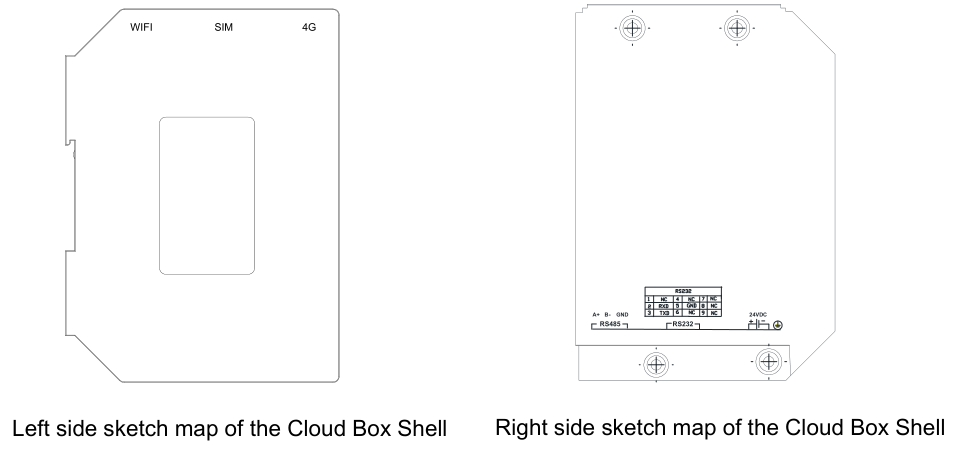

Размеры
| Модель | Память | LAN | USB | COM | WIFI | WLAN | Размеры
Ш-В-Г мм |
| H-BOX | 4G+512M+SD | 2 | 2 | 2 | Да | 50*120*65 | |
| H-BOX-E | 4G+512M+SD | 2 | 2 | 2 | да | 4G/3G/2G |
| COM1 Определение интерфейса DB9: | |||||
| Контакт | Сигнал | Контакт | Сигнал | Контакт | Сигнал |
| 1 | NC | 4 | NC | 7 | NC |
| 2 | TXD | 5 | GND | 8 | |
