Заслужив репутацию надежного и компетентного производителя высокоточных редукторов, компания Nidec Shimpo, идя навстречу пожеланиям своих потребителей, разработала серию  волновых безлюфтовых редукторов Flexwave.

Flexwave – это общее название всех волновых безлюфтовых редукторов Nidec Shimpo. В зависимости от конструкции мы подразделяем их на три серии: WPC, WPS и WPU.

Серия Flexwave представляет собой компактный механизм для передачи крутящего момента с нулевым (околонулевым) люфтом, с высокими характеристиками точности и повторяемости. Область применения волновых безлюфтовых редукторов – всюду, где необходимы относительно невысокие крутящие моменты и при этом высокая точность. Например: различные роботы, медицинская техника, станки и автоматические линии.

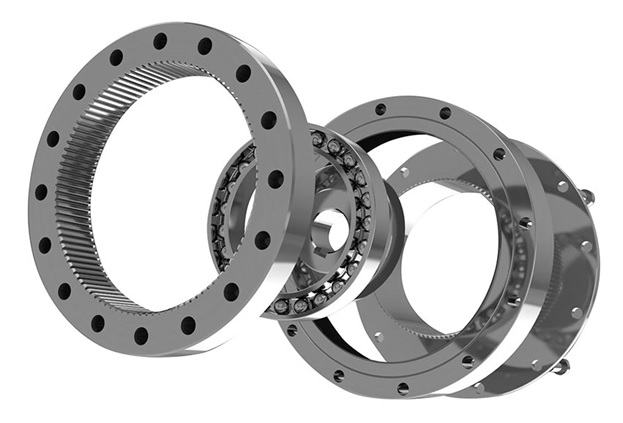

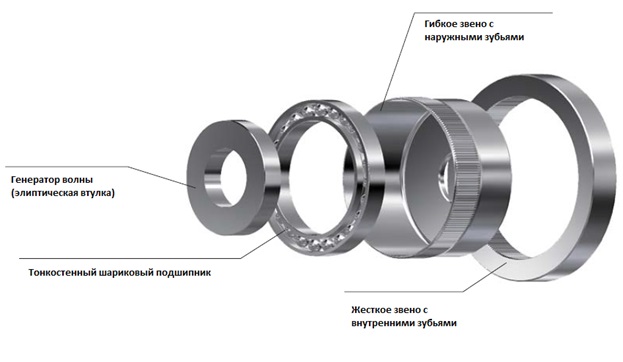

 Волновой безлюфтовый редуктор Shimpo Flexwave состоит из трех основных элементов:

— Узел генерации волн, состоящий из генератора волн эллиптической формы и гибкого подшипника;

— Гибкое звено с наружным зубом;

— Корпус с внутренним зубом.

При установке генератора волн в подшипник, подшипник также меняет свою форму с круглой на эллиптическую.

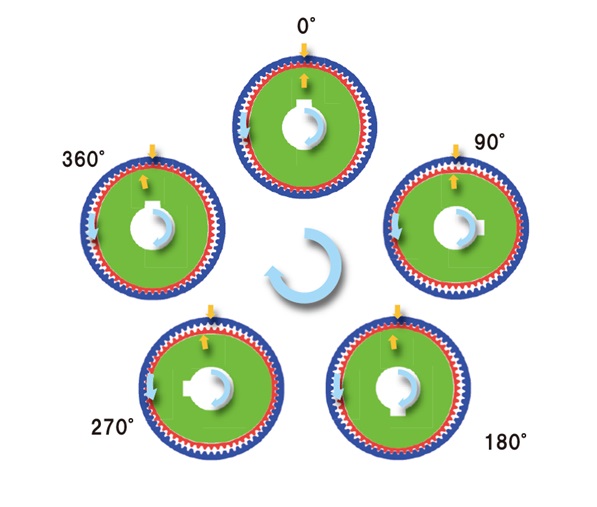

Зубья гибкого звена с наружным зубом и корпуса передачи с внутренним зубом постоянно находятся в зацеплении на краях длинной оси эллипса.

Теперь, если представить, что корпус передачи жестко закреплен, то генератор волн, вращаясь, будет заставлять гибкое звено, опертое через гибкий подшипник на генератор волн, вращаться в направлении, обратном направлению вращения генератора волн, причем с скоростью, намного меньшей, чем скорость вращения генератора волн. Гибкое звено в этом случае представляет собой выходной вал редуктора, а генератор волн – входной вал редуктора.

«Принцип работы и конструкция работы волнового редуктора Nidec Shimpo показаны в разделе Медиа»

Особенности серии волновых редукторов Nidec Shimpo WPU:

Серия волновых безлюфтовых редукторов WPU – это следующий и законченный тип волновых редукторов по степени готовности к монтажу. Все элементы передачи соединены друг с другом в единый корпус.

Данная серия наиболее часто применяется тех случаях, когда у разработчика оборудования, в которое интегрируется волновой редуктор серии WPU, нет особых требованиям к применяемым внутри редуктора деталям таким, как подшипники, уплотнения и т.д. Также применение готовых редукторов сокращает время и упрощает процедуру монтажа.

Внутри данной серии редукторы разделяются по конструкции выходного вала и типу корпуса:

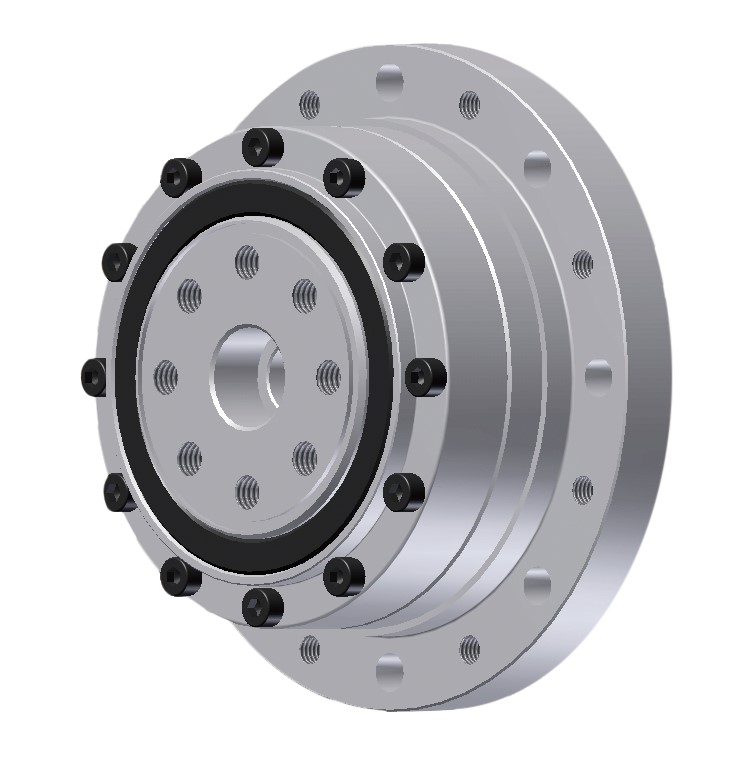

• Закрытый тип WPU- … — … -CN и WPU- … — … -CF

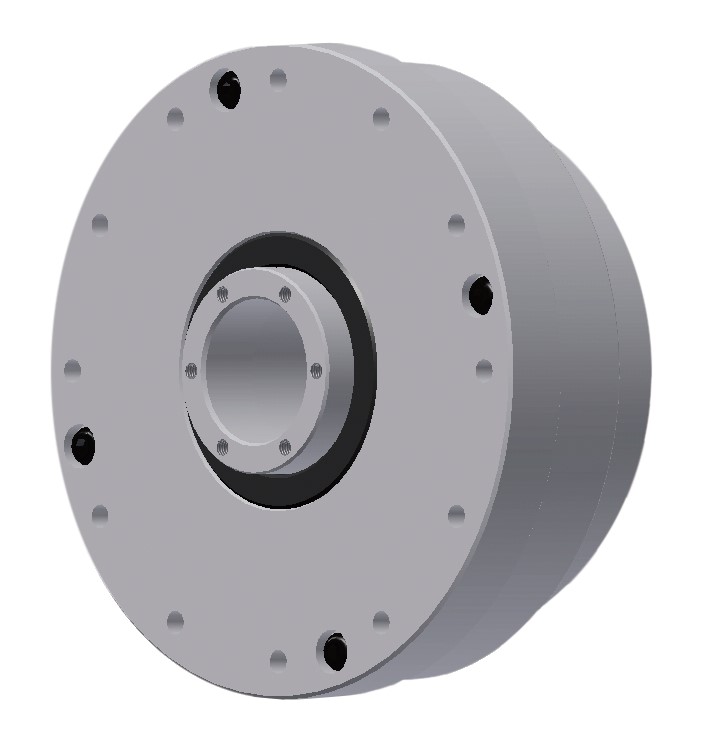

• Открытый тип, полый вал WPU- … — … -SNH

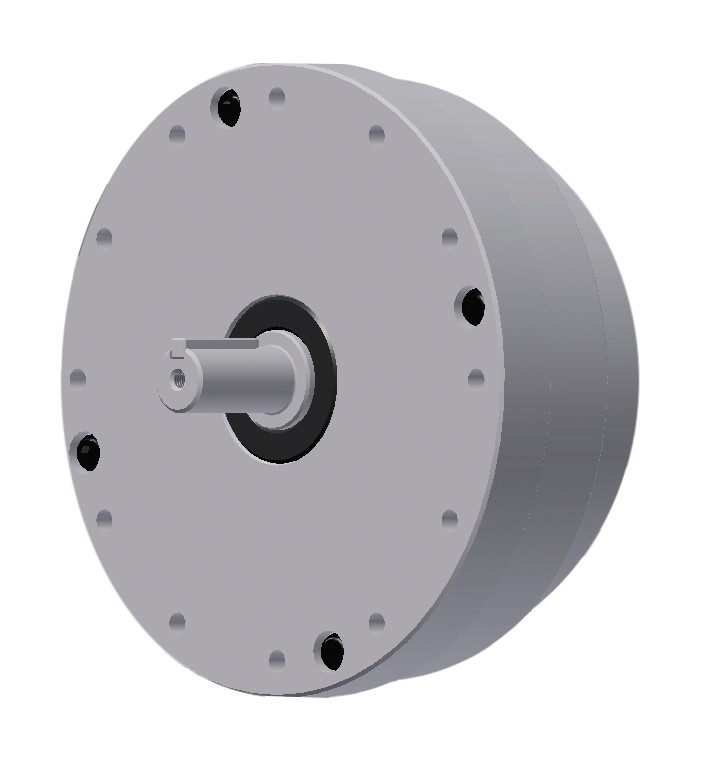

• Открытый тип, сплошной вал WPU- … — … -SNJ
