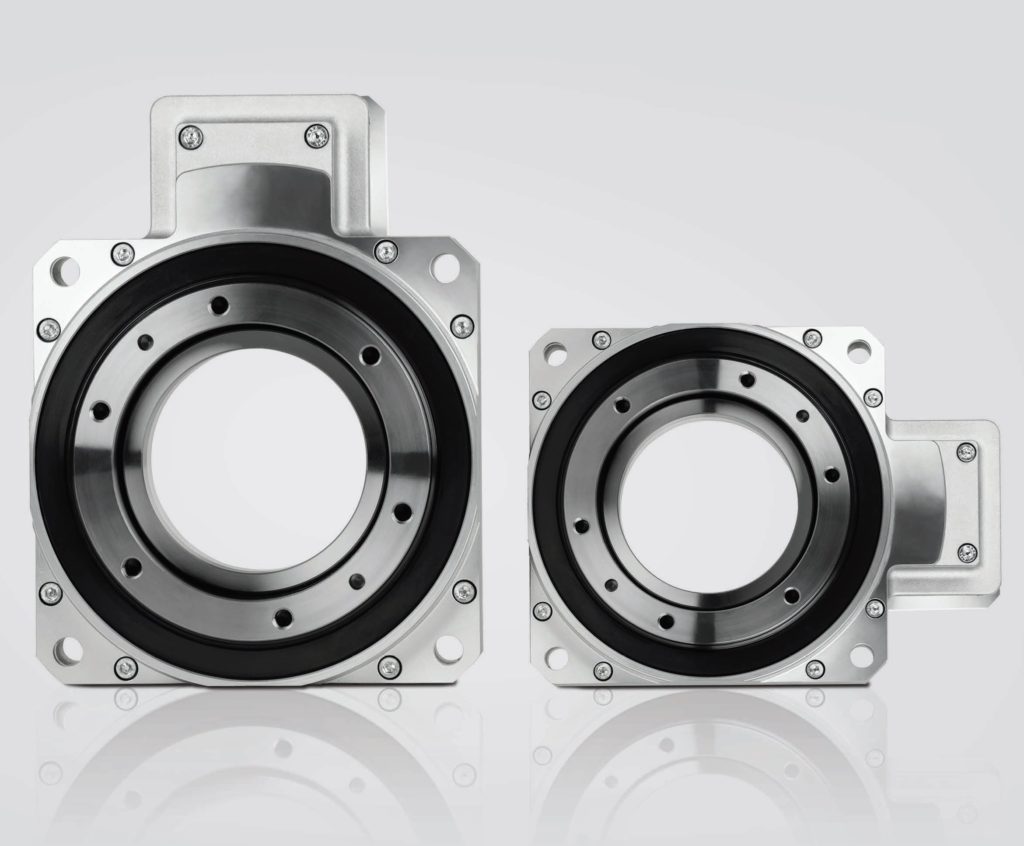

Планетарные серворедукторы Nidec Shimpo серии STH для поворотных столов
Тип редуктора
Планетарный (угловой) со сквозным отверстием для прокладки кабелей
Количество типоразмеров
1
Исполнения
Тип входного блока: VL7: планетарный соосный VRL-070 EL7: планетарный угловой EVL-070
Люфт
STHVL: 2 угл. минуты STHEL: 3-4 угл. минуты
Номинальный крутящий момент
STHVL: от 65 Нм до 85 Нм STHEL: от 43 Нм до 85 Нм
Передаточные отношения
STHVL 2-ступенчатый и STHEL 3-ступенчатый: от 12:1 до 40:1 STHVL 3-ступенчатый and STHEL 4-ступенчатый: от 60:1 до 400:1
Кол-во передаточных отношений в серии
14
Вес
от 7,6 кг до 8,2 кг
Типоразмерный ряд
Серия планетарных серворедукторов STH: STHVL7 и STHEL7
Описание

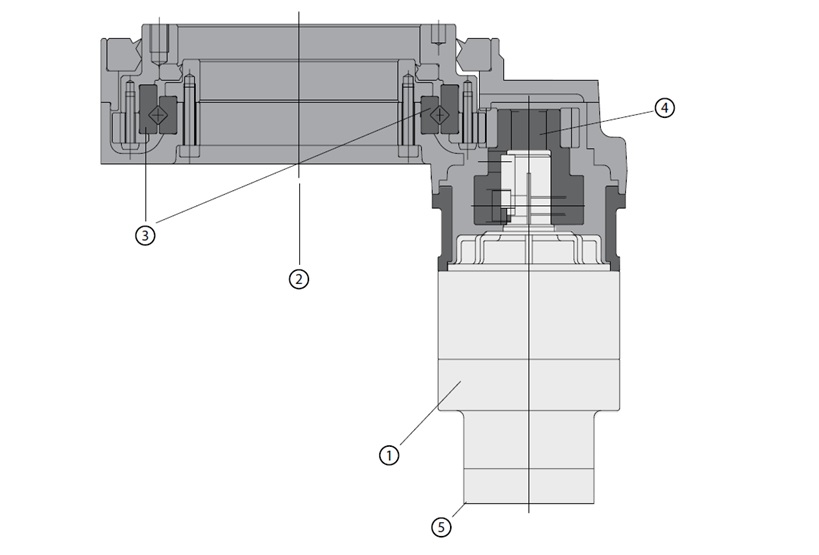

Специальная серия высокоточных планетарных серворедукторов STH применяется в тех случаях, когда сквозь выходной вал необходимо проложить кабель, трубу или в приводном механизме руки робота, а также, например, в приводе поворотного стола.
- Планетарный редуктор VRL070 или EVL070 на входе для передаточных отношений до 400:1
- Сквозное отверстие диаметром 85 мм
- Перекрестно-роликовые подшипники
- Зубчатая передача с передаточным отношением 4:1
- Оптимизированная система монтажа мотора, гарантирующая точность центровки
Отличительные особенности серии STH:
- Сквозное отверстие диаметром 85 мм позволяет пропускать через редуктор периферийные компоненты
- Люфт до 2 угловых минут
- Передаточное отношение от 12:1 до 400:1
- Способность воспринимать 5000N радиальной нагрузки, идеальное решение для поворотных столов
- Широкий ассортимент адаптеров для практически любого мотора обеспечивает точный и быстрый монтаж
- Редуктор заправлен смазкой на весь срок службы. Смазка с высокой вязкостью позволяет использовать редуктор в любом монтажном положении без опасения за ее утечку из редуктора.
- Сборка в США с возможностью незамедлительной доставки
Характеристики
Размеры
Смотрите все размеры в Документации.
