Контроллер ЧПУ 808XP-M для фрезерного станка
Описание
Система 808XP-M использует передовую открытую архитектуру, встроенный промышленный персональный компьютер (IPC), 7-дюймовый ЖК-дисплей и стандартную панель управления.
Система объединяет интерфейсы для подачи шпинделя, ручных устройств и встроенного ПЛК, функцию чтения USB. В основном подходит для фрезерного станка с числовым программным управлением.
Основные преимущества:
- Низкая стоимость.
- Высокая производительность.
- Компактная структура.
- Простота в использовании.
- Высокий уровень надежности.
|
Функция ЧПУ |
Максимальное количество управляемых осей: три оси подачи и один шпиндель Максимальное количество осей координат: три оси |
|
Минимальное разрешение: 1 мкм |
|
|
Автоматическое управление ускорением и замедлением (прямая линия/S-образная кривая) Возвращение к контрольной точке |
|
|
Установка координат Графическое моделирование процесса обработки и отслеживание в реальном времени |
|
|
Простое круговое точение Составное круговое точение |
|
|
Функция программирования ЧПУ |
Минимальная программная единица: 0,001 мм Максимальный программируемый размер: 999999,999 мм |
|
Максимальное количество строк программирования: 300000 Метрическая система/британская система программирования |
|
|
Абсолютное/инкрементное программирование Программирование макрокоманд |
|
|
Вызов подпрограммы Установка координат-заготовок |
|
|
Автоматический контроль снятия фаски (круглый угол, прямой угол) |
|
|
Функция интерполяции |
Линейная интерполяция максимум по трем осям |
|
Круговая интерполяция Нарезание резьбы |
|
|
Функция компенсации инструмента |
Компенсация длины инструмента Компенсация радиуса инструмента |
|
Функция работы |
8,4-дюймовый цветной ЖК-дисплей TFT с антистатической пленкой и панель управления устройством |
|
Стандартный интерфейс клавиатуры ПК Ручное управление (опционально) |
|
|
Графический дисплей и динамическое моделирование в реальном времени Сетевая связь (опционально) |
|
|
Функция оси подачи |
Функция неограниченного вращения оси Максимальная скорость: 43000 мм/мин |
|
Корректировка скорости подачи: от 0% до 150% Коррекция скорости быстрого движения: от 0% до 100% |
|
|
Различные режимы возврата в исходную точку: в одном направлении и в двух направлениях |
|
|
Функция шпинделя |
Скорость шпинделя: определяется программированием ПЛК (максимальная скорость: 32000 об/мин) |
|
Корректировка скорости шпинделя: от 0% до 150% Отображение скорости шпинделя и коррекции |
|
|
Коэффициент вариации и уровень вариации: определяется программированием ПЛК |
|
|
Вспомогательная функция |
Встроенный ПЛК Стандартный образец ПЛК Отображение состояния ПЛК |
Характеристики
- Максимальное количество осей координат: 3.
- Совместимость с различными сервоприводами переменного тока с импульсной инструкцией.
- Конфигурация с интерфейсами ввода (32) и вывода (24) значения переключения, интерфейсом ручного устройства, интерфейсами управления шпинделем и энкодером.
- Использование 7-дюймового монохромного или цветного ЖК-дисплея (разрешение: 320×240).
- Функции для выявления неисправностей и сообщения об аварийных сигналах, а также отображения графических траекторий обработки, что позволяет пользователям с легкостью использовать систему.
- Режим программирования международного стандарта G-кода и совместимость с популярными системами автоматического программирования CAD или CAM, а также функции для линейной, круговой и резьбовой интерполяции, программирования с фиксированным циклом, вращения, изменения размера изображения, зеркального отображения, компенсации инструмента и настраиваемого программирования макросов.
- Функции для постоянной обработки небольших линейных сегментов, подходящей для обработки деталей сложных модулей.
- Функции сохранения точки остановки и восстановления обработки.
- Функции компенсации люфта, однонаправленной или двунаправленной компенсации ошибки шага для повышения точности обработки.
- Интерфейсы USB для обеспечения простого и быстрого доступа к данным.
- Поддержка функций Ethernet для быстрой передачи программ и данных.
- Предоставляется 400 КБ (с возможностью расширения с помощью CF-карты) флэш-памяти с отключенным питанием и 32 МБ буфера ОЗУ.

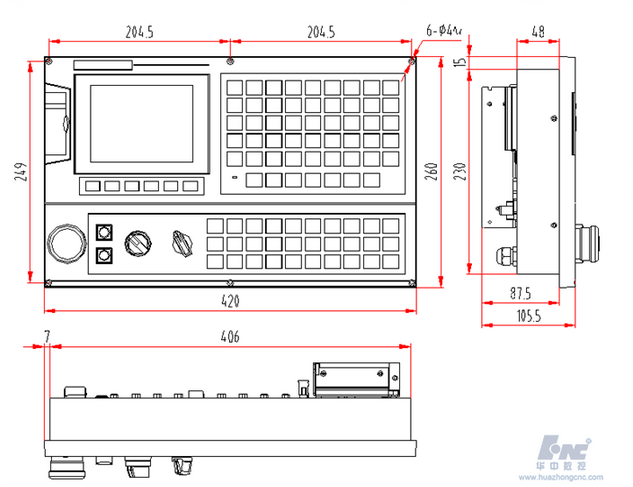

Размеры
