Индустриальные редукторы серий JRH
Крутящий момент:
До 1 400 000 Нм
Передаточное отношение:
От 1.25 до 450/400
Электродвигатели:
От 2.8 до 10 515 кВт
Стоимость
от 6000 евро
Типоразмерный ряд
Для горизонтального монтажа: - с параллельными валами: JRHH (1..4)…(5..20) - с перпендикулярными валами: JRHB (2..4)…(5..20) Для вертикального монтажа: - с параллельными валами: JRHH (2..4).V…(5..20) - с перпендикулярными валами: JRHB (2..4).V…(5..20)
Описание
Индустриальные редукторы по всем размерам и характеристикам полностью совпадают с известными Европейскими брендами, что делает замену простой и эффективной. Помимо высокого качества мы предлагаем нашим заказчикам убедиться в том, что наши цены более чем конкурентоспособны.
Индустриальные редукторы имеют исполнения коническо-цилиндрическое с перпендикулярными валами и цилиндрическое с параллельными валами и предназначены для тяжелых условий эксплуатации. Они имеют модульную структуру, возможны различные передаточные отношения, а также различные варианты монтажа. Сверхмощные редукторы были разработаны с целью обеспечения высокой надежности и высокой эффективности. В стандартных условиях на номинальных режимах расчетный ресурс подшипников и зубчатых передач составляет не менее 100 000 часов.
В серии JRH представлены редукторы с параллельными JRHH и перпендикулярными JRHB валами, в которых используется до 4 ступеней редукции, они отличаются высокой удельной мощностью, компактностью, модульностью, надежностью и хорошим соотношением производительность/долговечность. Это промышленные редукторы, разработанные и предназначенные для непрерывной и посторно-кратковременной работы, использования в критически важных системах и особо тяжелых условиях эксплуатации, которые предлагаются с богатым набором опций и в исполнениях, предусмотренных для конкретных отраслей: JRH полностью отвечают всем этим требованиям и готовы к использованию в тяжелой промышленности.
Ниже приведена сводная таблица по серии с min и max передаточными числами, крутящим моментом, передаваемой мощностью.
Таблица серии JRH.
| Типоразмер | min i | max i | max крутящий момент [кНм] | max мощность [кВт] |
| JRHH/JRHB 5 | 1,25 | 450/400 | 11 | 750 |
| JRHH/JRHB 6 | 8 | 450/400 | 14,5 | 208 |
| JRHH/JRHB 7 | 1,25 | 450/400 | 20,5 | 1250 |
| JRHH/JRHB 8 | 8 | 450/400 | 25,5 | 361 |
| JRHH/JRHB 9 | 1,25 | 450/400 | 34 | 2100 |
| JRHH/JRHB 10 | 8 | 450/400 | 43 | 574 |
| JRHH/JRHB 11 | 1,25 | 450/400 | 60 | 3100 |
| JRHH/JRHB 12 | 8 | 450/400 | 75 | 947 |
| JRHH/JRHB 13 | 1,25 | 450/400 | 88 | 3700 |
| JRHH/JRHB 14 | 8 | 450/400 | 109 | 1318 |
| JRHH/JRHB 15 | 1,25 | 450/400 | 153 | 4100 |
| JRHH/JRHB 16 | 7,1 | 450/400 | 173 | 1937 |
| JRHH/JRHB 17 | 1,25 | 450/400 | 200 | 4300 |
| JRHH/JRHB 18 | 7,1 | 450/400 | 240 | 2500 |
| JRHH/JRHB 19 | 1,25 | 450/400 | 300 | 4300 |
| JRHH/JRHB 20 | 7,1 | 450/400 | 345 |
Особенности серииJRH – это серия индустриальных редукторов с параллельными и перпендикулярными валами:
- Различные варианты исполнения выходного вала
- Дополнительное охлаждение для более высокой тепловой нагрузки – вентилятором, а также внешнее охлаждение водо-масляное и масло-водяное
- Специальные версии подшипников (упорные подшипники для привода экструдеров, градирен, мешалок)

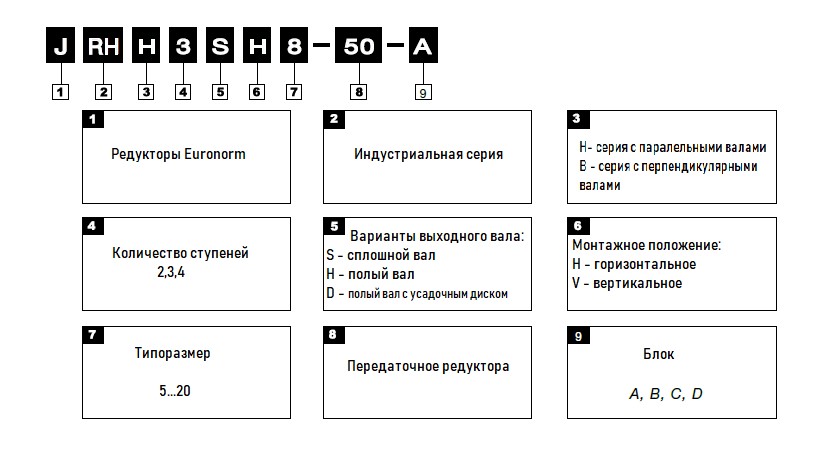

Пример заказного кода индустриального редуктора серии JRH:
Ниже приведена таблица с вариантами исполнения редукторов серии JRH:

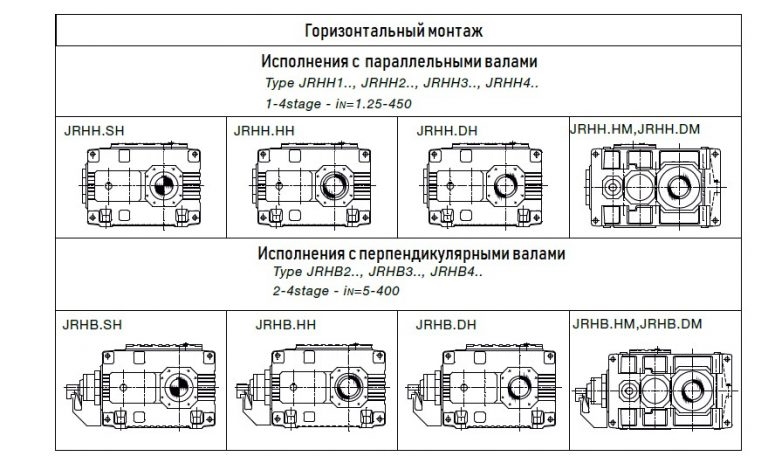

- Базовые исполнения для горизонтального монтажа:

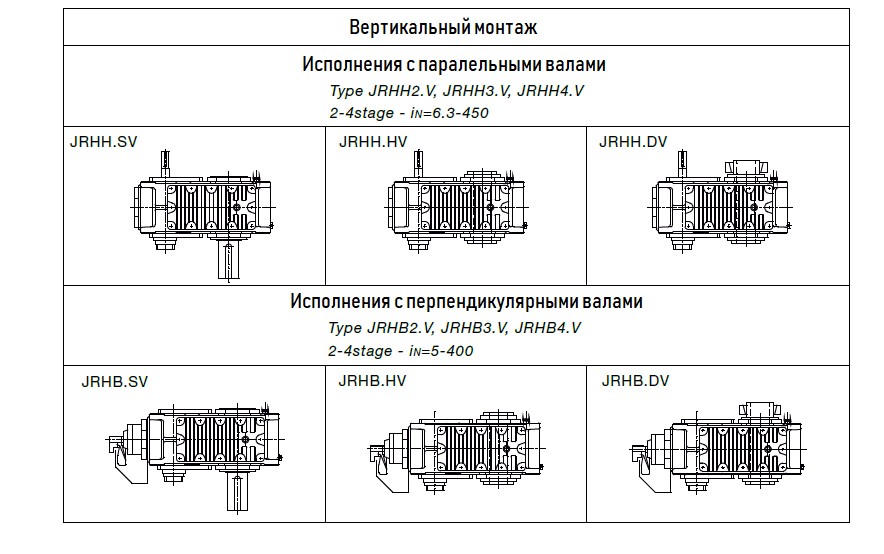

- Базовые исполнения для вертикального монтажа:
Характеристики
Размеры
Смотрите все размеры в Документации
