Гипоидные редукторы серии JКМ
Описание
Сегодня гипоидная передача имеет широкое применение.
Гипоидная передача представляет собой винтовую зубчатую передачу, работающую при помощи конических шестерней со скрещивающимися осями. Она нужна для смены направления крутящего момента и перемены его величины, что улучшает характеристики главной передачи. Гипоидные передачи завоёвывают большую популярность и используются в различных механизмах.
Хотя гипоидная передача это один из видов червячных передач, ее КПД выше, чем у червячной ориентировочно на 25%.
Гипоидный редуктор используют для передачи вращения между скрещивающимися валами. Это механизм, в котором оси шестерен пересекают плоскость кольцевой шестерни в той точке, которая находится ниже оси и выше внешнего края кольцевой шестерни. Или же, наоборот – в точке выше оси и ниже внешнего края кольцевой шестерни.
Зубья, которые имеют гипоидные колеса, постепенно уменьшаются в высоте, от наружного к внутреннему диаметру.
Редуктор может иметь одну или несколько ступеней.
Особенности гипоидных редукторов серии JКM:
- Компактные размеры и небольшой вес
- Прочный алюминиевый корпус
- Высокий показатель мощности
- Минимальный уровень шума при работе
- Плавность выполняемой работы, в сравнении с коническими редукторами
- Долгий срок эксплуатации
- Высокая износостойкость
- Отсутствие коррозии, благодаря заводской обработке поверхности
- Обеспечение высокой точности передач
- Точное осевое смещение
- Надежная работа шестерен
- Грузоподъемность в соответствии с: ISO.14521, DIN.3996, BS 721, AGMA 6034, ISO 6336, DIN 3990, DIN 743, ISO 281
- Покрытие с порошковой краской
- Опции: защитный колпачок для выходного вала, реактивная тяга, фланец на выходном валу, ограничитель крутящего момента, специальное масло, версия ATEX, усиленные подшипники и т. д.
Заказной код редуктора формируется по следующей схеме:
| № позиции | Расшифровка |
| 1 | JK= серия гипоидных редукторов |
| 2 | М=присоединительные размеры как у серии JRSTD В=присоединительные размеры как у серии W |
| 3 | 28=типоразмеры 28,38,48 или 58 |
| 4 | В= 2-х ступенчатые С= 3-х ступенчатые |
| 5 | 20=передаточное. У данной серии от 7,5 до 300 |
| 6 | 071В14а=размер присоединительного фланца под мотор |
| 7 | Монтажная позиция |

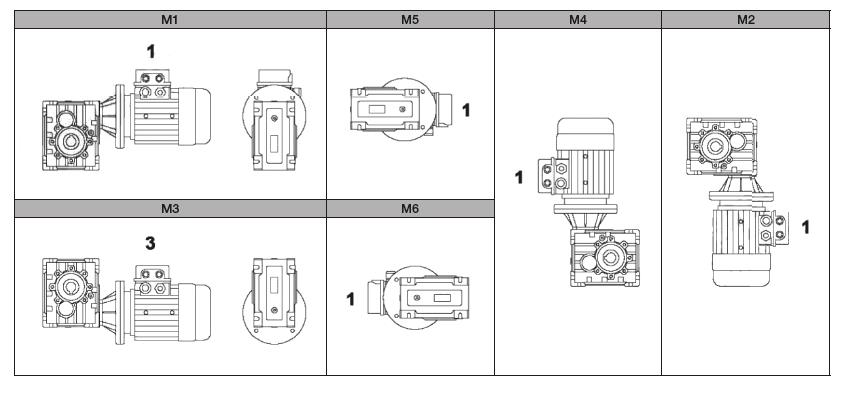

Монтажная позиция определяется в соответствие со схемой, показанной ниже:
В таблице приведено соответствие между типоразмерами и основными характеристиками:
| типоразмер | типоразмеры моторного фланца | размер выходного вала | макс крутящий момент на выходе | передаточное | альтернатива червячной передачи | альтернатива Мотоварио | альтернативный СТМ |
| JKM28 | 63-90 | 20, 24 и 25 | 120 | От 7,5 до 300 | JRSTD50 | NMRV50 | UMI50 |
| JKM38 | 63-90 | 25 и 28 | 200 | От 7,5 до 300 | JRSTD63 | NMRV63 | UMI63 |
| JKM48 | 63-112 | 28, 30 и 35 | 350 | От 7,5 до 300 | JRSTD75 | NMRV75 | UMI75 |
| JKM58 | 63-112 | 35, 38 и 40 | 500 | От 7,5 до 300 | JRSTD90 | NMRV90 | UMI90 |
Характеристики
Размеры
Смотрите все размеры в Документации
