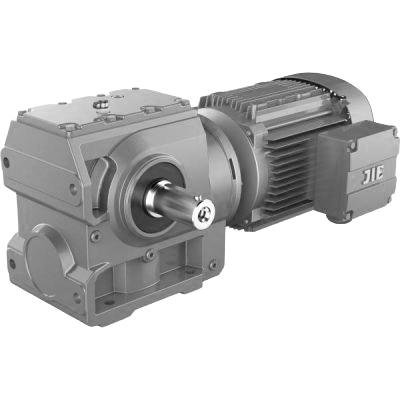

Цилиндро-червячные мотор-редукторы и редукторы серии JRTS
Описание
Серия JRTS цилиндро-червячных мотор-редукторов с параллельными валами от голландского производителя представляет собой проверенную годами качественную альтернативу известным брендам, полностью взаимозаменяемую по размерам и техническим характеристикам, а наши цены, как правило, ниже известных аналогов, сходных по качеству. Широкий выбор монтажных позиций и вариантов исполнения и дополнительных опций позволяет применять редуктор в широком спектре областей.
Мотор-редукторы JRTS соответствуют стандартам индустрии для цилиндро-червячных редукторов и предлагают широкие возможности в их комплектации. Например, возможна поставка с монтажом на лапах или фланце, с моторным IEC фланцем, полым валом с обжимной муфтой или шлицами и т.д. Когда требуется высокое передаточное отношение, между редуктором и мотором устанавливается дополнительный промежуточный редуктор и, таким образом, достигается передаточное число больше i=10 000. Кроме того, асинхронные электродвигатели могут быть как стандартными с частотой питающей сети 50 Гц, напряжением питания 220/380 В, так и оснащенные энкодером, AC или DC тормозом, двойным тормозом, блокировкой обратного вращения, дополнительным вентилятором, с повышенной степенью защиты и классом изоляции, во взрывозащищенном исполнении, и т.п. По запросу возможна поставка редукторов с подготовкой под двигатель заказчика.
Качество производства редукторов и мотор-редукторов серии JRTS подтверждается соответствием стандарта UNI EN ISO 9001: 2008.
Таблица соответствия и SewEurodrive.
| Типоразмер | Максимальная мощность [кВт] | Номинальный крутящий момент [Нм] | Полный размер оси | Размер полого вала | Альтернатива SEW |
| JRT S37 | 3 | 90 | 20 | 20 | S37 |
| JRT S47 | 3 | 170 | 25 | 25-30 | S47 |
| JRT S57 | 5,5 | 300 | 30 | 30-35 | S57 |
| JRT S67 | 5,5 | 520 | 35 | 40-45 | S67 |
| JRT S77 | 11 | 1270 | 45 | 50-60 | S77 |
| JRT S87 | 22 | 2280 | 60 | 60-70 | S87 |
| JRT S97 | 30 | 4000 | 70 | 70-90 | S97 |
Особенности серии JRTS – это серия червячно-конических мотор-редукторов , изготовлена из чугуна, обладающая:
- Червячные мотор-редукторы намного более эффективны, чем простые червячные редукторы
- Очень низкий уровень шума во время эксплуатации
- Доступные исполнения:
- напольный монтаж или монтаж на фланцах
- Конструкции на фланце B5 или B14
- Со сплошным валом или с полым валом
- С полым валом со шпоночным соединением, усадочным диском

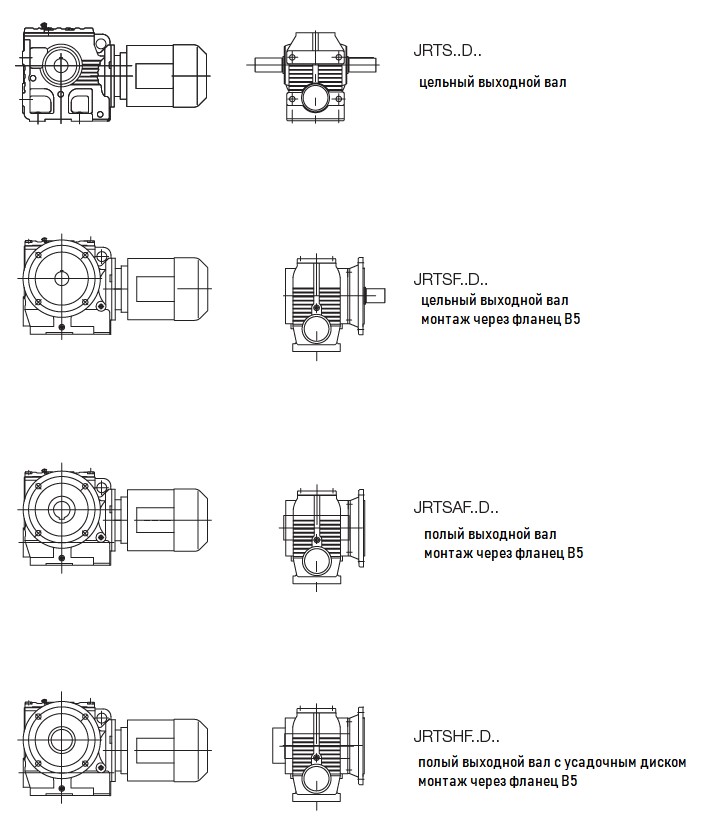

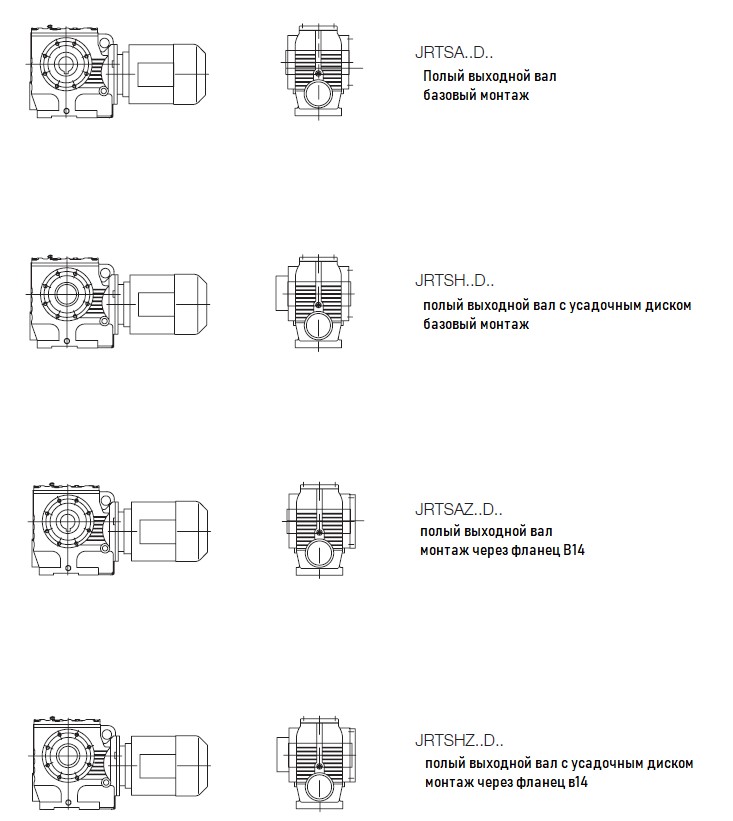

Ниже приведена таблица с вариантами исполнения мотор-редукторов серии JRTS:
Характеристики
Размеры
Смотрите все размеры в Документации
Документация
Медиа
Каталог типоразмеров
Цилиндро-червячный мотор-редуктор JRT S37
Крутящий момент:
До 90 Нм
Передаваемая мощность:
До 3 кВт
Диаметр сплошного вала:
20 мм
Диаметр полого вала:
20 мм
По запросу
Цилиндро-червячный мотор-редуктор JRT S47
Крутящий момент:
До 170 Нм
Передаваемая мощность:
До 3 кВт
Диаметр сплошного вала:
25 мм
Диаметр полого вала:
25-30 мм
По запросу
Цилиндро-червячный мотор-редуктор JRT S57
Крутящий момент:
До 300 Нм
Передаваемая мощность:
До 5.5 кВт
Диаметр сплошного вала
30 мм
Диаметр полого вала:
30-35 мм
По запросу
Цилиндро-червячный мотор-редуктор JRT S67
Крутящий момент:
До 520 Нм
Передаваемая мощность:
До 5.5 кВт
Диаметр сплошного вала
35 мм
Диаметр полого вала:
40-45 мм
По запросу
Цилиндро-червячный мотор-редуктор JRT S77
Крутящий момент:
До 1270 Нм
Передаваемая мощность:
До 11 кВт
Диаметр сплошного вала
45 мм
Диаметр полого вала:
50-60 мм
По запросу
Цилиндро-червячный мотор-редуктор JRT S87
Крутящий момент:
До 2280 Нм
Передаваемая мощность:
До 22 кВт
Диаметр сплошного вала:
60 мм
Диаметр полого вала:
60-70 мм
По запросу
Цилиндро-червячный мотор-редуктор JRT S97
Крутящий момент:
До 4000 Нм
Передаваемая мощность:
До 30 кВт
Диаметр сплошного вала:
70 мм
Диаметр полого вала:
70-90 мм
По запросу
