Сфера
применения

В данной статье речь пойдет о приводах перемешивающих устройств с возможностью подъема вала или рамы.

Сфера применения таких приводов: обогатительные предприятия, металлургия, угольная промышленность, водоочистка и пр.

Применение данных редукторов возможно в:

• Радиальных сгустителях с центральным приводом, предназначенных для сгущения и обесшламливания пульп и суспензий;
• Осветлителях для осветления оборотной воды и растворов;
• Технологическом оборудовании при гидрометаллургическом процессе обогащения;
• Приводах мешалок, где по условиям технологического процесса требуется подъем вала мешалки.

Требования к редукторам могут предъявляться самые различные. Наша компания, как мультибрендовый поставщик механических приводов, предлагает различные варианты.

Если Вам  в общем случае требуется:

• Менять высоту вала мешалки из-за изменения уровня жидкости в емкости;
• Если Вы работаете с неньютоновской жидкостью, перемешивание которой требует различного положения вала мешалки с течением времени;
• Оптимизировать временной фактор работы мешалки, меняя положение вала мешалки, Вы можете обеспечить разную скорость вращения вала мешалки;
• Менять положение вала мешалки в любой момент времени по другим причинам – или, наконец, Вы просто не знаете какая высота вала вам нужна, то редукторы для привода сгустителя (с подъемом вала) – это Ваш вариант. Нами разработана стандартная линейка редукторов с подъемом вала. По Вашему запросу мы подберем оптимально подходящий для Вас вариант из имеющихся, благодаря чему стоимость будет достаточно низкой по сравнению с аналогами.

Основные харак-
теристики

Основные характеристики привода сгустителя:

• Скорость вращения вала в стандартном исполнении: 0…50 об/мин;
• Скорость подъема в стандартном исполнении: 100…200 мм/мин;
• Вертикальный ход в стандартном исполнении: 400…600 мм;
• Крутящий момент на основе цилиндрического редуктора – до 161 000 Нм; при применении планетарного редуктора до 500 000 Нм;
• Дополнительные опции: датчики подъема вала, датчики крутящего момента, датчики перегрузки, датчик температуры,  датчики вибрации и пр. Подогрев или охлаждение масла в редукторе. Механическая и электрическая защита от перегрузки. Исполнение выходным валом вверх.

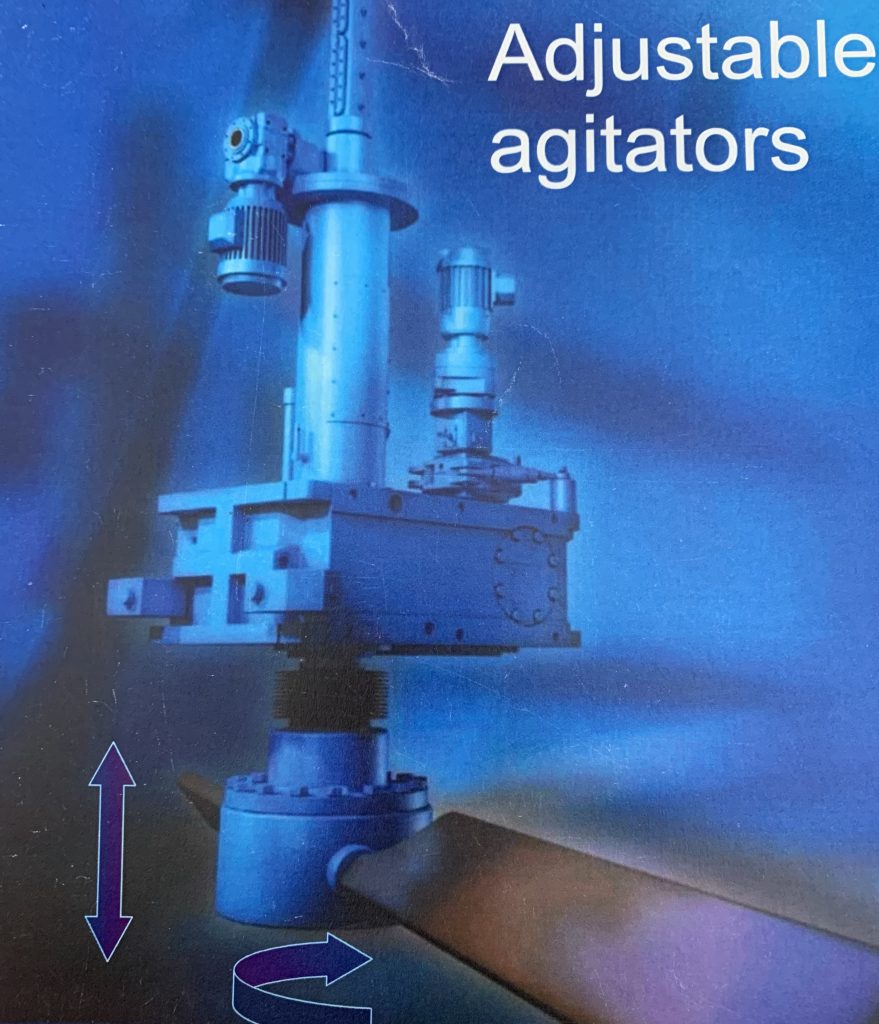

Конструкция
привода сгустителя

Конструкция привода сгустителя состоит из следующих элементов:

• Индустриального редуктора, снабженного дополнительными опциями. В частности, требуется т.н. исполнение выходного вала drywell, исключающее протечку масла, даже с течением длительной эксплуатации, усиленного подшипник выходного вала, способного воспринимать существенные радиальные и осевые нагрузки и других опций.

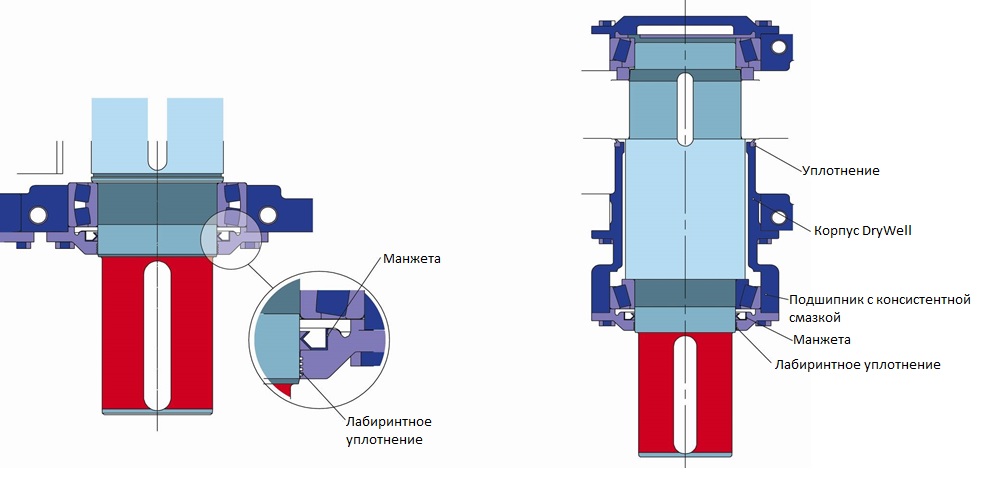

Исполнение выходного вала Drywell (справа) по сравнению со стандартным выходным валом с манжетой и лабиринтным уплотнением (слева)

• Винтового домкрата, осуществляющего подъем вала, как правило, приводах сгустителя подъем вала происходит крайне медленно, поэтому на входе в домкрат, представляющий собой также стандартизованное изделие, устанавливается дополнительный мотор-редуктор для дополнительного снижения скорости подъема.
• Мотор-редуктора привода сгустителя, являющегося предварительным редуктором перед основным, индустриальным редуктором, так как скорость вращения вала мешалки в данных приводах крайне медленная.
• Промежуточного редуктора с возможностью компенсации свободного хода а также для большего понижения скорости вращения вала.
