В последней отгрузке из Euronorm (Нидерланды, наша компания является авторизованным дистрибьютором Euronorm в России) к нам пришла часть заказа для одного из производителей высокотехнологичного оборудования. Данные приводы представляют собой интересное сочетание производственных возможностей Euronorm, иллюстрируя широкие возможности поставки. Именно поэтому мы решили рассказать об этом в новостях нашей компании.

Итак, задача – разместить нагрузку на опорно-поворотном подшипнике с невысоким люфтом в зацеплении, причем обеспечить привод вращающегося кольца ОПУ от асинхронного мотор-редуктора, с тормозом, и скорость вращения считывать при помощи энкодера. По сути, что называется, «И жнец, и чтец, и на дуде игрец».

Нам удалось решить задачу, взяв все комплектующие у одного производителя – Euronorm:

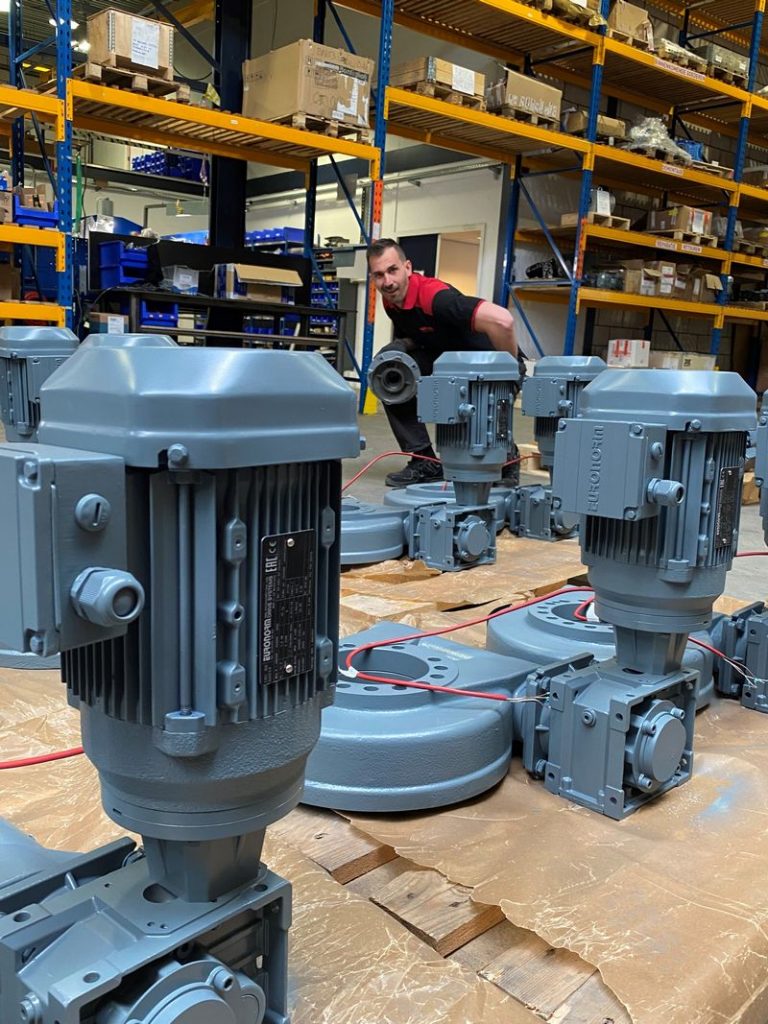

— Опорно-поворотный привод с червячной передачей обеспечивает монтаж и передачу усилий на станину. Люфт в стандартном исполнении – менее полуградуса.

— Привод червяка ОПУ осуществляется от гипоидного мотор-редуктора, дающего минимальную потерю мощности (высокий КПД!) при больших передаточных отношениях.

Между редуктором и электродвигателем установлен компактный фланцевый энкодер Euronorm, не увеличивающий осевой габарит мотор-редуктора (размер энкодера по оси порядка 5-10 мм), имеющий достаточную точность и укрытый от внешних воздействий в «пироге» между двигателем и редуктором.

Любая технически сложная задача всегда может быть решена путем нестандартного подхода.
