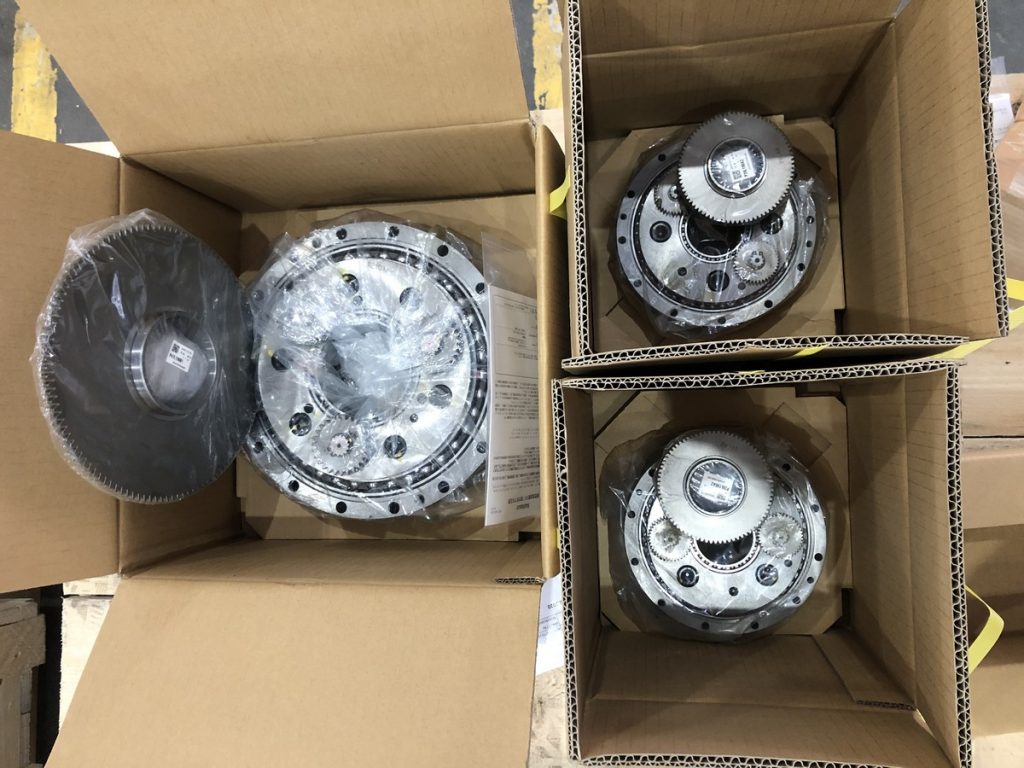

Для одного из наших заказчиков мы недавно отгрузили несколько редукторов Nabtesco. Партия относительно небольшая, но интересна тем, что данный заказчик совмещает в своем оборудовании и редукторы с полым валом, и редукторы со сплошным валом. Это натолкнуло нас на мысль лишний раз напомнить посетителям нашего сайта о том, какие бывают безлюфтовые циклоидные редукторы от лидера рынка – компании Nabtesco.

Итак, как вы можете видеть на страницах нашего сайта, в разделе продукции Nabtesco, есть две больших группы редукторов Nabtesco:

— редукторы Plug-and-Play — готовые к монтажу на электродвигатели, имеющие отверстие для вала электродвигателя строго по его размеру, и отверстия для крепления фланца редуктора к фланцу электродвигателя. Также эти редукторы заполнены смазочным материалом (смазки Nabtesco всегда в наличии на нашем складе в Санкт-Петербурге) имеют все необходимые уплотнения, покрыты антикоррозионным покрытием, — в общем представляют собой полностью готовое к монтажу и эксплуатации изделие.

— редукторы, которые требуют доработки. Они совершенно не готовы к монтажу и представляют собой по сути редукционный узел, базовый механизм редуктора, который дает максимальную свободу проектировщику – встроить его в свое оборудование как угодно, максимально компактно, а, главное, дешево.

Но помимо этих двух групп, циклоидные безлюфтовые редукторы Nabtesco также можно поделить и по конструктиву:

— редукторы с полым валом – то есть сквозь редуктор, по центру концентрично оси редуктора, есть отверстие, которое служит для пропуска сквозь него кабелей управления или питания, привода последующих редукторов (как, например, в приводе концевых осей роботов), других коммуникаций. В этом случае электродвигатель располагается не соосно оси редуктора, а чуть сбоку, а привод на входной вал редуктора осуществляется через дополнительное зубчатое колесо.

— редукторы со сплошным валом – привод от электродвигателя концентричен оси редуктора, соответственно, эта конструкция немного проще, немного чаще продается чем полый вал, и стоит несколько дешевле.

В нашем случае, редукторы со сплошным и полым валом будут работать в одном механизме – в сварочном 2-осевом позиционере, в форме латинской буквы L, где на первую (горизонтальную) ось ставится редуктор с полым валом, сквозь него проходят кабели управления, а на вторую (подвижную) ось, ставятся редукторы поменьше, и уже со сплошным валом.
